概览

优势和特点

  • 开关速度更快、效率更高
  • 使用小型电感器:4.7µH
  • 均为表面贴装器件
  • 占板面积仅有 0.5 平方英寸
  • 极低的最小电源电压:2.7V
  • 静态电流:4mA (典型值)
  • 电流受限功率开关:1.5A
  • 可调整正输出或负输出
  • 关断状态下的电源电流:12µA (典型值)
  • 容易与外部同步

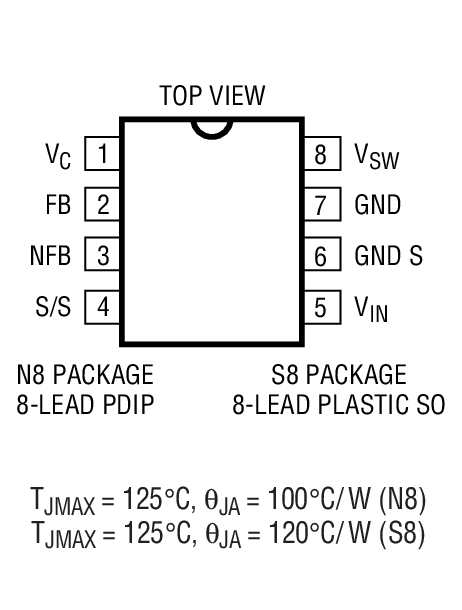

  • 8 引脚 SO 或 PDIP 封装

产品详情

LT®1372 / LT1377 是单片高频开关稳压器。它们可工作于所有标准开关结构,包括升压、降压、反激、前馈、负输出及“Cuk”。硅片上包括一个 1.5A 高效开关以及所有振荡器、控制与保护电路。LT1372/LT1377 的所有功能均集成在  8 引脚 SO/PDIP 封装之内。

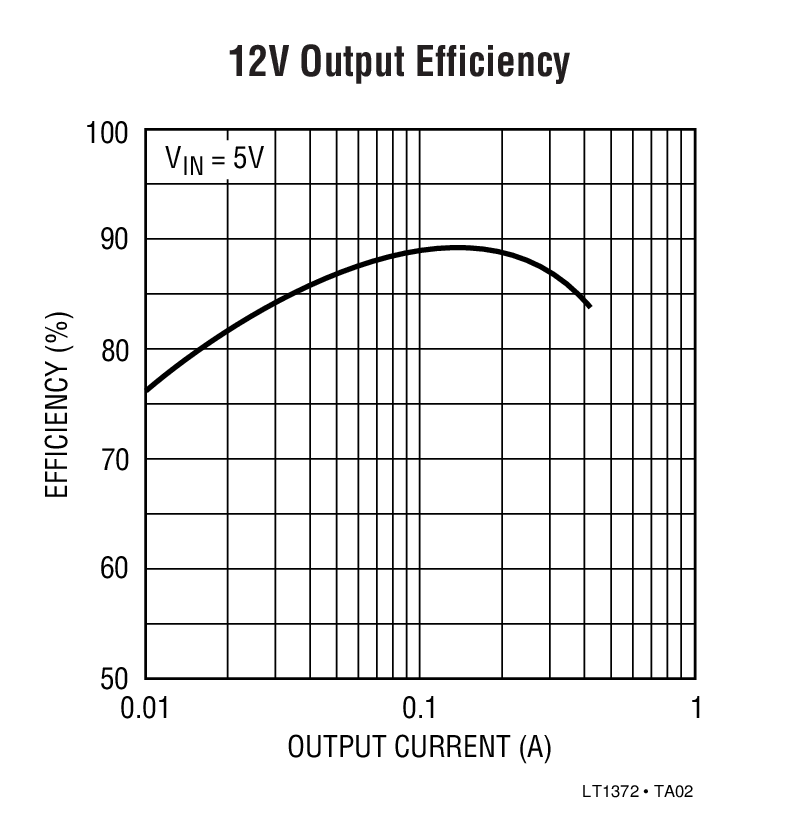

LT1372 / LT1377 的典型静态电流仅为 4mA,并且比先前的器件有更高的效率。高频开关允许使用非常小的电感器。所有表面贴装组件所占用的线路板面积还不到 0.5 平方英寸。

新的设计技朮提高了灵活性,同时保持了使用简便性。开关电路易与外部逻辑电平信号源同步。在关断引脚上施加逻辑低电平可将电源电流减少到  12µA。独特的误差放大器电路可调整正或负的输出电压,同时保持简便的频率补偿技朮。非线性误差放大器的跨导减少了启动或过载恢复时的输出过冲。


应用

  • 升压稳压器
  • CCFL 背光驱动器
  • 便携计算机电源
  • 多路输出反激式电源
  • 负输出电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

Models for the following parts are available in LTspice:

LT1372
LT1372HV
