LT1082

1A、高电压、高效率开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 宽输入电压范围:3V 至75V
  • 高开关电压:100V
  • 低静态电流:4.5mA
  • 内部 1A 开关
  • 停机模式仅吸收 120μA 电源电流
  • 用于全浮动输出的隔离型反激式调节模式
  • 可从外部实现同步

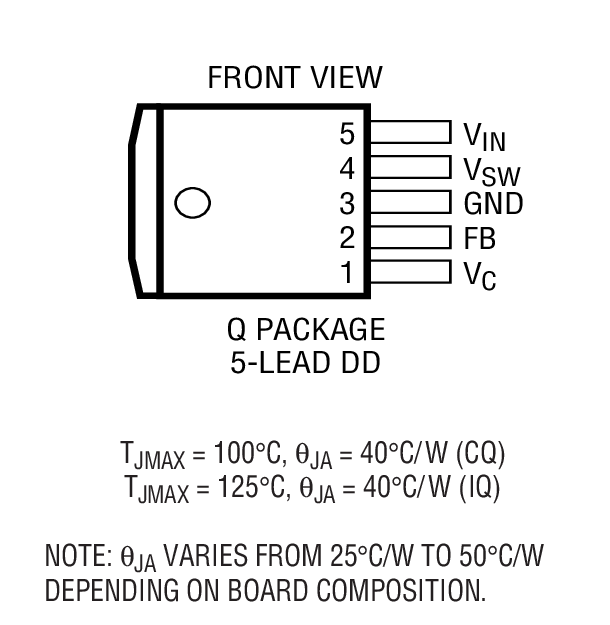

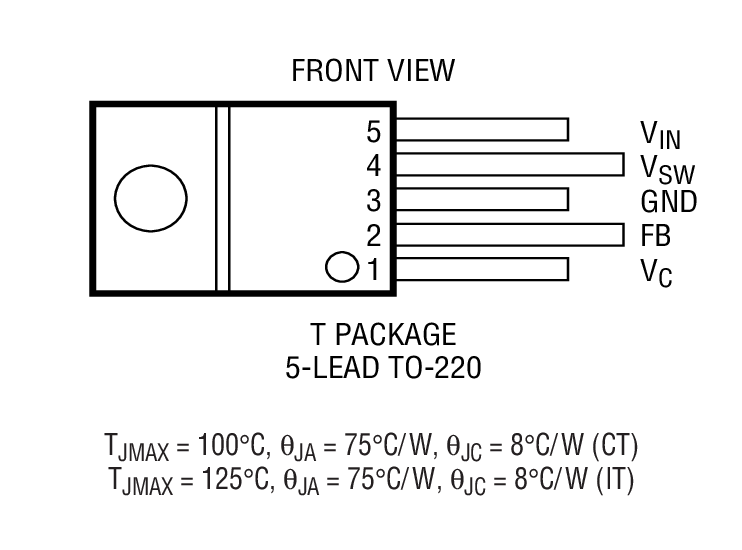

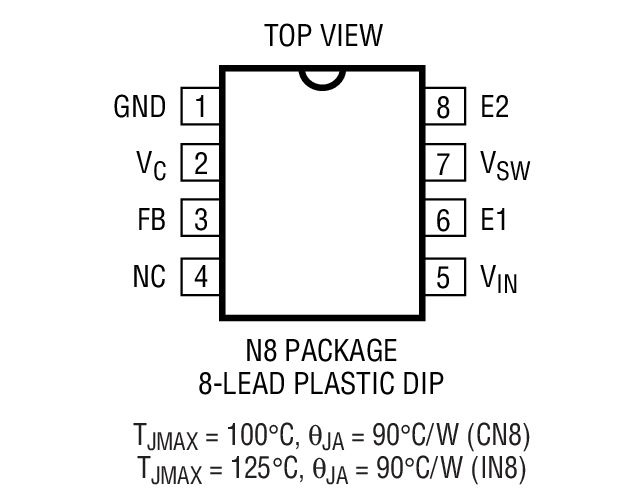

  • 采用 MiniDIP 封装和 TO-220 封装
  • 引出脚配置与 LT1072 相同

更多细节
show more Icon

LT®1082 是一款单片式高电压开关稳压器。其可在所有标准的开关配置中运作,包括降压、升压、反激式、正激式和负输出。一个 1A 高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。

LT1082 采用 3V 至 75V 的电源电压供电运作,开关电压高达 100V,且仅吸收 4.5mA 的静态电流。该器件能够在未采用外部功率器件的情况下输送高达 20W 的负载功率。通过运用电流模式开关方法,其实现了卓越的 AC 和 DC 负载及电压调节性能。

一种在外部激活的停机模式可以把总电源电流减小至供待用操作的 120μA (典型值)。通过采用内置于 LT1082 中的任选“隔离型反激式调节模式”,可产生完全隔离和稳定的输出,并不需要光耦合器或额外的变压器绕组。

LT1082 拥有一种独特的功能以提供高电压短路保护。当 FB 引脚电压被下拉至 0.6V、而且从该引脚流出的电流达到约 350μA 时,开关频率则将从 60kHz 下移至 12kHz。

LT1082 与较低电压的 LT1072 几乎相同。如需了解这两款器件的主要规格差异,请参见表格。



应用

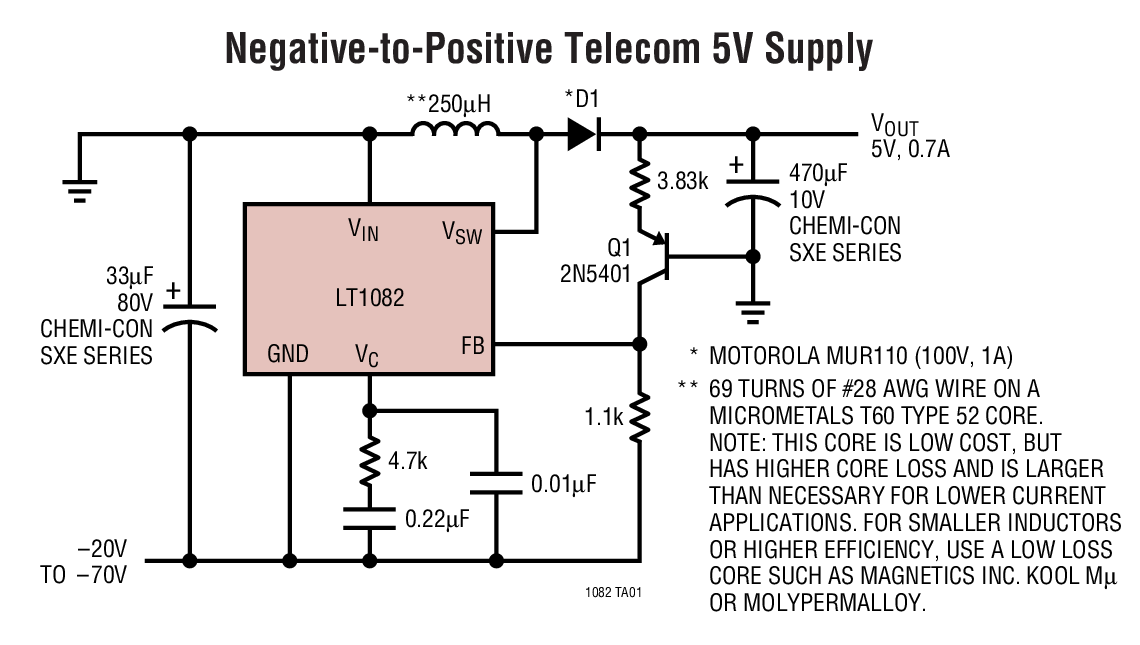

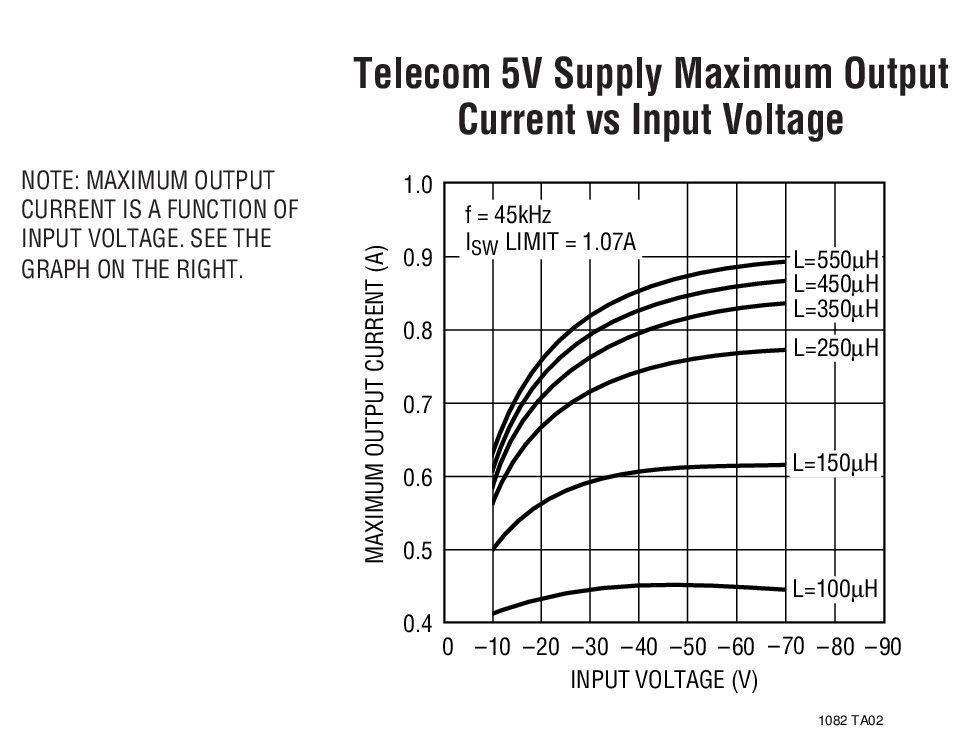

  • 电信 5V 电源 (在 0.7A,从 –48V)
  • 90V 电源 (在 120mA,从 15V)
  • 所有采用 LT1072 的应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1082CN8#PBF
  • HTML
  • HTML
LT1082CQ#PBF
  • HTML
  • HTML
LT1082CQ#TRPBF
  • HTML
  • HTML
LT1082CT#06PBF
  • HTML
  • HTML
LT1082CT#PBF
  • HTML
  • HTML
LT1082IN8#PBF
  • HTML
  • HTML
LT1082IQ#PBF
  • HTML
  • HTML
LT1082IQ#TRPBF
  • HTML
  • HTML
LT1082IT#30PBF
  • HTML
  • HTML
LT1082IT#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8月 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

8月 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT1082CQ#PBF

量产

LT1082CQ#TRPBF

量产

LT1082CT#06PBF

量产

LT1082CT#PBF

量产

LT1082IQ#PBF

量产

LT1082IQ#TRPBF

量产

LT1082IT#30PBF

量产

LT1082IT#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8月 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

8月 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT1082CQ#PBF

量产

LT1082CQ#TRPBF

量产

LT1082CT#06PBF

量产

LT1082CT#PBF

量产

LT1082IQ#PBF

量产

LT1082IQ#TRPBF

量产

LT1082IT#30PBF

量产

LT1082IT#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC224A

LT1339CSW/LT1082CQ | 降压控制器,4.5V 至 60VIN, 3.3V/5V/7V/ 12VOUT (3A,通孔电容)

zoom

DC224A

LT1339CSW/LT1082CQ | 降压控制器,4.5V 至 60VIN, 3.3V/5V/7V/ 12VOUT (3A,通孔电容)

LT1339CSW/LT1082CQ | 降压控制器,4.5V 至 60VIN, 3.3V/5V/7V/ 12VOUT (3A,通孔电容)

产品详情

演示电路DC224A是一款采用LT1339的多功能、3A同步降压开关稳压器。输入电压范围为 4.5V 至 60V。输出电压可通过跳线进行选择,分别为3.3V、5V、7V或12V。该板包括基于LT1082的小型SEPIC转换器,能够以4V至60V的输入电压为LT1339提供12V电压。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
