ADPL12008

推荐用于新设计

20V、8A/10A 全集成降压转换器,静态电流 20μA,具有双相功能

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 采用小解决方案尺寸的高功率 DC/DC 转换器
    • 工作电压 VIN 的范围为 3V 至 20V
    • 集成 FET 的同步 DC-DC 转换器
    • 最大输出电流:8A/10A
    • 固定频率选项:400kHz 和 1.5MHz
    • 固定软启动时间
      • 2.5ms (400kHz)
      • 3.5ms (1.5MHz)
    • 36ns 最短导通时间
    • 可编程输出电压
      • 0.8V 至 10V (400kHz)
      • 0.8V 至 6V (1.5MHz)
    • 对称且平衡的 SUP 和 PGND 引脚布局,可实现更佳的电磁干扰 (EMI) 性能
    • 散热增强型 3.5mm x 3.75mm、17 引脚 FC2QFN 封装
  • 在所有负载范围内保持高效率
    • 跳跃模式下的静态电流为 20μA
    • 在 12VIN/3.3VOUT/400kHz 下的效率高达 95.6%
    • 在 12VIN/3.3VOUT/1.5MHz 下效率高达 93.9%
  • 双相操作的负载能力高达 20A
    • 频率同步输入/输出
    • 控制器与目标之间的相位差为 180°
    • 动态均流
  • 强制 PWM 和跳跃工作模式
  • 低压差运行
  • 电源正常指示器
  • 过温和短路保护
  • 工作结温范围:-40°C 至 +150°C
  • 可扩展的电源解决方案
    • 尺寸与 ADPL12005/ADPL12006 订购兼容
ADPL12008
20V、8A/10A 全集成降压转换器,静态电流 20μA,具有双相功能

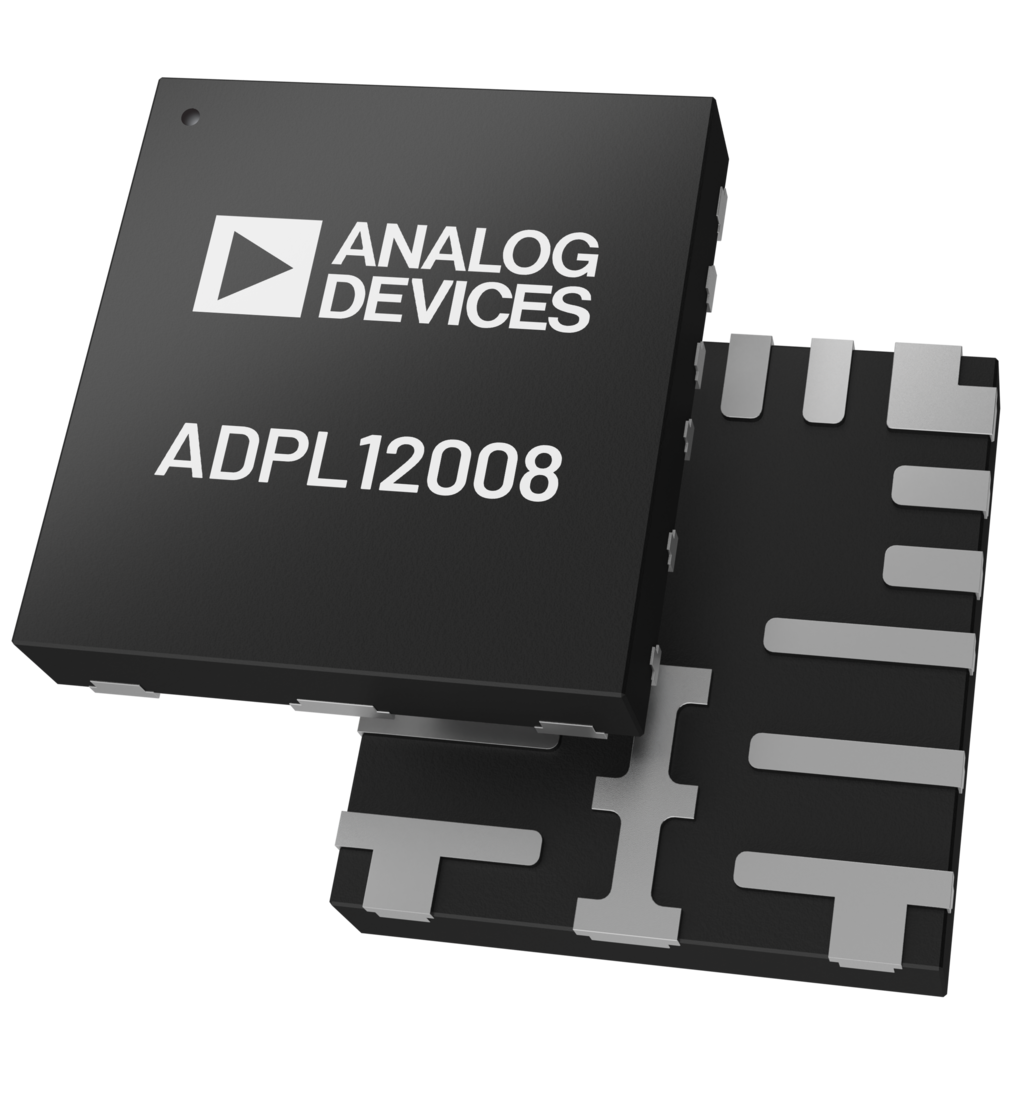

ADPL12008-ADPL12010 Simplified Block Diagram ADPL12008 ADPL12010 Typical Application Circuit Single Phase Operation ADPL12008-ADPL12010 Pin Configuration ADPL12008 Chip Illustration
