概览

优势和特点

  • 输入电源电压范围: 2.15 V至6.50 V
  • 工作电压低至2.00 V
  • 超低静态电流:180 nA(无负载)
  • 可选输出电压:1.2 V至3.6 V或0.8 V至5.0 V
  • 输出精度:±1.5%(PWM模式下的整个温度范围内)
  • 可选迟滞模式或PWM工作模式
  • 输出电流
    • 高达50 mA(迟滞模式下)
    • 高达500 mA(PWM模式下)
  • VOUTOK标志用于监控输出电压
  • 超快停止开关控制
  • 100%占空比工作模式
  • 2 MHz开关频率,可选同步输入范围为1.2 MHz至2.5 MHz
  • 欲了解更多特性,请参考数据手册

产品详情

ADP5300是一款高效率、超低静态电流降压稳压器,其用于调节零负载输出的静态电流仅为180 nA。

ADP5300的输入电源电压范围为2.15 V至6.50 V,因此可使用多个碱性或NiMH、锂离子电池或其它电源。 0.8 V至5.0 V输出电压通过外部VID电阻和工厂熔丝可选。 整个解决方案仅需四个小型外部元件。

ADP5300可通过SYNC/MODE引脚采用迟滞模式和PWM模式工作。 稳压器在迟滞模式下实现出色的效率(功耗小于1 mW时),输出电流高达50 mA。 稳压器在PWM模式下产生较低的输出纹波,输出电流高达500 mA。 灵活的配置能力使得器件可以实现高效率电源管理,以满足最长的电池寿命和低系统噪声要求。

ADP5300包含一个VOUTOK标志,用于监控输出电压并在PWM模式下采用2 MHz开关频率工作。 SYNC/MODE可与1.2 MHz至2.5 MHz频率范围内的外部时钟同步。

ADP5300包括可暂时禁用稳压器的STOP引脚,这样可实现有利于噪声敏感电路的安静系统环境,如数据转换、RF数据发送和模拟传感器

ADP5300的其它重要特性包括单独使能、QOD和安全特性,比如过流保护(OCP)、热关断(TSD)和输入欠压闭锁(UVLO)。

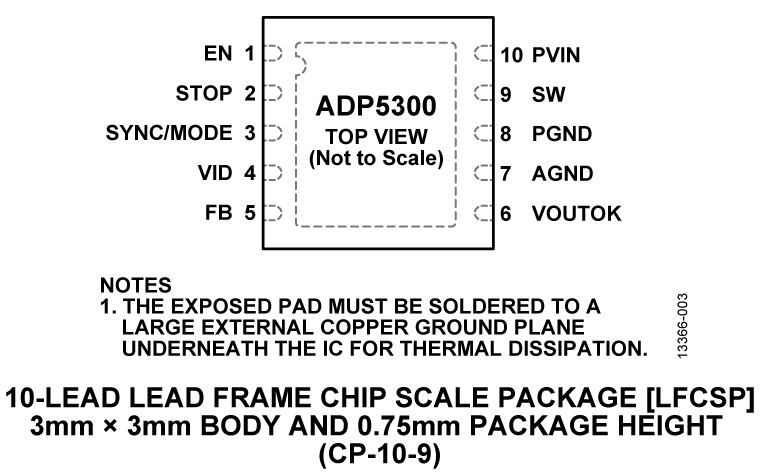

ADP5300采用10引脚、3 mm × 3 mm LFCSP封装,额定工作温度范围为−40°C至+125°C结温范围。

多功能引脚名称可能仅通过相关功能来引用。

应用

  • 能源(煤气和水)计量
  • 便携式和电池供电设备
  • 医疗应用
  • “保持有效”电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

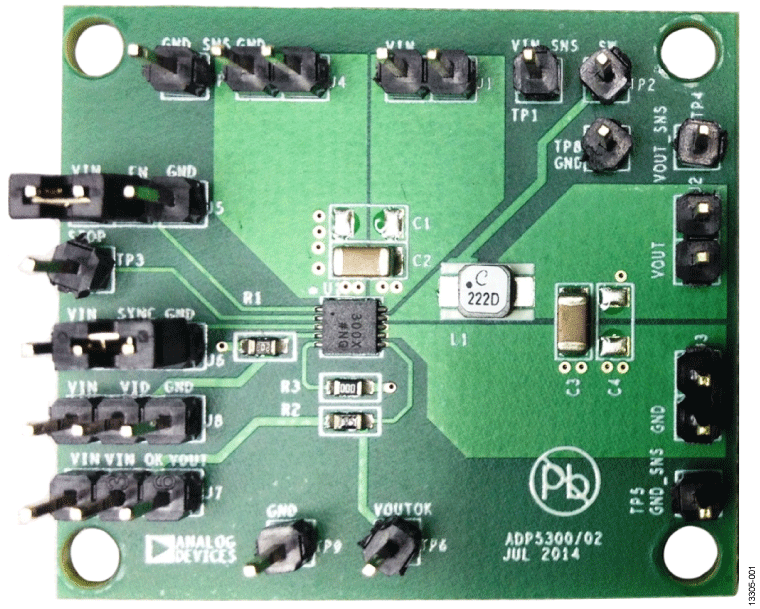

评估套件 (1)
