特性
- 宽输入电压范围:
2.85 V to 15 V - 可调负输出至IN − 39 V
- 集成800 mA主开关
- 1.2 MHz/2.4 MHz开关频率,可选外部频率同步范围为1.0 MHz至2.6 MHz
- 电阻可编程软启动定时器
- 压摆率控制,降低系统噪声
- 精密使能控制
- UVLO、OCP、OVP和TSD保护
- 1.61 mm x 2.18 mm、12引脚WLCSP
- 结温范围:−40°C至+125°C
- ADIsimPower工具集支持
ADP5075是一款双通道、高性能dc-dc反相稳压器,用于产生负电源轨
2.85 V至15 V的输入电压范围支持各种应用。 集成主开关可产生低至输入电压以下39 V的可调负输出电压。
ADP5075以引脚选择的1.2 MHz/2.4 MHz开关频率工作。ADP5075可与外部振荡器在1.0 MHz至2.6 MHz范围内同步,从而轻松滤除敏感应用中的噪声。 该稳压器针对MOSFET驱动级实现可编程压摆率控制电路,从而减少电磁干扰(EMI)。
ADP5075内置固定的或电阻可编程的软启动定时器,可防止上电时产生浪涌电流。关断期间,该稳压器完全断开输入电源负载,实现真正的关断。
ADP5075的其它重要安全特性包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)和输入欠压闭锁(UVLO)。.
ADP5075采用12引脚WLCSP封装,额定工作温度范围为−40°C至+125°C的结温范围。
应用- 双极性放大器、ADCs、DACs和多路复用器
- 电荷耦合器件(CCD)偏置电源
- 光学模块电源
- RF功率放大器(PA)偏置
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP5075
文档
筛查
1 应用
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|

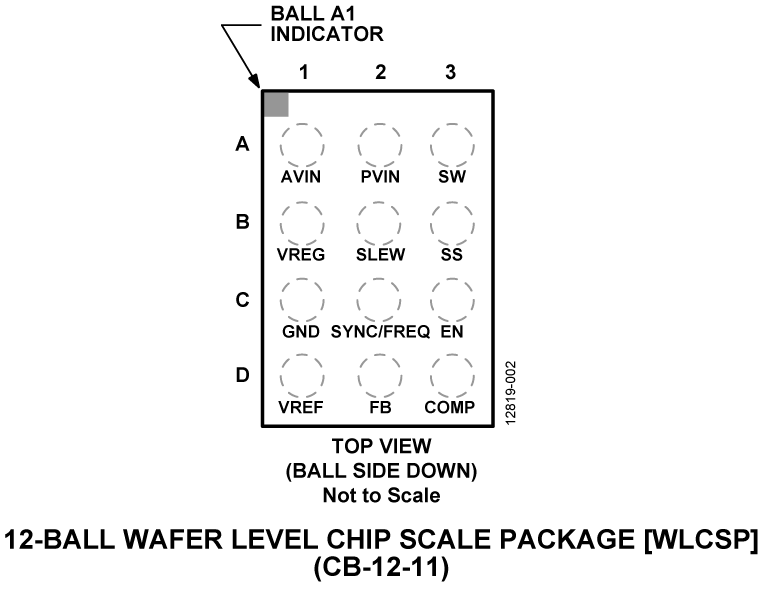

ADP5075ACBZ-R7 | 12-Ball WLCSP (1.64mm x 1.44mm) |
|
- ADP5075ACBZ-R7
- 引脚/封装图-中文版
- 12-Ball WLCSP (1.64mm x 1.44mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
5月 12, 2021
- 21_0079
Polyimide and Redistribution Layers Thickness Change
ADP5075ACBZ-R7
量产
根据型号筛选
产品型号
产品生命周期
PCN
5月 12, 2021
- 21_0079
Polyimide and Redistribution Layers Thickness Change
软件和型号相关生态系统
评估套件 1
EVAL-ADP5075
ADP5075评估板
产品详情
利用该板可评估简单的器件测量结果,例如电压调整率、负载调整率和效率, 以及演示器件特性,包括可选工作频率、软启动和压摆率控制。 该板设计用于显示通过与此器件组合实现的较小尺寸布局。
更多有关DC-DC转换器的详情,请参阅ADP5075数据手册。
