概览

优势和特点

  • 连续输出电流:5 A
  • 集成式MOSFET
    • 高端导通电阻:19 mΩ
    • 低端导通电阻:15 mΩ
  • 基准电压:0.6 V ± 1%(温度范围内)
  • 输入电压范围:2.7 V至5.5 V
  • 电流模式结构
  • 开关频率
    • 固定频率:620 kHz或1.2 MHz
    • 可调频率:250 kHz至1.4 MHz
  • 同步至外部时钟:250 kHz至1.4 MHz
  • 可选同步相移:同相或错相
  • 外部补偿
  • 可编程软启动
  • 启动后进入预充电输出
  • 电压跟踪输入
  • 电源良好输出和精密使能输入
  • 精确限流
  • 采用24引脚4 mm × 4 mm LFCSP封装
  • ADIsimPower™设计工具支持

产品详情

ADP2165/ADP2166是高效率、电流模式控制、降压DC-DC调节器,集成19 mΩ高端FET和15 mΩ同步整流FET。 ADP2165/ADP2166集小尺寸、4 mm × 4 mm LFCSP封装以及精确限流功能于一体,可实现更小的电感尺寸以及高功率密度负载点解决方案。

该器件的主要特性包括:精密使能、电源良好监控器以及便于实现鲁棒时序控制的输出电压跟踪能力。 该器件的开关频率可以在250 kHz至1.4 MHz范围内进行编程,或者固定于620 kHz或1.2 MHz。 同步功能允许开关频率与外部时钟同步,将系统的电磁干扰(EMI)降至最低。

ADP2165/ADP2166极为灵活,编程软启动和控制环路补偿所需的外部元器件极少。

ADP2165/ADP2166采用2.7 V至5.5 V输入电压工作。输出电压选项有:3.3 V、2.5 V、1.8 V、1.5 V、1.2 V或1.0 V固定输出与可调节选项,可支持的输出电压范围为0.6 V至输入电压的90%。保护特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)以及热关断(TSD),具有鲁棒的性能。

ADP2165/ADP2166在−40°C至+125°C的结温范围内工作,采用24引脚LFCSP_WQ封装。

应用

  • 终端负载调节器
  • 通信和网络
  • 高端消费电子
  • 工业、仪器仪表和医疗保健

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

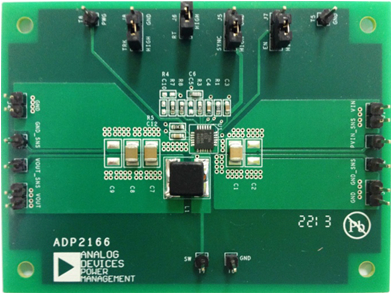

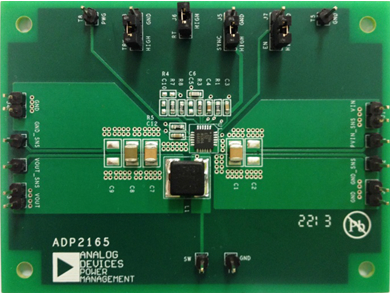

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

ADP2165
ADP2165-1.0
ADP2165-1.2
ADP2165-1.5
ADP2165-1.8
ADP2165-2.5
ADP2165-3.3

设计工具

ADP2165/ADP2166 Buck Designer Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
