概览
优势和特点
- 连续输出电流：6 A
- 集成式MOSFET
- 高端导通电阻：19 mΩ
- 低端导通电阻：15 mΩ
- 基准电压：0.6 V ± 1%（温度范围内）
- 输入电压范围：2.7 V至5.5 V
- 电流模式结构
- 开关频率
- 固定频率：620 kHz或1.2 MHz
- 可调频率：250 kHz至1.4 MHz
- 同步至外部时钟：250 kHz至1.4 MHz
- 可选同步相移：同相或错相
- 外部补偿
- 可编程软启动
- 启动后进入预充电输出
- 电压跟踪输入
- 电源良好输出和精密使能输入
- 精确限流

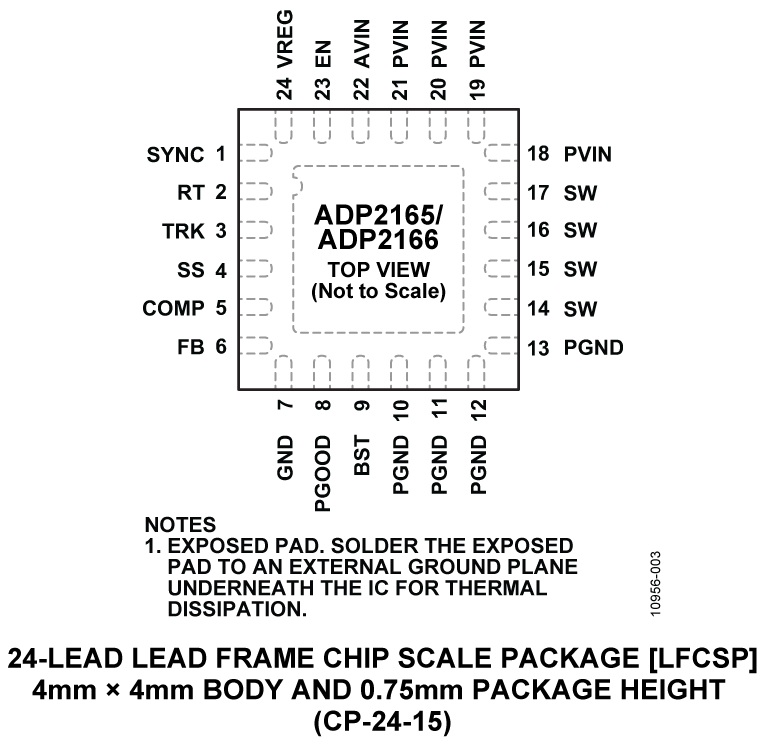

- 采用24引脚4 mm × 4 mm LFCSP封装
- ADIsimPower™设计工具支持
产品详情
ADP2165/ADP2166是高效率、电流模式控制、降压DC-DC调节器，集成19 mΩ高端FET和15 mΩ同步整流FET。ADP2165/ADP2166集小尺寸、4 mm × 4 mm LFCSP封装以及精确限流功能于一体，可实现更小的电感尺寸以及高功率密度负载点解决方案。
该器件的主要特性包括：精密使能、电源良好监控器以及便于实现鲁棒时序控制的输出电压跟踪能力。 该器件的开关频率可以在250 kHz至1.4 MHz范围内进行编程，或者固定于620 kHz或1.2 MHz。 同步功能允许开关频率与外部时钟同步，将系统的电磁干扰(EMI)降至最低。
ADP2165/ADP2166极为灵活，编程软启动和控制环路补偿所需的外部元器件极少。
ADP2165/ADP2166采用2.7 V至5.5 V输入电压工作。输出电压选项有：3.3 V、2.5 V、1.8 V、1.5 V、1.2 V或1.0 V固定输出与可调节选项，可支持的输出电压范围为0.6 V至输入电压的90%。保护特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)以及热关断(TSD)，具有鲁棒的性能。
ADP2165/ADP2166在−40°C至+125°C的结温范围内工作，采用24引脚LFCSP_WQ封装。
应用
- 终端负载调节器
- 通信和网络
- 高端消费电子
- 工业、仪器仪表和医疗保健
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

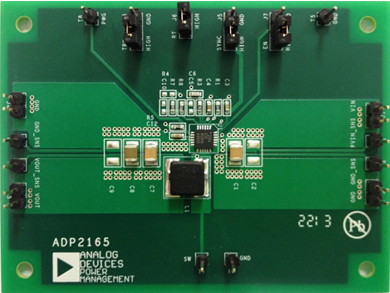

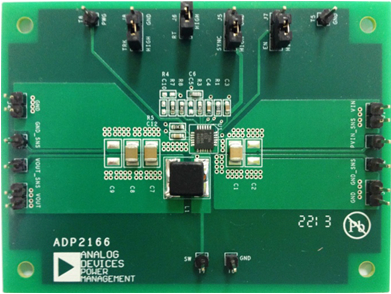

评估套件 (1)
