概览

优势和特点

  • 多达3通道的可配置8 PWM引擎
  • 2个独立数字控制通道输出
  • 625 ps分辨率的电压模式PWM控制
  • 两个通道均有远程电压检测
  • 可编程补偿滤波器
  • 电压前馈选项
  • 灵活的启动时序控制和跟踪
  • 开关频率:50 kHz至625 kHz
  • 频率同步
  • 独立通道保护:过压保护和过流保护
  • 2个独立OTP电路
  • 欲了解更多特性,请参考数据手册

产品详情

ADP1053基于电压模式PWM架构,是一款十分灵活的数字控制器,专用于隔离与非隔离DC-DC电源应用。它能够实现高效电源设计,有助于采用智能电源管理技术提升系统能效。

ADP1053还提供多达3个独立通道输出的控制、监控和保护。8个灵活的PWM输出可配置为3个独立通道:两个具有反馈控制的调节通道和一个具有固定占空比的附加未调节通道。3个通道的频率可在50 kHz至625 kHz的范围内独立编程,所有通道均可内部同步或同步至外部信号。

8个PWM输出均可分配,以实现高功耗、高效率应用所需的单通道解决方案。

具体特性包括差分电压检测、快速电流检测、灵活的启动时序控制和跟踪,以及器件间的同步,以减少低频系统噪声。保护和监控特性包括过流保护(OCP)、欠压保护(UVP)、过压保护(OVP)和过温保护(OTP)。

应用
- AC-DC电源
- 隔离DC-DC电源
- 中间供电轨电源
- 非隔离DC-DC电源转换器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

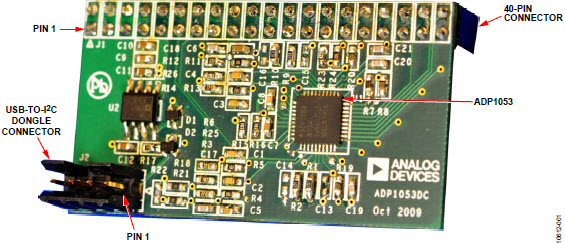

评估套件 (1)
