ADP1046A
推荐用于新设计用于隔离电源应用的数字控制器
- 产品模型
- 3
概述
- 集成所有典型PWM控制器功能
- 7个PWM控制信号
- 数字控制环路
- 集成可编程环路滤波器
- 可编程电压线路前馈
- 专用软启动滤波器

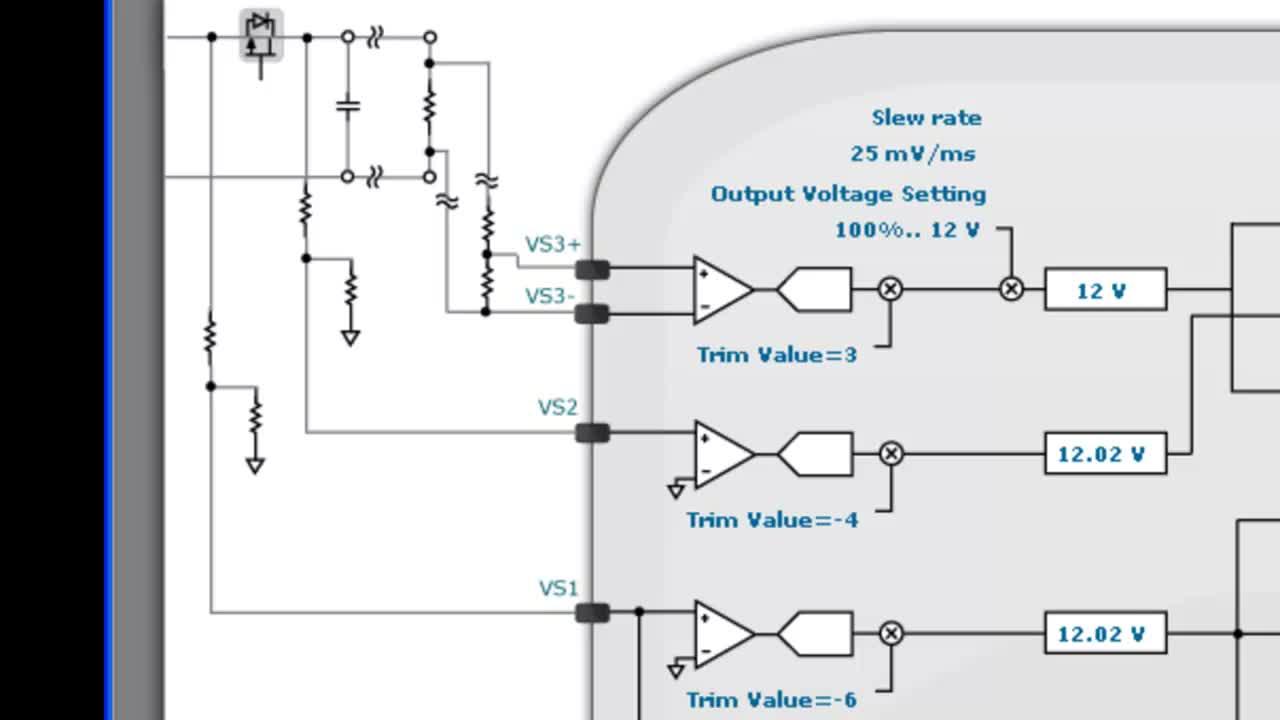

- 远程和本地电压检测
- 原边和副边电流检测
- 同步整流器控制
- 均流
- OrFET控制
- I2C接口
- 广泛的故障检测和保护
- 广泛的编程和遥测
- 快速数字校准
- 用户可访问EEPROM
- 通过汽车应用认证
- 下载ADP1046AW汽车数据手册 (pdf)
ADP1046A是一款灵活的数字副边控制器，设计用于AC-DC和隔离DC-DC副边应用。ADP1046A与ADP1043A引脚兼容，具有一些性能改进和新特性，包括电压前馈和改进环路响应，以实现更高的效率。
ADP1046A还针对减少元件数量、提高灵活性和缩短设计时间进行了优化。具体特性包括本地和远程电压检测、原边和副边电流检测、数字脉宽调制(PWM)产生、均流和冗余OrFET控制。控制环路数字滤波器和补偿功能已集成至该器件，可通过I2C接口编程。可编程保护功能包括过流保护(OCP)、过压保护(OVP)、欠压闭锁(UVLO)和过温保护(OTP)。
内置EEPROM可为集成环路滤波器、PWM信号时序、浪涌电流、软启动时序和时序控制提供全面编程选择。内置校验和与可编程保护电路使器件的可靠性得以增强。

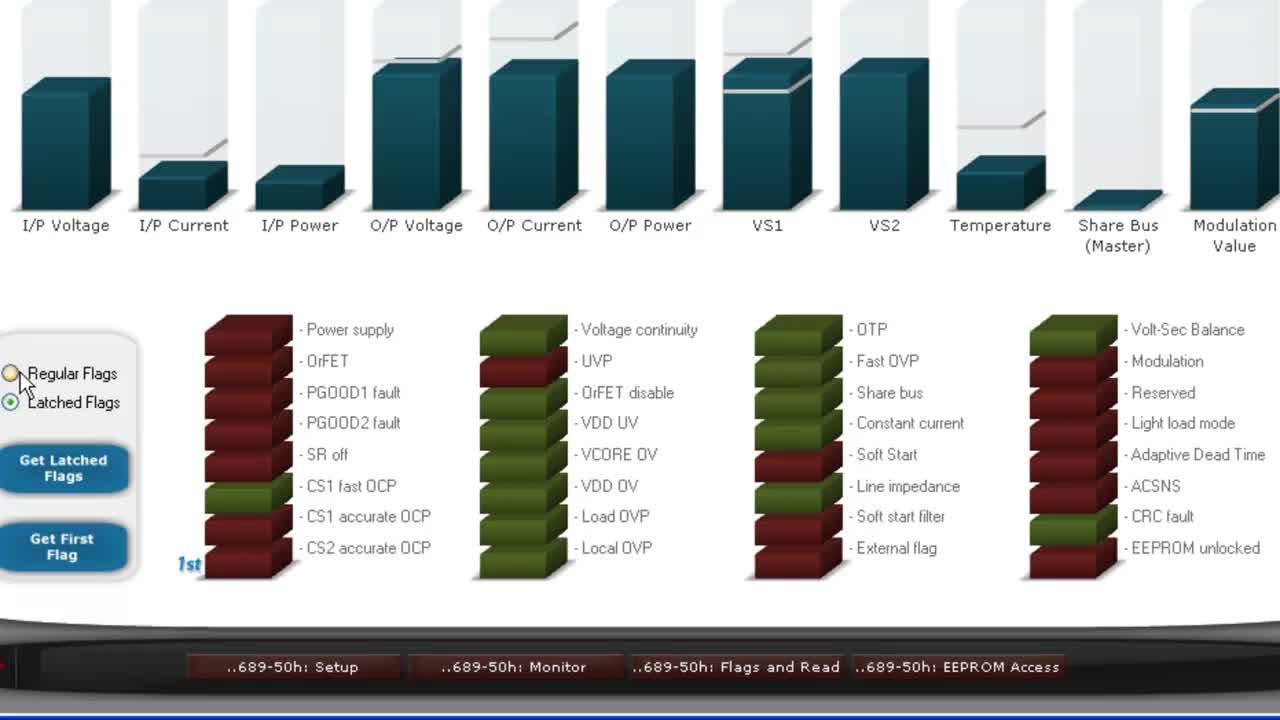

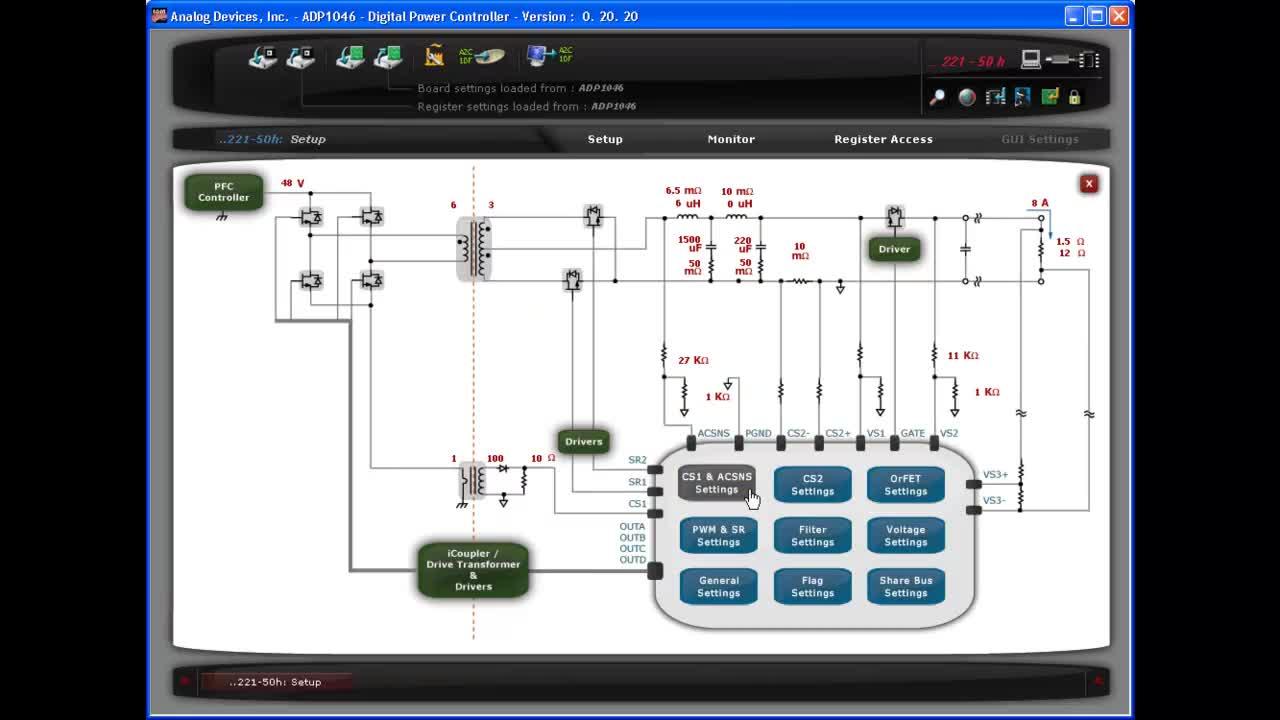

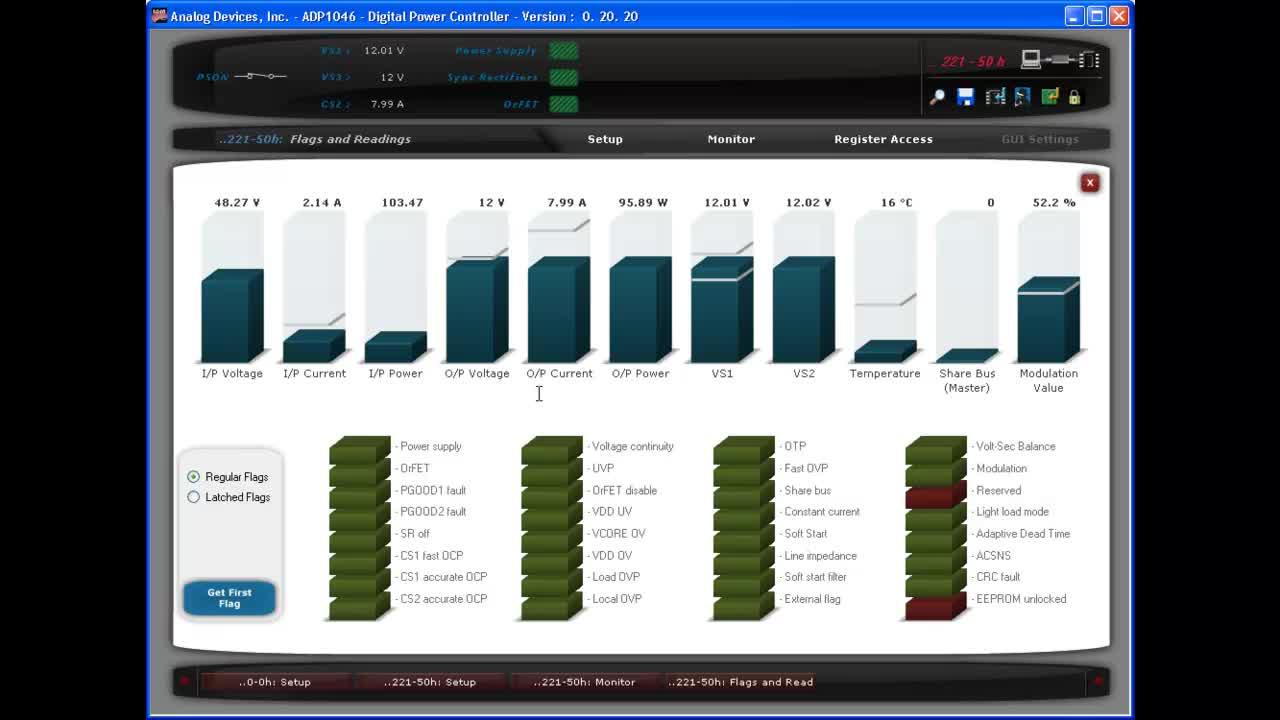

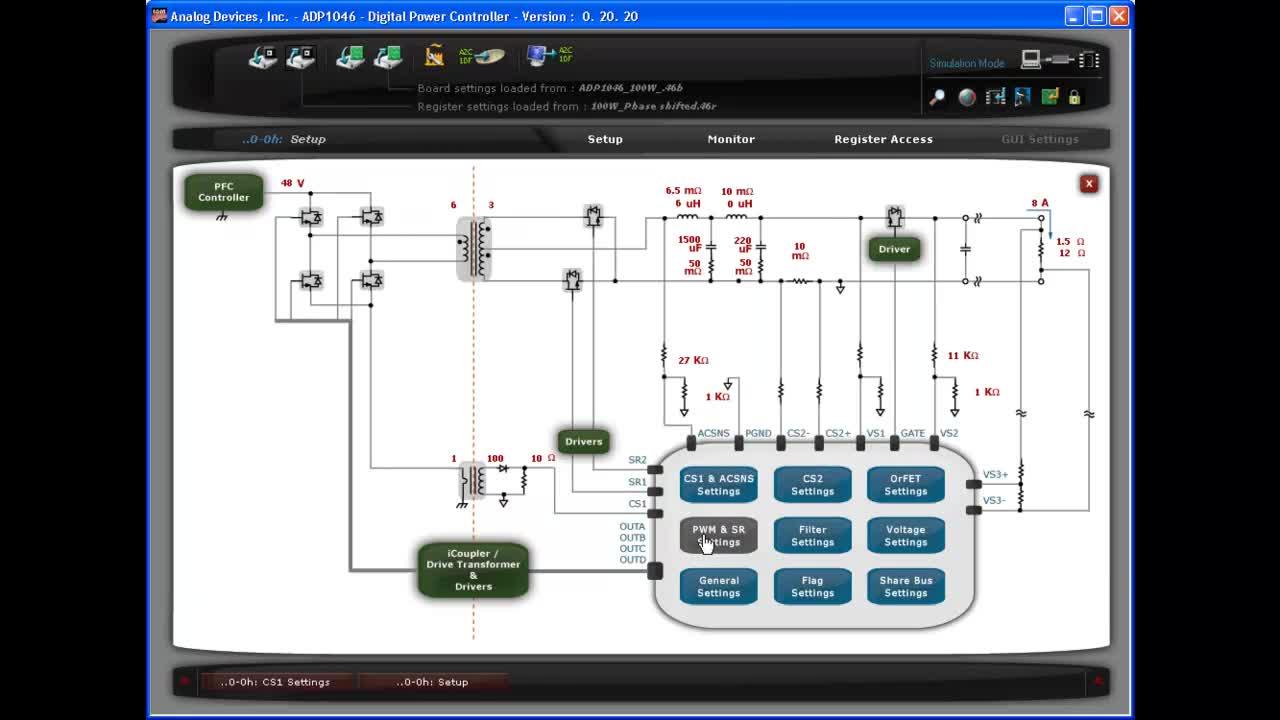

该器件还提供全面的用户界面(GUI)，便于进行环路滤波器特性设计和安全特性编程。I2C总线符合工业标准，可访问许多监控和系统测试功能。
ADP1046A提供32引脚LFCSP封装，采用3.3 V单电源供电。
应用
- AC-DC电源
- 隔离DC-DC电源
- 冗余电源系统
- 服务器、存储器、网络和通信基础设施
参考资料
数据手册 1
应用笔记 2
视频 10
电源参考设计 4
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP1046AACPZ-R7 | 32-Lead LFCSP (5mm x 5mm w/ EP) | ||
| ADP1046AACPZ-RL | 32-Lead LFCSP (5mm x 5mm w/ EP) | ||
| ADP1046AWACPZ-R7 | 32-Lead LFCSP (5mm x 5mm w/ EP) |
这是最新版本的数据手册
软件资源
Evaluation Software 1
ADP1046A Software
找不到您所需的软件或驱动?
评估套件

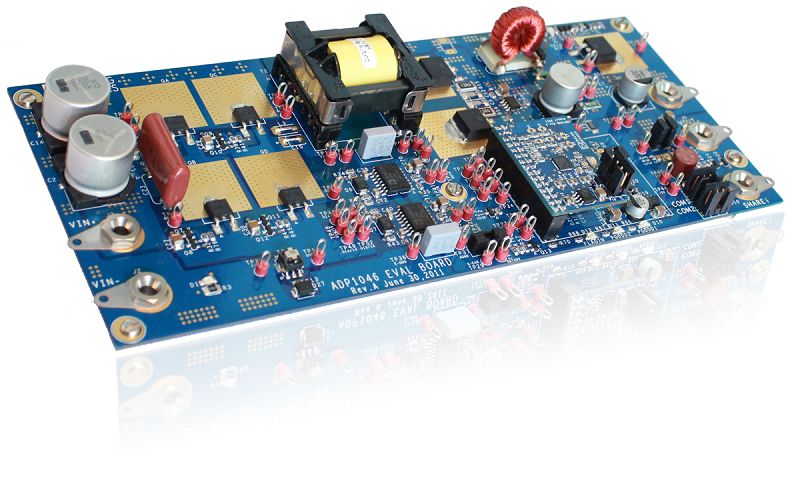

ADP1046A评估板
