概览
优势和特点
- RF工作频率范围：
30 MHz至2 GHz - LO输入 (2 ×fLO):
60 MHz至4 GHz - 输入IP3：31 dBm ( 900 MHz )
- 输入IP2：62 dBm (900 MHz )
- 输入P1dB：13 dBm (900 MHz )
- 噪声系数(NF)
12.0 dB (140 MHz )
14.7 dB ( 900 MHz ) - 电压转换增益：> 4 dB
- 正交解调精度
相位精度～0.4°
幅度平衡：~0.05 dB - 解调带宽：~240 MHz
- 基带I/Q驱动：2 V p-p（至200 Ω负载）
- 5 V单电源
产品详情
ADL5387是一款宽带正交I/Q解调器，涵盖从30 MHz到2 GHz的RF/IF输入频率范围。在450 MHz时，其噪声系数(NF)为13.2 dB，IP1dB为12.7 dBm，三阶交调截点(IIP3)为32 dBm；具有出色的动态范围，适合要求苛刻的基础设施直接变频应用。差分RF/IF输入提供良好的50 Ω宽带输入阻抗，并且为获得较佳性能，应采用1:1巴伦驱动。
本振 (LO)正交产生采用二分频方法，从而可实现超宽带操作。幅度平衡和相位平衡分别约为0.05 dB和0.4?时，可在宽LO电平范围内达到出色的解调精度。解调相内(I)和正交(Q)差分输出经过完全缓冲，提供4 dB以上的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。
完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于−70 dBc。I和Q输出端的差分直流失调电压小于10 mV。这些因素使该器件具有60 dBm以上的出色IIP2特性。
ADL5387采用4.75 V至5.25 V单电源供电，可利用从BIAS引脚连接至地的外部电阻来调节电源电流。

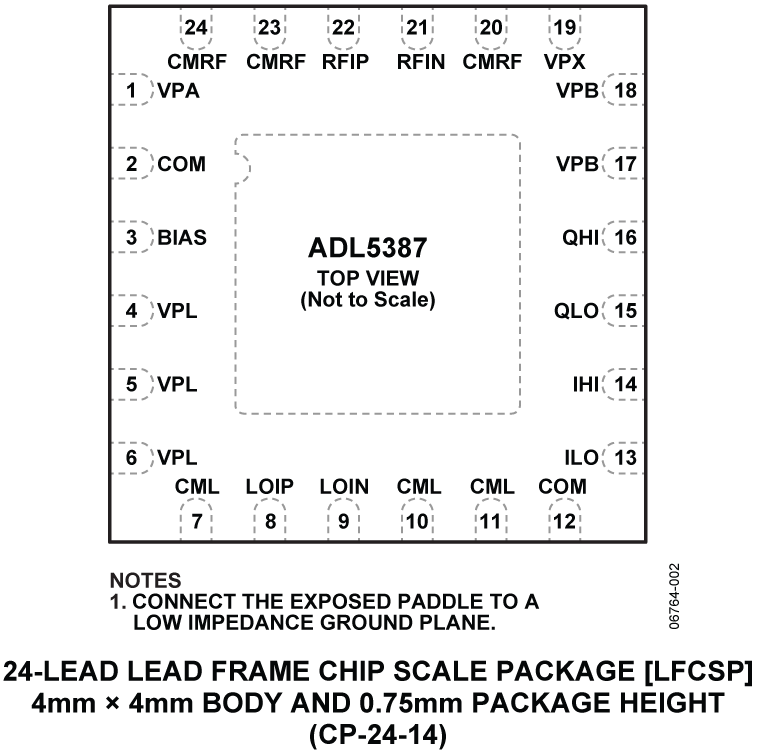

ADL5387采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、裸露焊盘LFCSP封装。
应用
数据手册, Rev. 0, 10/07
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

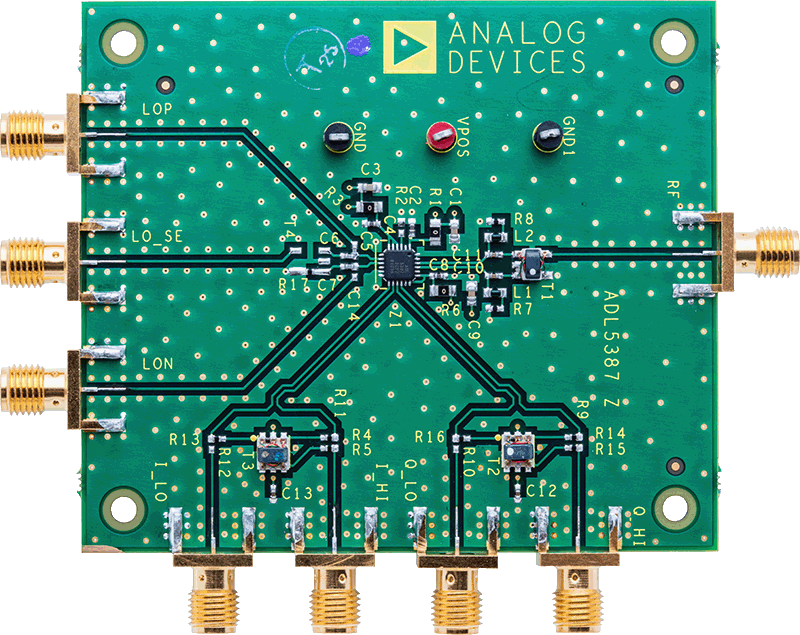

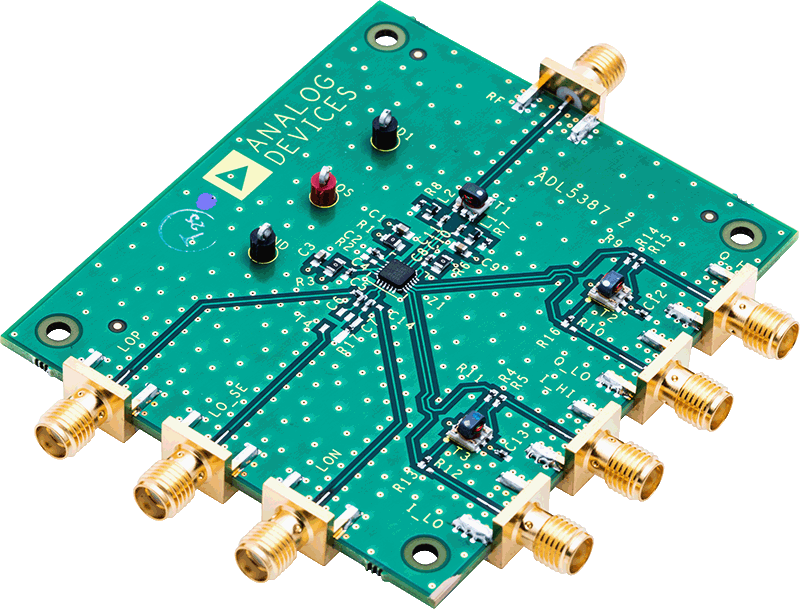

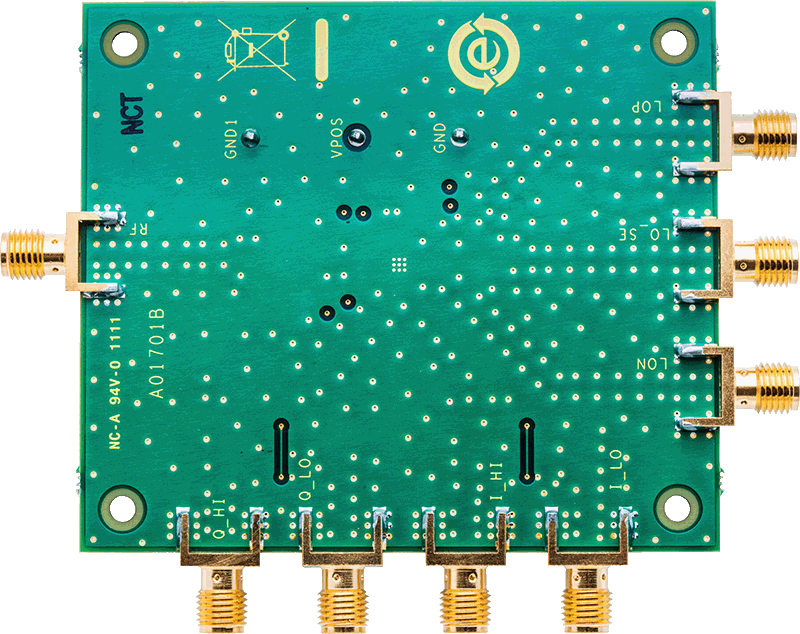

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
-
CN0245：可与正交解调器实现简单接口的宽带LO PLL频率合成器6/13/2012
-
CN-0248：基于IQ解调器，具有中频和基带可变增益以及可编程基带滤波功能的中频至基带接收机6/13/2012
-
AN-924: Digital Quadrature Modulator Gain11/20/2020
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
参考电路 (2)
配套产品推荐
ADL5387 配套产品
推荐 Baseband Driver Amplifiers
- For a digital programmable VGA: AD8366.
- For a differential RF/IF amplifier: ADL5562, ADL5565.
- For variable gain and programmable baseband filters: ADRF6510, ADRF6516.
- For selectable gains of 1, 2 or 3: ADA4950-1, ADA4950-2.
- For low noise drivers in low voltage (1.8V) ADC applications: ADA4930-1, ADA4930-2.
推荐 Dual Analog-to-Digital Converters
- For 12-bit performance, low power, low cost and ease of use: AD9231.
- For 16-bit performance, multistage differential pipeline architecture with integrated quadrature error correction (QEC): AD9269.
- For 16-bit performance, low power and high sampling rate: AD9268, AD9650.
- For 14-bit performance, low power and high sampling rate: AD9258, AD9251.
- For 16-bit performance, continuous time sigma delta architecture with integrated QEC: AD9262.
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADL5387ACPZ-R2 | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 5mm w/ EP) | |
| ADL5387ACPZ-R7 | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 5mm w/ EP) | |
| ADL5387ACPZ-WP | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 5mm w/ EP) | |
