概览

优势和特点

  • 3 dB带宽:6 GHz (AV = 6 dB)
  • 引脚绑定的增益调整: 6 dB、12 dB和15.5 dB
  • 使用两个外部电阻时增益范围:0 dB至15.5 dB
  • 差分或单端输入转差分输出
  • 低噪声输入级: NF = 8.7 dB(增益为15.5 dB)
  • IMD3:-112 dBc(100 MHz中心频率)
  • 压摆率: 11 V/ns
  • 快速建立和过驱恢复:2 ns
  • 低宽带失真(AV = 6 dB)
    10 MHz: -107 dBc (HD2)、-110 dBc (HD3)
    100 MHz: -108 dBc (HD2)、-103 dBc (HD3)
    200 MHz: -82 dBc (HD2)、-87 dBc (HD3)
    500 MHz: -68 dBc (HD2)、-63 dBc (HD3)
  • 单电源供电: 2.8 V至5.2 V
  • 关断模式
  • 采用高速XFCB3 SiGe工艺制造

产品详情

ADL5565是一款针对RF和IF应用而优化的高性能差分放大器。该放大器在宽频率范围内提供2.1 nV/√Hz的低噪声和出色的失真性能,堪称高速8位至16位模数转换器(ADC)的理想驱动器。

ADL5565通过引脚绑定配置提供三种增益水平:6 dB、12 dB和15.5 dB。对于单端输入配置,增益降低至5.6 dB、11.1 dB和14.1 dB。外接一个串联输入电阻可以提高放大器增益的灵活性,实现0 dB至15.5 dB(差分输入)或0 dB至14.1 dB(单端输入)范围内的任何增益。

ADL5565的典型静态电流为70 mA,禁用时的功耗小于4 mA,输出和输出间具有出色的隔离性能。

该器件的宽带和低失真性能得到了优化,再加上其增益可调能力,使其成为低失真、低噪声和低功耗特性非常关键的通用IF和宽带应用的首选放大器。通过优化,这款器件实现了压摆率、带宽和宽带失真性能的最佳组合,因此它能够驱动范围很广的模数转换器,并且特别适合驱动混频器、PIN二极管衰减器、SAW滤波器以及多单元的分立器件。

ADL5565采用ADI公司的高速SiGe工艺制造,提供紧凑型3 mm × 3 mm、16引脚LFCSP封装,工作温度范围为-40°C至+85°C。

应用

  • 差分ADC驱动器
  • 单端至差分转换
  • 射频/中频增益模块
  • SAW滤波器接口

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

工具及仿真模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。

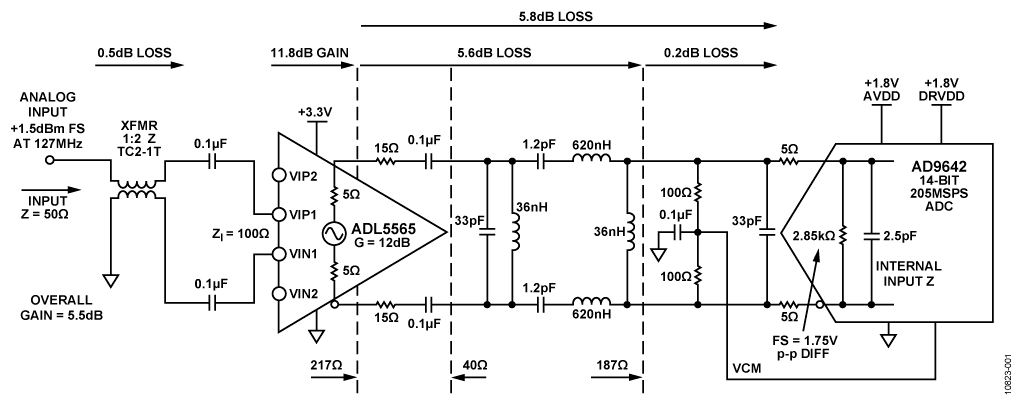

参考电路 (3)

配套产品推荐

ADL5565 配套产品

推荐 Low-Noise Voltage Regulators

  • For a fixed 5V, 300mA low dropout regulator: ADP7102.
  • For a fixed 3.3V, 200mA low dropout regulator: ADP151.
