概览
优势和特点
- 信噪比(SNR)：83 dB (85 dBFS)（最高10 MHz输入）
- 无杂散动态范围(SFDR)：87 dBc（最高10 MHz输入）
- 噪声系数：15 dB
- 输入阻抗：1 kΩ
- 功耗：600 mW
- 1.8 V 模拟电源供电
- 1.8 V 至3.3 V输出电源
- 可选带宽
2.5 MHz/5 MHz/10 MHz 实数
5 MHz/10 MHz/20 MHz 复数 - 提供仅具有双通道调制器功能的版本(AD9267)
- 输出数据速率：30 MSPS至160 MSPS
- 欲了解更多特性，请参考数据手册
产品详情

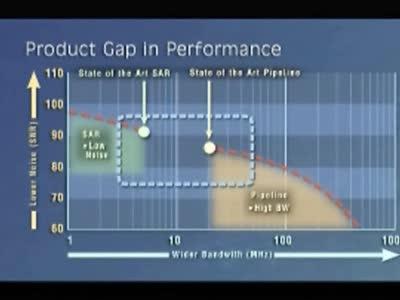

AD9262是一款双通道、16位模数转换器(ADC)，采用连续时间Σ-Δ架构，可在10 MHz输入带宽实现86 dB的动态范围。连续时间Σ-Δ架构独有的集成功能与特性可大大简化其使用性能，并且只需极少的外部器件。AD9262具有阻性输入阻抗，可显著降低对驱动器放大器的要求。此外，32倍过采样五阶连续时间环路滤波器可显著衰减带外信号和混叠，因而输入端无需外部滤波器。
外部时钟输入或集成的整数N分频锁相环(PLL)提供过采样连续时间Σ-Δ调制器所需的640 MHz内部时钟。片内抽取滤波器和采样速率转换器可将调制器数据速率从640 MSPS降至用户定义的输出数据速率（30 MSPS至160 MSPS），从而实现更高效、更直接的接口。
AD9262集成一个直流校正和正交估算模块，用于校正两个通道之间的增益和相位失配。在直接变频接收机等复信号处理应用中，此功能模块可发挥重要作用。
数字输出数据格式为偏移二进制、格雷码或二进制补码。数据时钟输出(DCO)用来确保接收逻辑以正确的时序工作。AD9262还新增一项特性，可以在一条16位总线上交错提供通道A与通道B数据，从而简化电路板布线。
该ADC提供2.5 MHz、5 MHz和10 MHz三种不同带宽选择，采用1.8 V模拟电源和1.8 V至3.3 V数字电源工作，功耗为675 mW。AD9262采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦
- 连续时间Σ-Δ架构可有效实现高动态范围和宽带宽。
- 无源输入结构可降低对驱动器放大器的要求，或者省去驱动器放大器。
- 32倍过采样比和高阶环路滤波器可提供出色的混叠抑制性能，降低对抗混叠滤波器的要求，或者省去抗混叠滤波器。
- 集成的抽取滤波器、采样速率转换器、PLL时钟乘法器和基准电压源使该器件易于使用。
- 采用1.8 V单模拟电源和1.8 V至3.3 V输出电源供电。
- 标准串行端口接口(SPI)支持各种产品特性和功能。
应用
- 基带正交接收机：CDMA2000、WCDMA、多载波GSM/EDGE、802.16x、LTE
- 正交采样仪表
- 医疗设备
- 无线电探测和测距(RADAR)
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (1)
文档
应用笔记 (20)
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
