特性
- I/Q解调器
- RF工作频率范围:
700 MHz至2700MHz - IIP3:+30 dBm
- IIP2:+60dBm
- 输入P1dB:+13dBm
- 噪声系数:14 dB (900MHz)
- 电压转换增益:5dB
- 正交解调精度
相位精度:<0.5°
幅度平衡:<0.25 dB - LO输入:–10至+5 dBm
- 解调带宽:约500 MHz
- I/Q以2Vpk驱动200Ω负载
- 可编程功耗

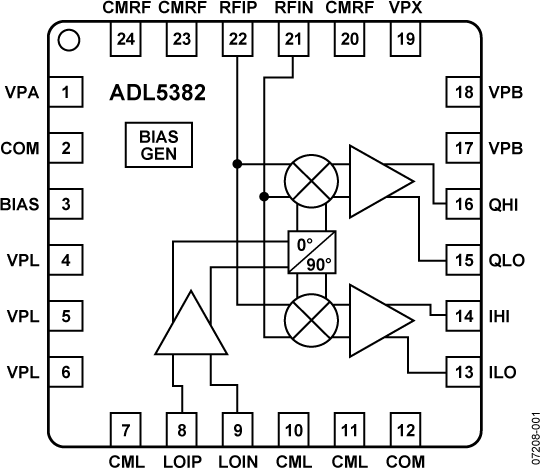

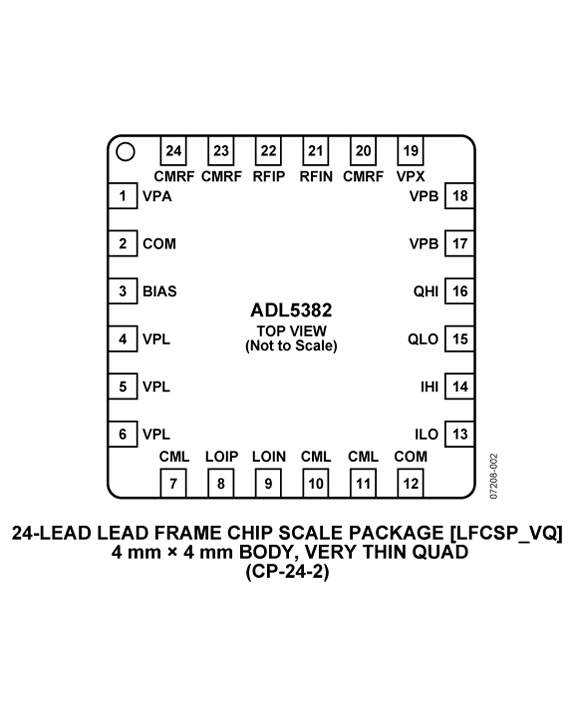

ADL5382是一款宽带正交I/Q解调器,涵盖从700 MHz到2.7 GHz的RF输入频率范围。在900 MHz时,其噪声系数(NF)为14 dB,IP1dB为14.7 dBm,三阶交调截点(IIP3)为33.5 dBm;具有出色的动态范围,适合要求苛刻的基础设施直接变频应用。差分RF输入提供功能良好的50 Ω宽带输入阻抗,最好采用1:1巴伦驱动以实现较佳性能。
解调精度非常出色,幅度平衡和相位平衡分别约为0.05 dB和0.2°。解调相内(I)和正交(Q)差分输出经过完全缓冲,提供约4 dB的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。
完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于-65 dBc。I和Q输出端的差分直流失调电压典型值小于10 mV。这些因素使该器件具有60 dBm以上的出色IIP2特性。
ADL5382采用4.75 V至5.25 V单电源供电。可利用从BIAS引脚连接至地的外部电阻来调节电源电流。ADL5382采用ADI公司先进的硅-锗双极性工艺制造,提供24引脚、exposed padLFCSP封装。额定温度范围为−40°C至+85°C。
应用
Data Sheet, Rev. 0, 3/08
