ADR130: Precision Series Sub-Band Gap Voltage Reference Data Sheet (Rev. D)10/27/2006PDF764K
概览
优势和特点
- 初始精度
A级： ±0.70%（最大值）
B级： ±0.35%（最大值） - 最大温度系数
A级： 50 ppm/°C
B级： 25 ppm/℃ - CLOAD = 50 nF至10 µF
- 输出电流： +4 mA/ -2 mA
- 低工作电流： 80 µA（典型值）
- 输出噪声： 6 µV p-p（1.0 V输出）
- 输入范围： 2.0 V至18 V
- 温度范围： −40°C至+125°C
- 小型、无铅TSOT-23封装
产品详情
ADR130是业界首个小型、微功耗、低压、高精度基准电压源系列产品。 初始精度为0.35%，温度漂移为25 ppm/°C，采用小型TSOT-23封装，典型工作电流仅为80 μA。 ADR130采用温度漂移曲率校正专利设计技术，可以将输出电压与温度特性关系曲线的非线性度降至低点。ADR130的工作温度范围为−40°C至+125°C扩展工业温度范围，采用TSOT-23小型封装。

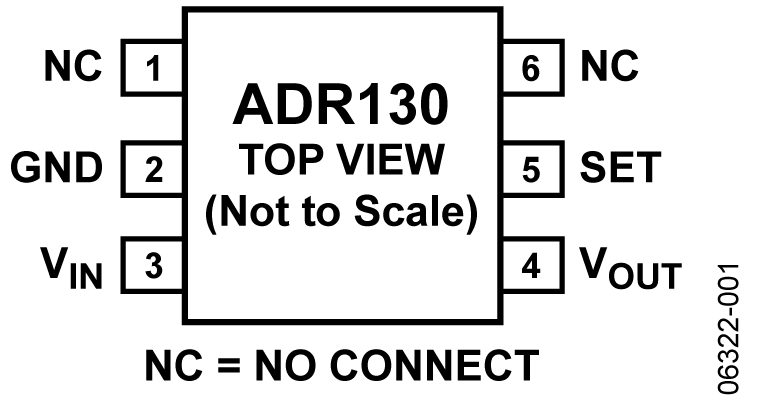

如需0.5 V输出，请将SET（引脚5）与VOUT（引脚4）相连。 如需1.0 V输出，请将SET（引脚5）与GND（引脚2）相连。
| ADR130系列的全部产品 | ||||
|---|---|---|---|---|
| 模型 | Vout | 精度 | 温度系数 | 千片报价 |
| ADR130A | 0.5/1.0V | ±3.5mV | 50ppm/°C | 0.97美元/片 |
| ADR130B | 0.5/1.0V | ±1.75mV | 25ppm/°C | 1.60美元/片 |
应用
- 电池供电仪器仪表
- 便携式医疗设备
- 通信基础设施设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
