AD9267

不推荐用于新设计

10 MHz带宽、640 MSPS双通道连续时间Σ-Δ型调制器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 信噪比(SNR)：83 dB (85 dBFS)（最高10 MHz输入）
  • 无杂散动态范围(SFDR)：−88 dBc（最高10 MHz输入）
  • 噪声系数：15 dB
  • 输入阻抗：1 kΩ
  • 功耗：416 mW
  • 10 MHz实数或20 MHz复数带宽
  • 1.8 V模拟电源供电
  • 欲了解更多特性，请参考数据手册

AD9267是一款双通道连续时间(CT) Σ-Δ型调制器，在10 MHz实数或20 MHz复数带宽内可实现-88 dBc的动态范围。高动态范围、宽带宽和连续时间Σ-Δ调制器架构所独有的特性使得AD9267成为无线通信系统的理想解决方案。

AD9267具有阻性输入阻抗，可显著降低对驱动器放大器的要求。此外，32倍过采样五阶连续时间环路滤波器可衰减带外信号和混叠，因而输入端无需外部滤波器。噪声系数低至15 dB，对前端信号链器件的线性要求得以降低。它还具有高动态范围，因而无需自动增益控制(AGC)环路。

采用一个差分输入时钟来控制所有内部转换周期。外部时钟输入或集成的整数N分频锁相环(PLL)提供过采样连续时间Σ-Δ调制器所需的640 MHz内部时钟。数字输出数据以二进制补码格式通过4位LVDS以640 MSPS速率提供。一个数据时钟输出(DCO)用来确保接收逻辑具有正确的锁存时序。为了消除带外噪声、降低采样速率，4位调制器输出端可能需要附加数字信号处理装置。

AD9267采用1.8 V电源供电，功耗为416 mW。AD9267采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

  1. 连续时间Σ-Δ架构可有效实现高动态范围和宽带宽。
  2. 无源输入结构可降低对驱动器放大器的要求，或者省去驱动器放大器。
  3. 32倍过采样比和高阶环路滤波器可提供出色的混叠抑制性能，降低对抗混叠滤波器的要求，或者省去抗混叠滤波器。
  4. 采用1.8 V单电源供电。
  5. 标准串行端口接口(SPI)支持各种产品特性和功能。
  6. 引脚数少，配有高速LVDS接口和数据输出时钟。

应用

  • 基带正交接收机：CDMA2000、W-CDMA、多载波GSM/EDGE、802.16x、LTE
  • 正交采样仪表
AD9267
10 MHz带宽、640 MSPS双通道连续时间Σ-Δ型调制器

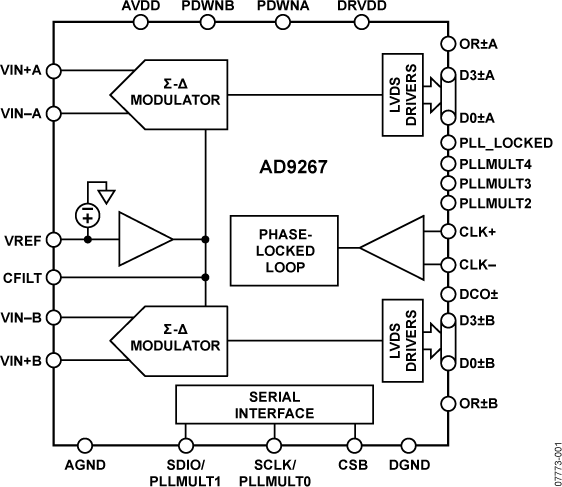

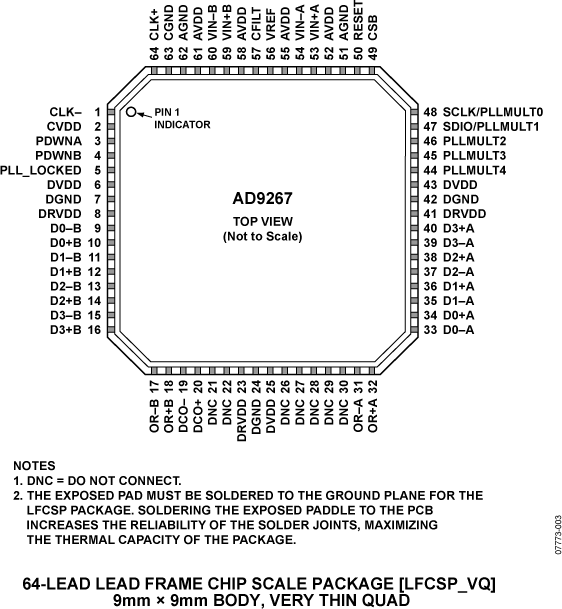

AD9267-fbl AD9267-pc
