AD9553

灵活的时钟转换器,适合GPON、基站、SONET/SDH、T1/E1和以太网应用

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 输入频率范围:8 kHz至710 MHz
  • 输出频率最高达810 MHz
  • 预设的引脚可编程频率转换比支持常见的有线和无线频率应用,包括xDSL、T1/E1、BITS、SONET和以太网。
  • 通过SPI端口设置任意频率转换比
  • 片内VCO
  • 接受适合保持应用的晶振输入
  • 两路单端(或一路差分)参考输入
  • 两路时钟输出(可独立编程为LVDS、LVPECL或CMOS)
  • 三线式SPI兼容型编程接口
  • 3.3 V单电源
  • 极低功耗:<450 mW(大部分条件下)
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon

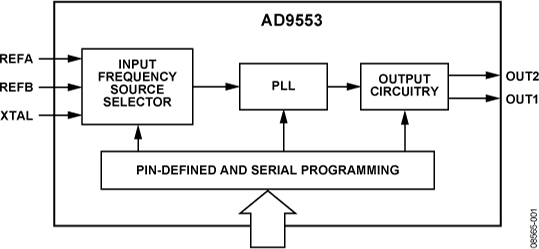

AD9553是一款基于锁相环(PLL)的时钟转换器,针对无源光纤网络(PON)和基站的需要而设计。该器件采用整数N分频PLL来支持适用的频率转换要求。用户通过REFA和REFB输入提供最多两路单端输入参考信号或一路差分输入参考信号。该器件允许用户将一个25 MHz晶振连接到XTAL输入,因而支持保持应用。

AD9553是引脚可编程器件,提供从15个可能的输入频率到51个可能的输出频率对(OUT1和OUT2)的标准输入/输出频率转换矩阵。该器件还有一个三线式SPI接口,用户可以通过该接口自定义设置输入与输出频率转换。

虽然AD9553严格按照CMOS工艺制造,但其输出与LVPECL、LVDS或单端CMOS逻辑电平兼容。

工作温度范围为−40°C至+85°C。


应用
  • 高频VCXO、OCXO和SAW谐振器的高性价比替代产品
  • 极其灵活的频率转换,适合SONET/SDH、Gb以太网、光纤通道、DRFI/DOCSIS和PON/EPON/GPON
  • 无线基础设施
  • 测试与测量(包括手持式设备)
