LTM4653

推荐用于新设计

符合 EN55022B 标准的 58V 4A 降压直流/直流 µModule 稳压器

产品模型: 3

Viewing:

概述

完整的低 EMI 开关模式电源
符合 EN55022 B 类标准
宽输入电压范围：3.1V 至 58V
高达 4A 输出电流
输出电压范围：0.5V ≤ V_OUT ≤ 0.94 • V_IN
在整个电压、负载和温度 (–40°C 至 125°C) 范围内具有 ±1.67% 的总 DC 输出电压误差
与多个 LTM4653 并联均流

模拟输出电流指示器
可编程输入电压限制
恒频电流模式控制
电源良好正常指示器和可编程软启动
过流/过压/过热保护

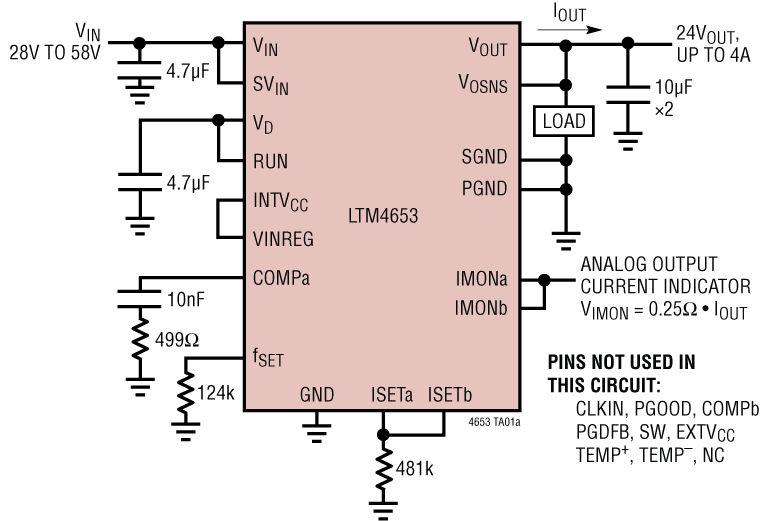

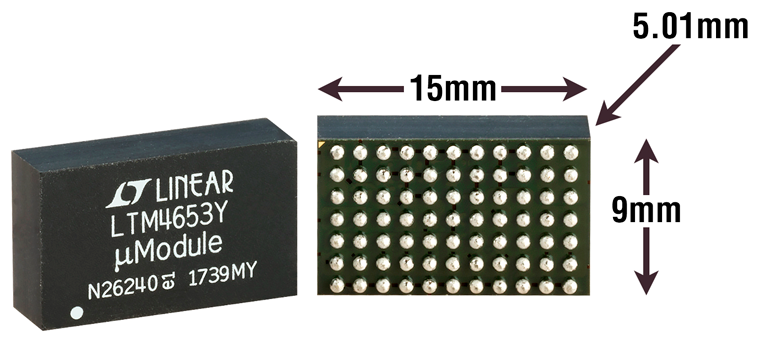

15mm × 9mm × 5.01mm BGA 封装

LTM4653 是一款超低噪声 58V、4A DC/DC 降压型 μModule^® 稳压器，旨在满足 EN55022 的辐射发射要求。可以通过添加标准滤波器组件来满足传导发射要求。封装内包括开关控制器、功率 MOSFET、电感器、滤波器和支持组件。

LTM4653 可在一个 3.1V 至 58V 的输入电压范围内运作，支持一个 0.5V 至 94% V_IN 的输出电压范围和一个 250kHz 至 3MHz 的开关频率范围 (默认值为 400kHz)，这两个范围各由单个电阻器设定。对于高负载电流，LTM4653 可并联以执行多相 (PolyPhase^®) 操作和同步至一个外部时钟。仅需采用大容量的输入和输出滤波电容器便可完成设计。

LTM4653 可提供 15mm x 9mm x 5.01mm BGA 封装，采用 SnPb 或符合 RoHS 标准的端子涂层。

应用

航空电子设备、工业控制和测试设备
视频、成像和仪器仪表
48V 电信和网络电源
RF 系统

产品模型: 3

参考资料

数据手册 1

LTM4653: EN55022B Compliant 58V, 4A Step-Down DC/DC µModule Regulator Data Sheet (Rev.B) 04/17/2018

可靠性数据 1

R504 Reliability Data 03/26/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM4653EY#PBF	77-Lead BGA (9mm x 15mm x 5.01mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTM4653IY	77-Lead BGA (9mm x 15mm x 5.01mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTM4653IY#PBF	77-Lead BGA (9mm x 15mm x 5.01mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM4653EY#PBF	量产
LTM4653IY	量产
LTM4653IY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM4653EY#PBF	量产
LTM4653IY	量产
LTM4653IY#PBF	量产
2月 5, 2020 - 20_0127 Supplier Material Change for µModule
		PCN20_0127_Form Material_Report Qualification Results Summary
LTM4653EY#PBF	量产
LTM4653IY	量产
LTM4653IY#PBF	量产
5月 17, 2019 - 19_0067 Notification of Wafer Fab Location Change for 0.35 BCD Process
		PCN19_0067_Form Material_Report Delta Qualification Matrix Qualification Results Summary Detailed Parts List Other
LTM4653EY#PBF	量产
LTM4653IY	量产
LTM4653IY#PBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTM4653

LTpowerCAD 1

LTM4653 Project - DC2327A Step-Down DC/DC μModule Regulator (28-58Vin, 24Vout, 4A, 1.2MHz)

LTpowerCAD中提供以下器件的设计工具：

LTM4653

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTM4653 EN55022B兼容型58 V、4 A降压DC/DC μModule稳压器

立即购买更多内容

产品详情

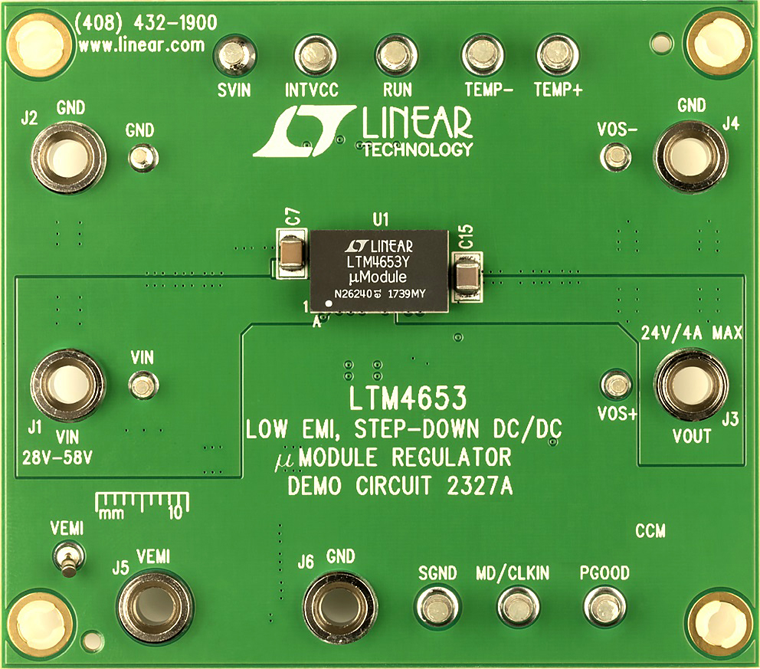

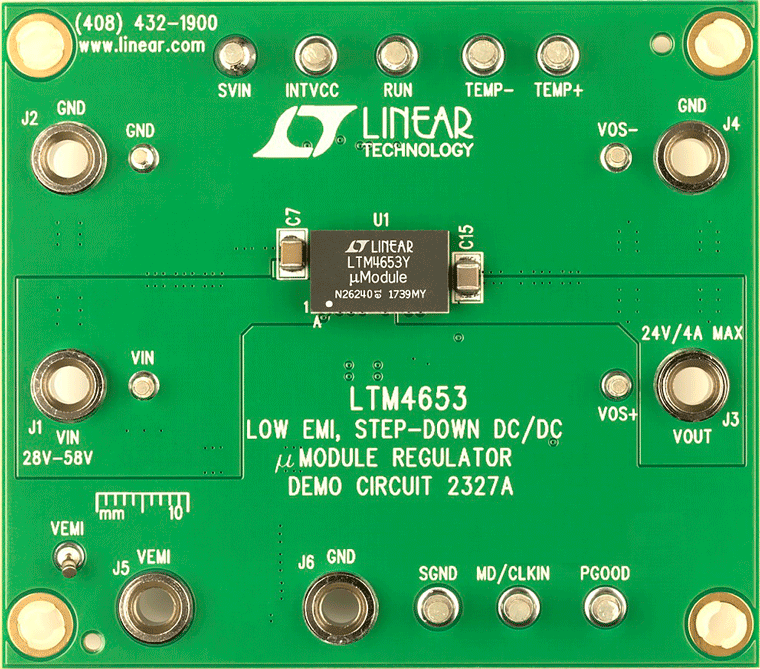

演示电路2327A是一款降压DC/DC转换器，具有28V至58V输入电压、24V输出电压和最大4A输出电流，内置LTM4653Y。LTM®4653是一款超低噪声、58V、4A降压DC/DC μModule稳压器。设计用于符合EN55022B的辐射发射要求。它支持250kHz至3MHz的开关频率范围，且模块可同步到外部时钟。在使用或修改演示电路DC2327A之前，必须仔细阅读此演示手册与LTM4653数据手册。

资料

DC2327A - Schematic
2018/7/10

DC2327A - Design Files
2018/7/10

DC2327A - Demo Manual
2018/7/10
