LTC7840

推荐用于新设计

具有打嗝模式的 2 相双路输出非同步升压控制器

数据手册 (Rev. 0) 产品选型表

产品模型: 12

Viewing:

概述

宽 V_IN 范围：5.5V 至 60V
可配置为双相单路/双路输出操作
具有平滑正交斜率补偿和动态斜率恢复的峰值电流模式控制
可调最大占空比
可调最短导通时间
通过打嗝模式实现过流保护

可调电流检测限值
输出过压保护
可编程和可锁相工作频率：50kHz 至 425kHz
可调软启动电流斜坡
±1% 内部基准电压源
用于栅极驱动器的内部 10V LDO 稳压器
两个 RUN 引脚和双通道电源良好监控器
灵活的升压、SEPIC 和反激式拓扑结构

LTC^®7840 是一款双相双路输出、恒频电流模式、非同步升压控制器，可驱动 N 沟道功率 MOSFET。非同步拓扑结构使输出电压取决于外部元件的选择。

5.5V 至 60V 宽输入电源范围可以适应高输入电压浪涌。LTC7840 可配置为双相单路输出或双路输出控制器。它还可以配置为 SEPIC 和反激式拓扑结构。开关频率可通过 FREQ 引脚上的电压进行编程或与外部时钟同步。LTC7840 内置一个精密 1.2V 内部基准电压源。它具有两个 RUN 引脚和两个电源良好输出指示器。

LTC7840 内置 10V LDO，其片上栅极驱动器可实现欠压闭锁保护。最大占空比和消隐时间可分别通过 DMAX 和 BLANK 引脚上的电压进行编程。出现故障时，打嗝模式可以保护系统。

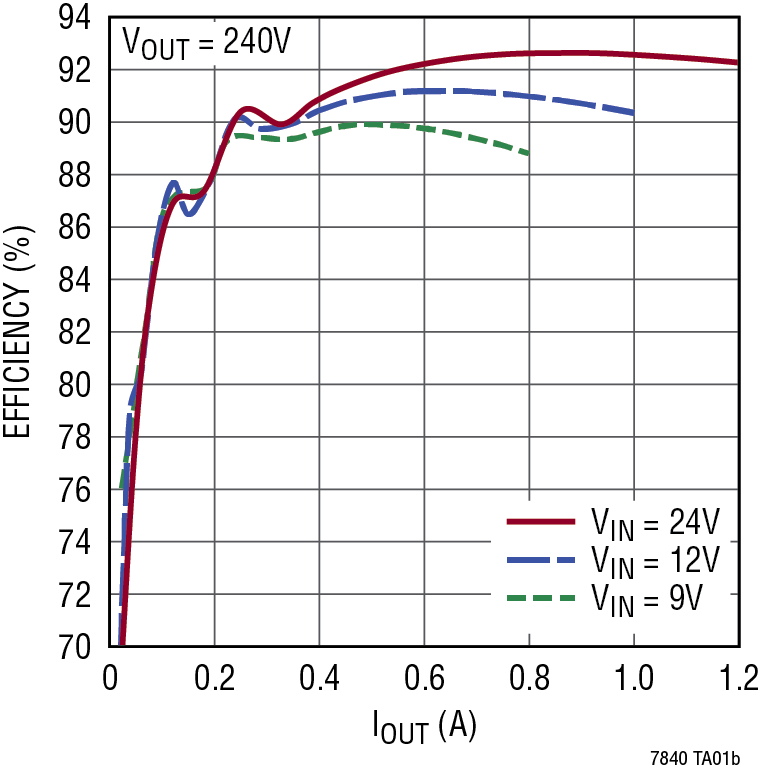

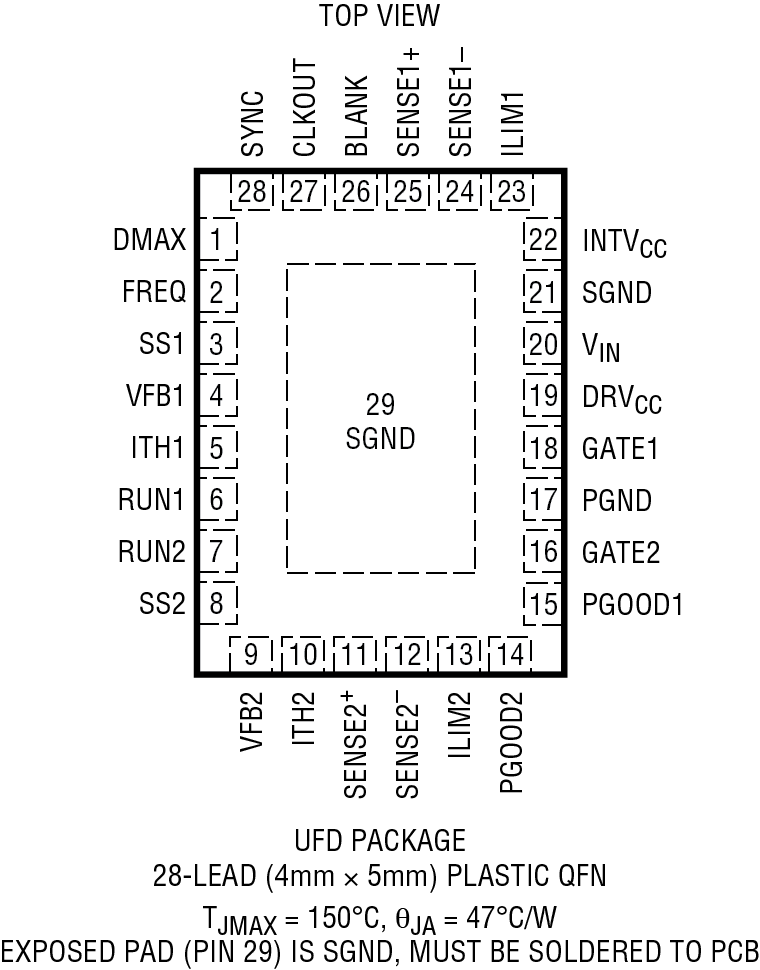

LTC7840 提供 28 引脚散热增强型 TSSOP 封装(FE28)或 28 引脚 QFN 封装(UFD28)。

应用

汽车系统、电信系统和工业电源

产品模型: 12

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC7840EFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840EFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840HFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840HFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840HUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840HUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840IFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840IFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840IUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC7840IUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LTC7840EFE#PBF	量产
LTC7840EFE#TRPBF	量产
LTC7840HFE#PBF	量产
LTC7840HFE#TRPBF	量产
LTC7840IFE#PBF	量产
LTC7840IFE#TRPBF	量产
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC7840EUFD#PBF	量产
LTC7840EUFD#TRPBF	量产
LTC7840HUFD#PBF	量产
LTC7840HUFD#TRPBF	量产
LTC7840IUFD#PBF	量产
LTC7840IUFD#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC7840

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

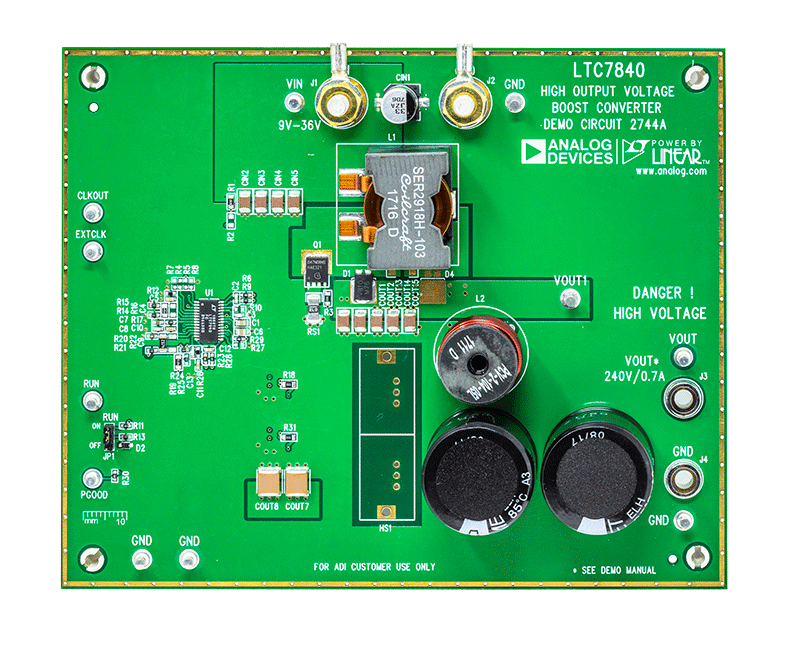

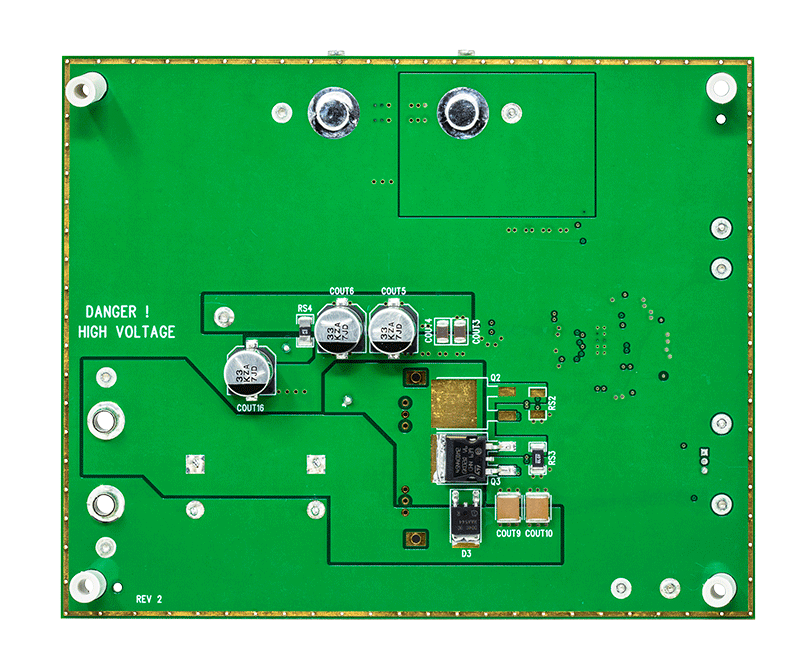

LTC7840EFE#PBF 演示板 | 9V ≤ VIN ≤ 36V，VOUT = 240V @ 0.7A

立即购买更多内容

产品详情

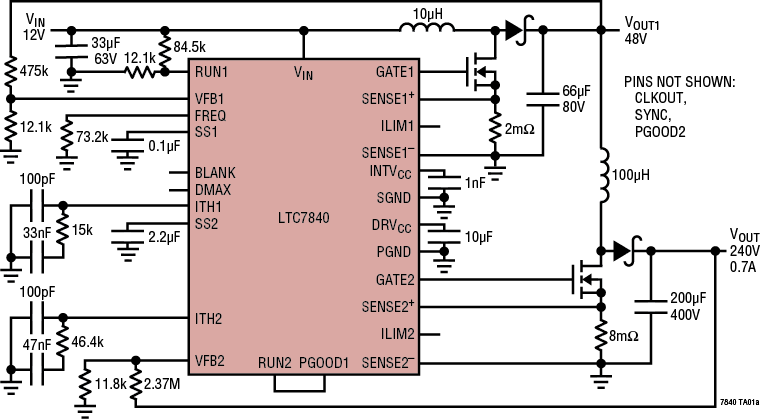

演示电路 DC2744 是一款采用 LTC7840 恒频电流模式升压控制器的两级 DC/DC 升压型转换器。DC2744A 的输入电压范围为 9V 至 36V。第一级升压会生成 48V 的 V_OUT1。第二级升压会采用该 48V 输入并以 0.7A 的负载电流提供 240V 输出。150kHz 恒频运行可产生小巧而高效的电路。该转换器可在宽负载范围内提供高输出电压精度 (典型值为 ±3%)，而无最小负载要求。可轻松地修改该演示电路，以生成不同的输出电压。

DC2744 具有小的电路尺寸。它是一款具成本效益的高性能解决方案，适用于需要高升压比和高输出功率的应用。

资料

DC2744A Schematic
2018/8/30

DC2744A Design Files
2018/8/30

DC2744A Demo Board Manual (Rev.0)
2018/8/30
