LT7153SP

推荐用于新设计

5V、±25A 高效 Silent Switcher®2 降压型稳压器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Silent Switcher® 2 架构
    • 超低 EMI
    • 消除了 PCB 布局敏感性
    • 内部旁路电容器可降低发射的 EMI
  • SVIN：2.7V 至 5V；PVIN：1.5V 至 5V
  • VOUT：0.5V 至 0.9∙VIN
  • 精准基准电压源：在整个温度范围内为 0.5V ± 0.8%
  • 集成 N-MOSFET：1.8mΩ/0.7m&欧姆
  • 15ns 最小导通时间：低占空比运行
  • 差分电压输出 远程感测
  • 可配置的固定输出选项
  • 可编程负载线（3 种设置）
  • 可编程电流限制（3 种设置）
  • 可编程、可同步：400kHz 至 5MHz
  • 用户可选择的不连续模式® (DCM) 或强制连续模式 (FCM)
  • 受控的 TON，电流模式：出色的瞬态
  • 电源良好状态、输出跟踪、时钟输出
  • 支持扩频操作
  • PolyPhase 运行：2、3、4、6、8 或 12 相
  • 36 引脚 (4mm x 7mm) 背面裸露 LQFN 封装
LT7153SP
5V、±25A 高效 Silent Switcher®2 降压型稳压器
LT7153SP Typical Application LT7153SP Efficiency Graph LT7153SP Pin Configuration LT7153SP Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

  • LT7153SP
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT7153SP-AZ

5V、±25A 高效 Silent Switcher®2 降压型稳压器

立即购买 更多内容

产品详情

演示电路 EVAL-LT7153SP-AZ 是一款 5V、±25A 高效、同步降压型第二代 Silent Switcher®，具有展频(SSFM)功能，并采用 LT®7153SP。该演示板设计用于从 2.7V 至 5V 输入获得 0.5V 输出，能够向负载输送 ±25A 电流。LT7153SP 是一款紧凑、超低发射、高效且高速的同步单片降压型开关稳压器。集成式旁路电容器可优化所有快速电流环路，能够降低布局敏感性，轻松地将 EMI/EMC 发射降至最低。可选的扩频模式可以进一步提高 EMI/EMC 性能。独特的恒定频率、控制导通时间、电流模式架构非常适合在高频率下运行且要求快速瞬态响应的高降压比应用。

请参阅用户指南了解完整描述。
EVAL-LT7153SP-AZ
5V、±25A 高效 Silent Switcher®2 降压型稳压器

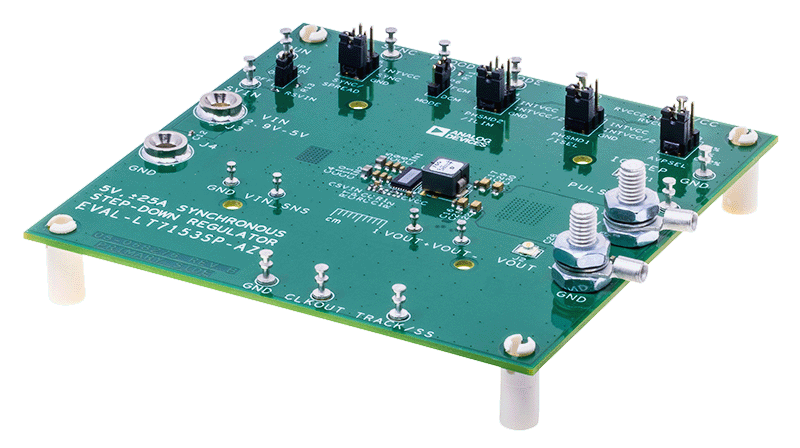

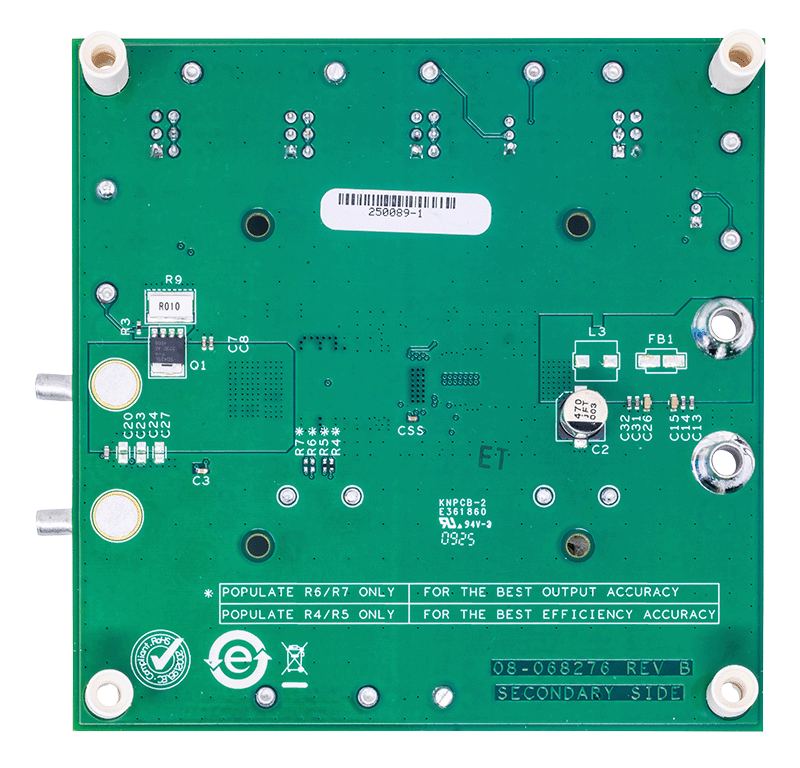

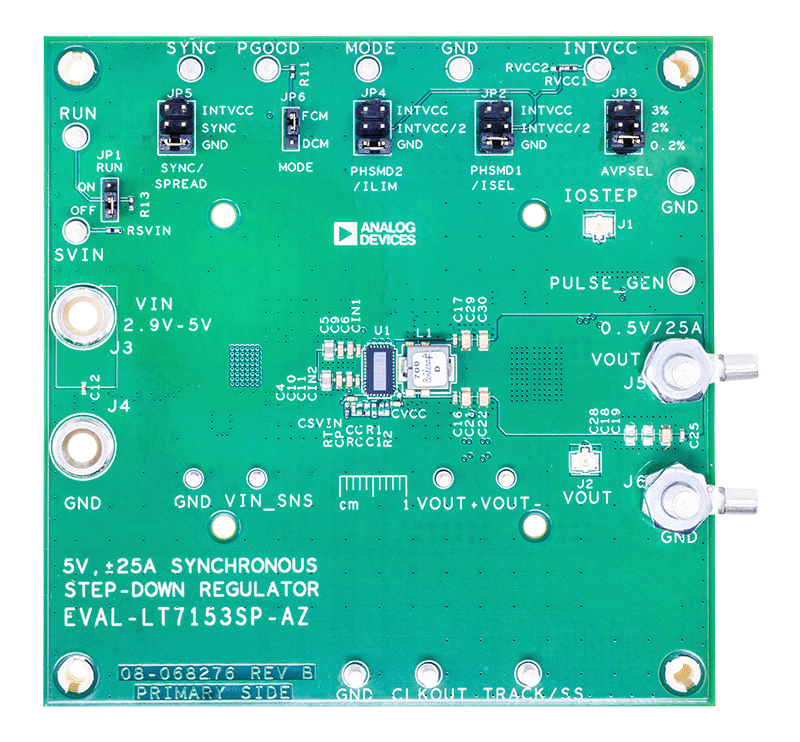

EVAL-LT7153SP Board Photo Angle View EVAL-LT7153SP Board Photo Top View EVAL-LT7153SP Board Photo Bottom View
