特性
- 消除外部元件数量并降低总成本
- 无需肖特基二极管—同步操作，效率高，成本低
- 内部补偿
- 用于固定 3.3V、5V 输出电压的内部反馈分压器
- 内部软启动
- 全陶瓷电容器，超紧凑布局
- 灵活支持系统中的多个电源轨
- 宽输入电压范围：4.5V 至 60V
- 固定 3.3V 和 5V 输出电压选项
- 可调节 0.9V 至 0.89 x VIN 输出电压选项
- 提供高达 400mA 的负载电流
- 可在 PFM 和强制 PWM 模式之间配置
- 降低功耗

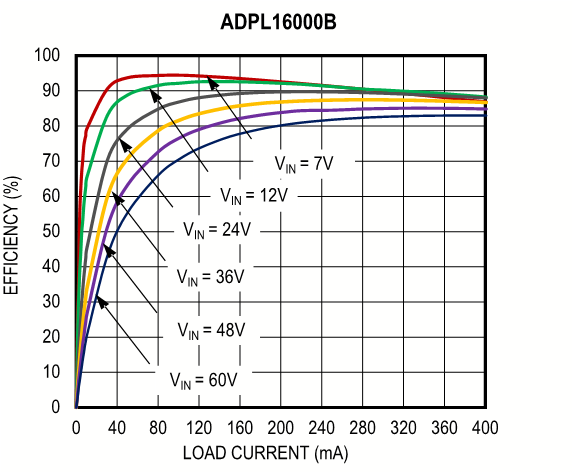

- 92% 峰值效率
- PFM 功能可实现高轻负荷效率
- 2.2μA（典型值）关断电流
- 在恶劣工业环境中可靠运行
- 打嗝模式限流和自动重试启动
- 内置输出电压监控，带开漏 RESET 引脚
- 可编程 EN/UVLO 阈值
- 单调启动至预偏置输出
- 过温保护
- 宽环境工作温度范围 -40°C 至 +125°C 与结温范围 -40°C 至 +150°C
- 符合 CISPR32 (EN55032) B 类传导和辐射发射要求
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADPL16000 系列产品是高效、高压、同步 DC-DC 转换器，集成 MOSFET，可在 4.5V 至 60V 的宽输入电压范围内工作。

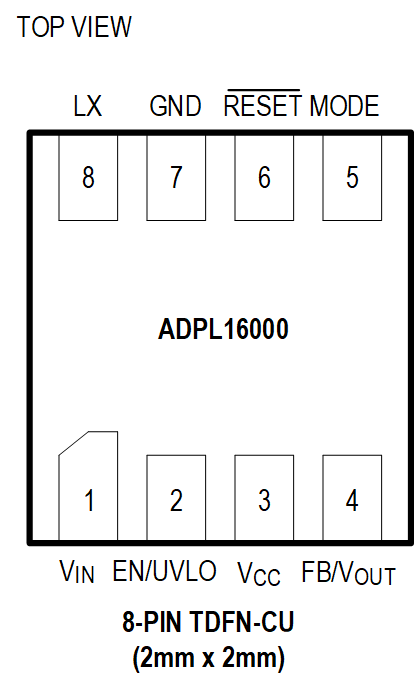

该转换器可提供高达 400mA 的电流并产生 0.9V 至 0.89 x VIN 的输出电压；ADPL16000A 固定在 3.3V，ADPL16000B 固定在 5.0V，ADPL16000C 可调。该系列转换器采用紧凑型 8 引脚 2mm x 2mm TDFN-CU 封装。

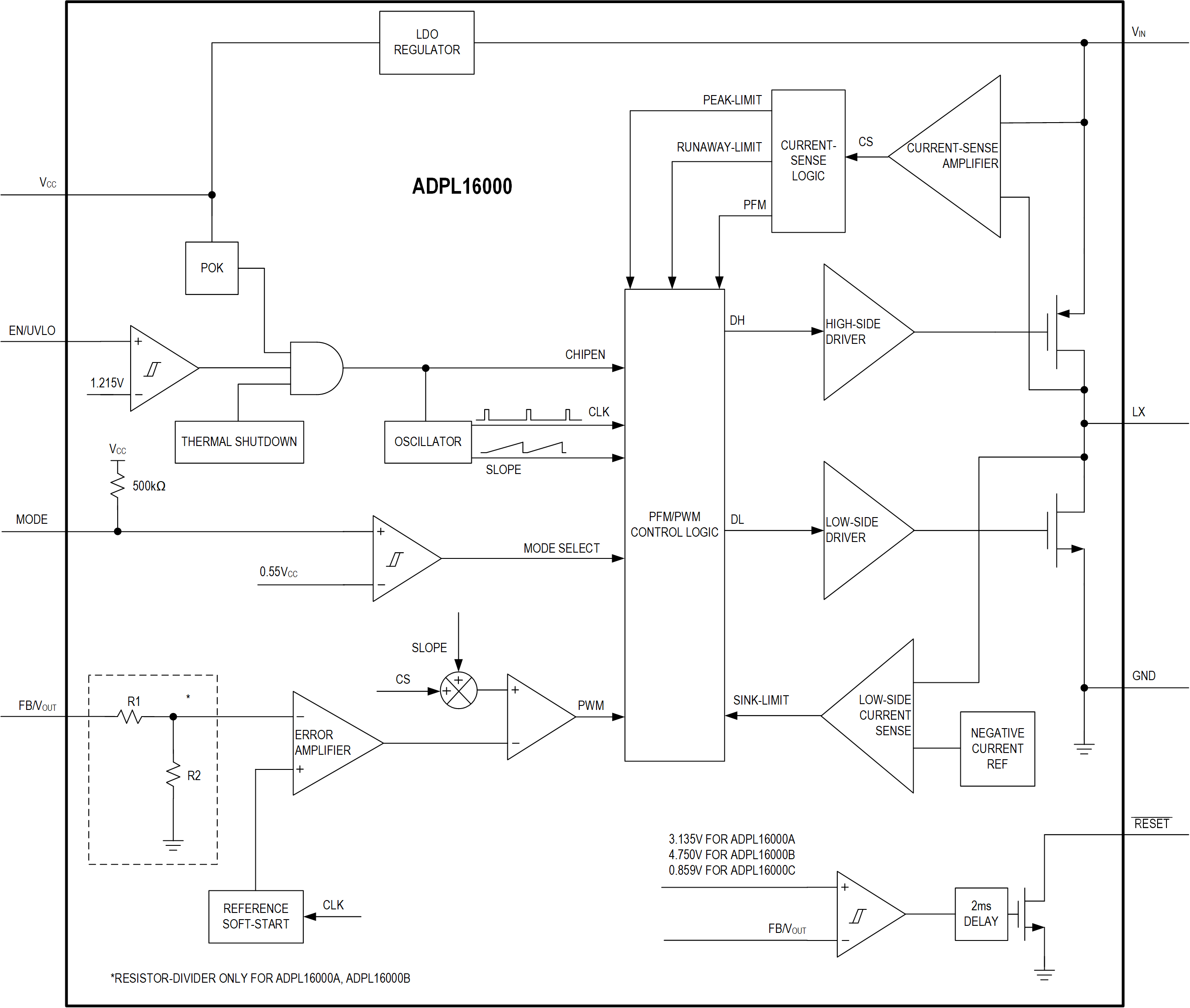

该器件采用峰值电流模式控制架构，带有 MODE 引脚，可用于以脉冲宽度调制 (PWM) 或脉冲频率调制 (PFM) 控制方案操作该器件。PWM 操作可在所有负载下提供恒定频率操作，并且适用于对可变开关频率敏感的应用。PFM 操作可禁用负电感电流，并在轻负载时跳过脉冲以实现高效率。集成在芯片上的低电阻 MOSFET 确保满载时的高效率并简化 PCB 布局。
应用
- 工业传感器
- 4 – 20mA 电流环路
- HVAC 和楼宇控制
- 高压低压差稳压器替代品
- 通用负载点
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADPL16000
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
全部
-
英文
数据手册
1
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADPL16000AATA+ |
8-LFCSP-2X2X0.75
|
|
|
| ADPL16000AATA+T |
8-LFCSP-2X2X0.75
|
|
|
| ADPL16000BATA+ |
8-LFCSP-2X2X0.75
|
|
|
| ADPL16000BATA+T |
8-LFCSP-2X2X0.75
|
|
|
| ADPL16000CATA+ |
8-LFCSP-2X2X0.75
|
|
|
| ADPL16000CATA+T |
8-LFCSP-2X2X0.75
|
|
- ADPL16000AATA+
- 引脚/封装图-中文版
-
8-LFCSP-2X2X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADPL16000AATA+T
- 引脚/封装图-中文版
-
8-LFCSP-2X2X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADPL16000BATA+
- 引脚/封装图-中文版
-
8-LFCSP-2X2X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADPL16000BATA+T
- 引脚/封装图-中文版
-
8-LFCSP-2X2X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADPL16000CATA+
- 引脚/封装图-中文版
-
8-LFCSP-2X2X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADPL16000CATA+T
- 引脚/封装图-中文版
-
8-LFCSP-2X2X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 3
ADPL16000AEVKIT
3.3V ADPL16000 版本评估套件
产品详情

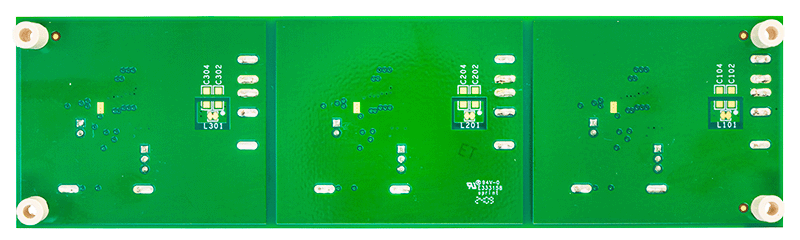

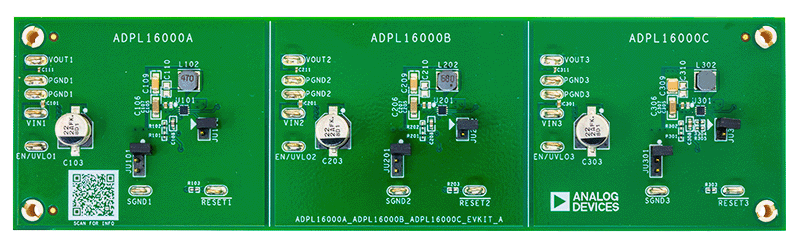

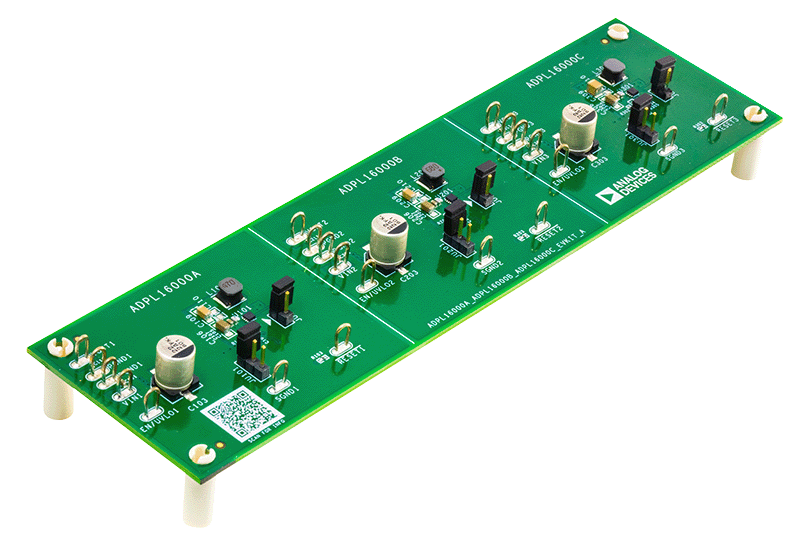

ADPL16000A/ADPL16000B/ADPL16000C 评估套件 (EV kit) 提供经过验证的设计，用于评估 ADPL16000A/ADPL16000B/ADPL16000C 高压、高效、同步降压 DC-DC 转换器的性能。ADPL16000A 转换器在 5V 至 48V 的输入范围内工作，可在固定 3.3V 输出下提供高达 400mA 的电流。ADPL16000B 转换器在 7V 至 60V 的输入范围内工作，可在固定 5V 输出下提供高达 400mA 的电流。ADPL16000C 转换器在 15V 至 60V 的输入范围内工作，可在可调节的 12V 输出下提供高达 400mA 的电流。
该 EV 套件具有可调输入欠压锁定、开漏 RESET、过流保护、可选操作模式和热关断功能。参考 ADPL16000 转换器数据手册提供了有关零件的完整描述，在使用此 EV 套件之前应同时参阅该描述与本 EV 套件数据手册。
ADPL16000BEVKIT
Evaluation Kit for 5V ADPL16000 Version
特性和优点
- Operates up to 60V Input Supply
- Fixed 5V, Fixed 3.3V, and Adjustable 12V Application Circuits
- Up to 400mA Load Current
- 500kHz Fixed Switching Frequency
- Enable/UVLO Input, Resistor-Programmable UVLO Threshold
- Selectable PWM and PFM Modes of Operation
- Open-Drain RESET Output
- Overcurrent and Overtemperature Protection
- Proven PCB Layout
- Fully Assembled and Tested
- Complies with CISPR32(EN55032) Class B Conducted and Radiated Emissions
产品详情
The ADPL16000A/ADPL16000B/ADPL16000C evaluation kits (EV kits) provide proven designs to evaluate the performance of the ADPL16000A/ADPL16000B/ ADPL16000C high-voltage, high-efficiency, synchronous step-down DC-DC converters. The ADPL16000A converter operates over a 5V to 48V input range and can deliver up to 400mA at a fixed 3.3V output. The ADPL16000B converter operates over a 7V to 60V input range and can deliver up to 400mA at a fixed 5V output. The ADPL16000C converter operates over a 15V to 60V input range and can deliver up to 400mA at an adjustable 12V output.
The EV kits feature an adjustable input undervoltage-lockout, open-drain RESET, overcurrent protection, selectable mode of operation, and thermal shutdown. Refer to the ADPL16000 converter data sheet for a complete description of the part that should be read in conjunction with this data sheet before operating these EV kits.
ADPL16000C12EVKIT
Evaluation Kit for 12V or Adjustable ADPL16000 Version
特性和优点
- Operates up to 60V Input Supply
- Fixed 5V, Fixed 3.3V, and Adjustable 12V Application Circuits
- Up to 400mA Load Current
- 500kHz Fixed Switching Frequency
- Enable/UVLO Input, Resistor-Programmable UVLO Threshold
- Selectable PWM and PFM Modes of Operation
- Open-Drain RESET Output
- Overcurrent and Overtemperature Protection
- Proven PCB Layout
- Fully Assembled and Tested
- Complies with CISPR32(EN55032) Class B Conducted and Radiated Emissions
产品详情
The ADPL16000A/ADPL16000B/ADPL16000C evaluation kits (EV kits) provide proven designs to evaluate the performance of the ADPL16000A/ADPL16000B/ ADPL16000C high-voltage, high-efficiency, synchronous step-down DC-DC converters. The ADPL16000A converter operates over a 5V to 48V input range and can deliver up to 400mA at a fixed 3.3V output. The ADPL16000B converter operates over a 7V to 60V input range and can deliver up to 400mA at a fixed 5V output. The ADPL16000C converter operates over a 15V to 60V input range and can deliver up to 400mA at an adjustable 12V output.
The EV kits feature an adjustable input undervoltage-lockout, open-drain RESET, overcurrent protection, selectable mode of operation, and thermal shutdown. Refer to the ADPL16000 converter data sheet for a complete description of the part that should be read in conjunction with this data sheet before operating these EV kits.
