概览

优势和特点

  • 工作输入电源电压高达 60V
  • 固定 5V、固定 3.3V 和可调 12V 应用电路
  • 高达 400mA 的负载电流
  • 500kHz 固定开关频率
  • 使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
  • 可选 PWM 和 PFM 操作模式
  • 开漏 RESET 输出
  • 过流和过温保护
  • 经过验证的 PCB 布局
  • 全面装配且经过测试
  • 符合 CISPR32 (EN55032) B 类传导和辐射发射要求

产品详情

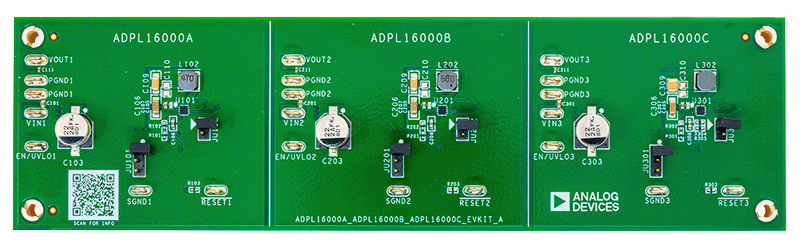

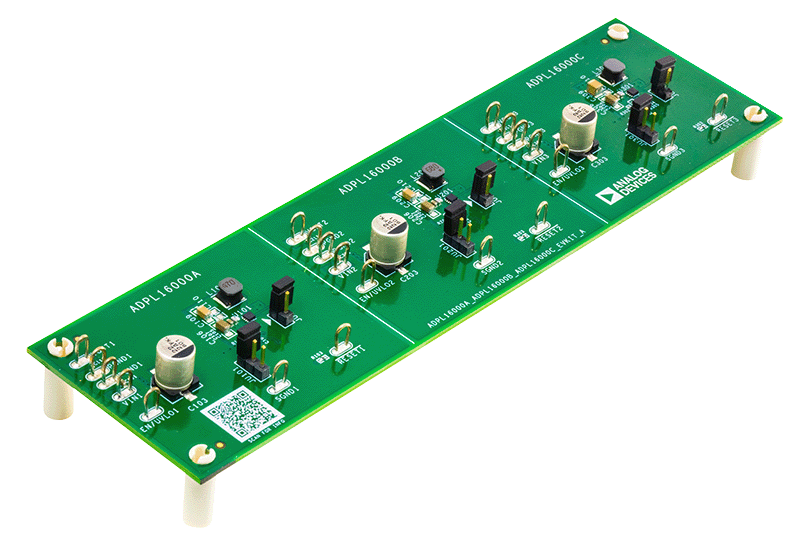

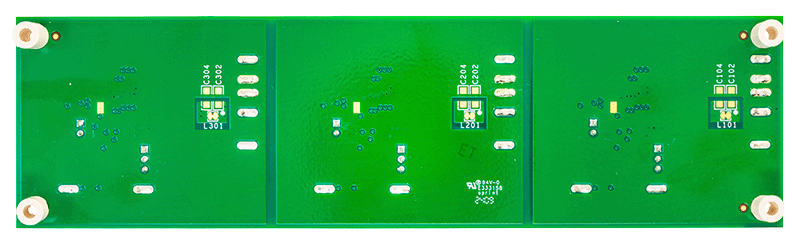

ADPL16000A/ADPL16000B/ADPL16000C 评估套件 (EV kit) 提供经过验证的设计，用于评估 ADPL16000A/ADPL16000B/ADPL16000C 高压、高效、同步降压 DC-DC 转换器的性能。ADPL16000A 转换器在 5V 至 48V 的输入范围内工作，可在固定 3.3V 输出下提供高达 400mA 的电流。ADPL16000B 转换器在 7V 至 60V 的输入范围内工作，可在固定 5V 输出下提供高达 400mA 的电流。ADPL16000C 转换器在 15V 至 60V 的输入范围内工作，可在可调节的 12V 输出下提供高达 400mA 的电流。

该 EV 套件具有可调输入欠压锁定、开漏 RESET、过流保护、可选操作模式和热关断功能。参考 ADPL16000 转换器数据手册提供了有关零件的完整描述，在使用此 EV 套件之前应同时参阅该描述与本 EV 套件数据手册。

技术与领域

相关产品

使用入门

  • 一个60V、400mA直流电源
  • 数字万用表 (DMM)
  • 负载电阻可吸收高达 400mA 的电流（ADPL16000A 为 8.25Ω，ADPL16000B 为 12.5Ω，ADPL16000C 为 30Ω）
