概览
优势和特点
- 能够在 0 Hz/直流下正常运行
- 导通电阻：最大值 2.9 Ω
- 关闭泄漏：0.5 nA（最大值）
- −3 dB 带宽
- RF1、RF4 为 11 GHz（典型值）
- RF2、RF3 为 14 GHz（典型值）
- RF 性能特性
- 插入损耗：2.5 GHz 时为 0.26 dB（典型值）
- 隔离：2.5 GHz 时为 24 dB（典型值）
- IIP3：69 dBm（典型值）
- RF 功率：36 dBm（最大值）
- 驱动寿命：10 亿个周期（最小值）
- 气密开关触点
- 接通开关时间：75 μs（最大值）
- 提供了集成驱动器，无需外部驱动器
- 电源电压：3.0 V 至 3.6 V
- 与 CMOS/LVTTL 兼容
- 并行和 SPI 接口
- 可独立控制的开关
- 开关处于断开状态，没有电源
- 要求在所有 RF 引脚上减轻悬空节点，请参阅“悬空节点”部分
- 24 引脚 5 mm × 4 mm × 0.95 mm LFCSP
- 工作温度范围：0°C 至 85°C
产品详情

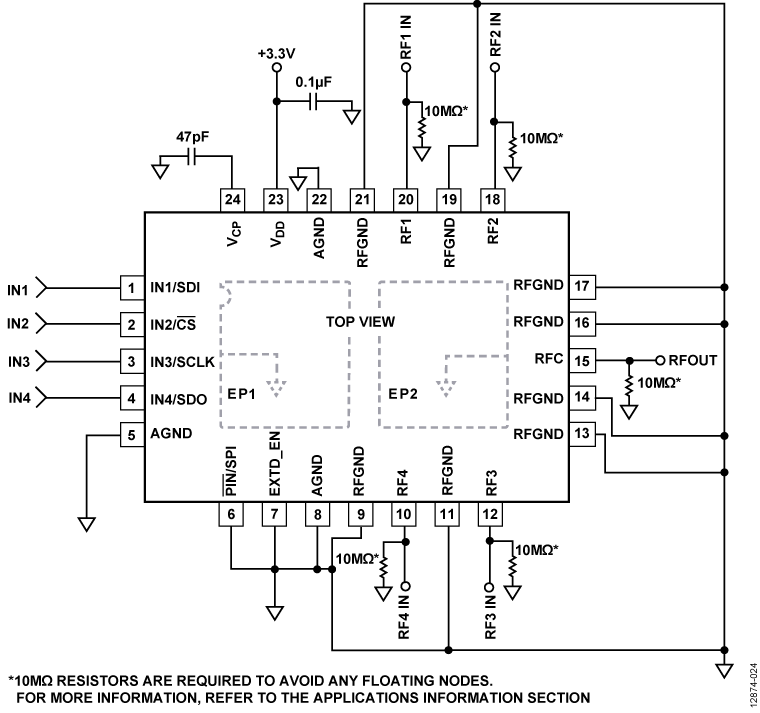

ADGM1304 是一款宽带单刀四掷 (SP4T) 开关，使用 ADI 公司的微机电系统 (MEMS) 开关技术制造。该技术可实现小尺寸、宽 RF 带宽、高度线性、低插入损耗、工作频率范围为 0 Hz/直流至 14 GHz 的开关，从而使 ADGM1304 成为可满足各种 RF 和精密设备开关需求的理想解决方案。
集成驱动器芯片会产生高电压，从而以静电方式驱动可以由并行接口和串行外设接口 (SPI) 控制的开关。所有四个开关均可独立控制。
该器件采用 24 引脚、5 mm × 4 mm × 0.95 mm、引线框芯片尺寸级封装 (LFCSP)。
为确保 ADGM1304 以较佳方式工作，必须严格遵守“关键运行要求”部分的说明。
ADGM1304 的导通电阻 (RON) 性能受器件间差异、通道间差异、周期驱动、导通后建立时间、偏置电压和温度变化的影响。
应用
- 继电器替代方案
- 自动测试设备：RF/高速数字和混合信号
- 负载和探针板：RF/高速数字和混合信号
- RF 测试仪器仪表
- 可重新配置滤波器和衰减器
- 高性能 RF 开关
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

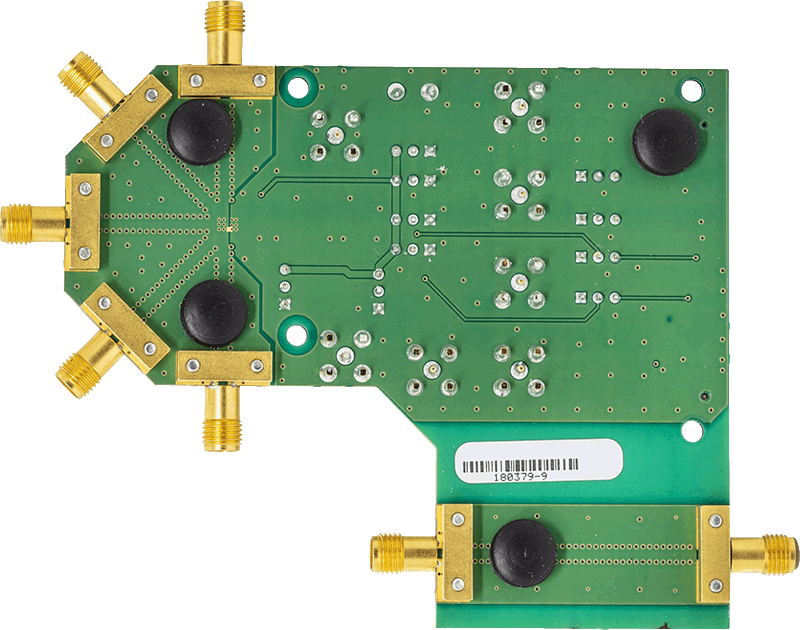

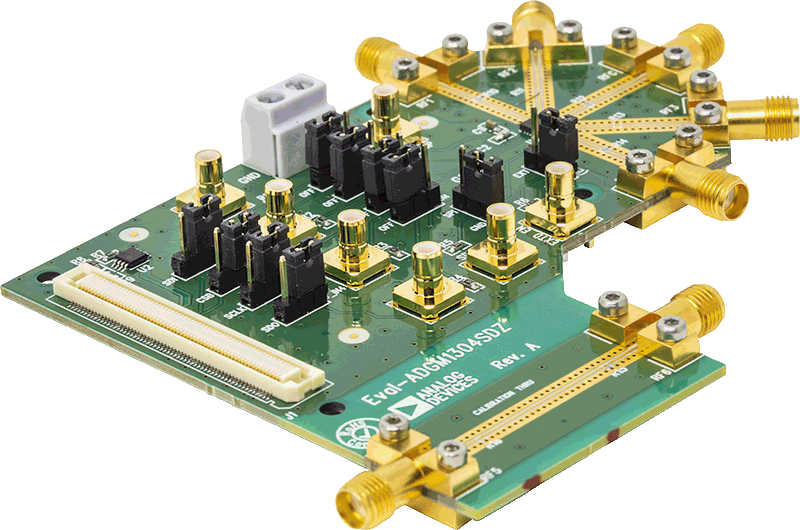

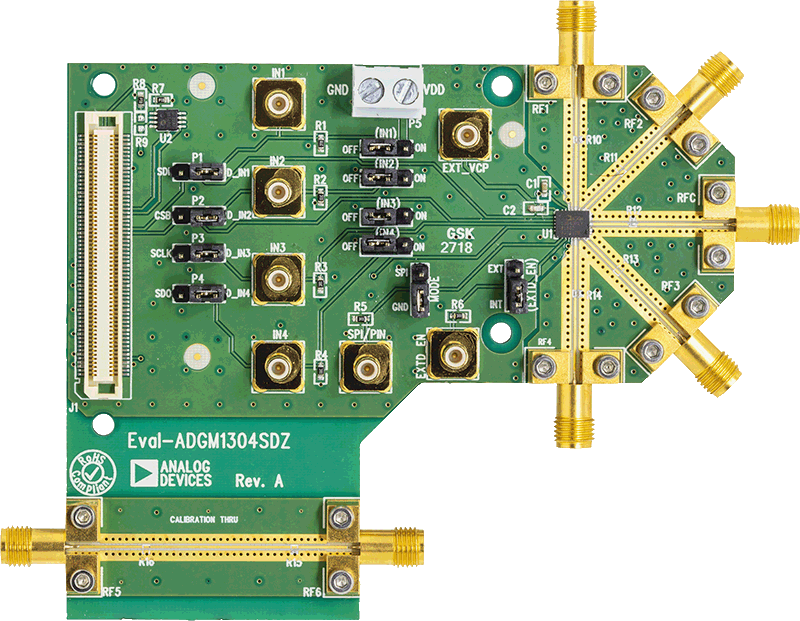

评估套件 (1)
