概览
优势和特点
- 四通道参数测量单元(PMU)
FV、FI、FN（高Z）、MV、MI功能 - 4个可编程电流范围（内部RSENSE）
±5uA、±20uA、±200uA和±2mA - 1个高达±80mA的可编程电流范围（外部RSENSE）
- 22.5V FV范围，提供不对称操作
- 集成式16位DAC提供可编程电平
- 片内增益和失调校正
- 适合无继电器系统的低电容输出
- 每通道片内比较器
- 欲了解更多信息，请参考数据手册
产品详情
AD5522是一款高性能、高集成度参数测量单元，包括四个独立的通道。每个单引脚参数测量单元(PPMU)通道包括五个16位、电压输出DAC，可设置驱动电压输入、箝位输入和比较器输入（高和低）的可编程输入电平。提供五个±5 μA至±80 mA的可编程驱动和测量电流范围。其中四个范围使用片内检测电阻；每通道使用片外检测电阻提供一个高达±80 mA的高电流范围。超过±80 mA的电流需要一个外部放大器。低电容DUT连接（FOH和EXTFOH）确保该器件适合无继电器测试系统。
该PMU的功能通过一个与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的简单三线式串行接口控制。50 MHz的接口时钟可快速更新模式。在83 MHz时，它还支持低压差分信号(LVDS)接口协议。每通道提供比较器输出，以便进行器件功能测试和表征。控制寄存器允许用户轻松地更改驱动或测量条件、DAC电平和所选电流范围。SDO（串行数据输出）引脚允许用户回读诊断信息。
应用
- 自动测试设备（ATE）
单位引脚参数测量单元（PPMU）
- 仪器仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

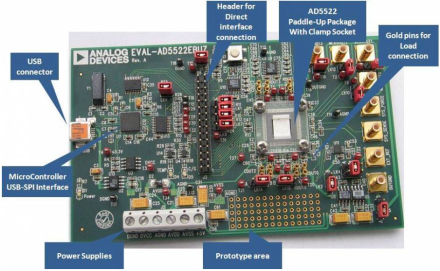

评估套件 (1)
参考资料
-
User Guide for the AD5522 Evaluation board11/30/2012WIKI
-
CN-010411/9/2010PDF247 kB
参考电路 (1)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

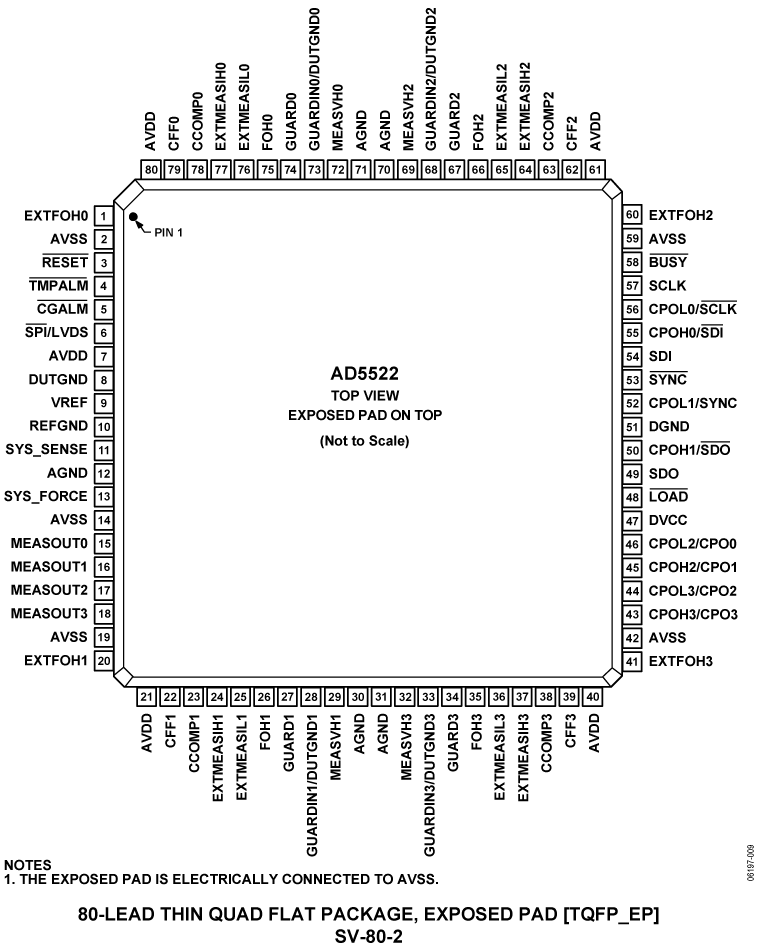

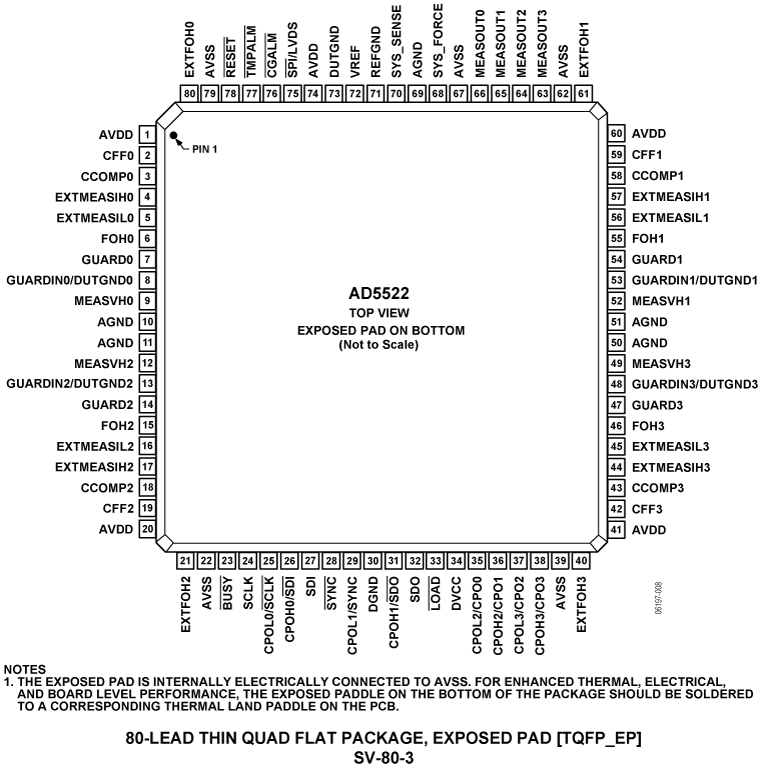

| AD5522JSVDZ | 材料声明 | 质量和可靠性 | 80-Lead TQFP (12mm x 12mm w/ EP) | |
| AD5522JSVUZ | 材料声明 | 质量和可靠性 | 80-Lead TQFP (12mm x 12mm w/ EP) | |
| AD5522JSVUZ-RL | 材料声明 | 质量和可靠性 | 80-Lead TQFP (12mm x 12mm w/ EP) | |
| Wafer Fabrication Data |
