用户手册 Rev. 0
1 查看全部

概览

优势和特点

  • 电源电压：3.3 V单电源
  • 宽频率范围
  • 用于RF信号的SMA连接器
  • 用于开关控制信号的SMB连接器
  • 用于分析仪校准的板载校准传输线

产品详情

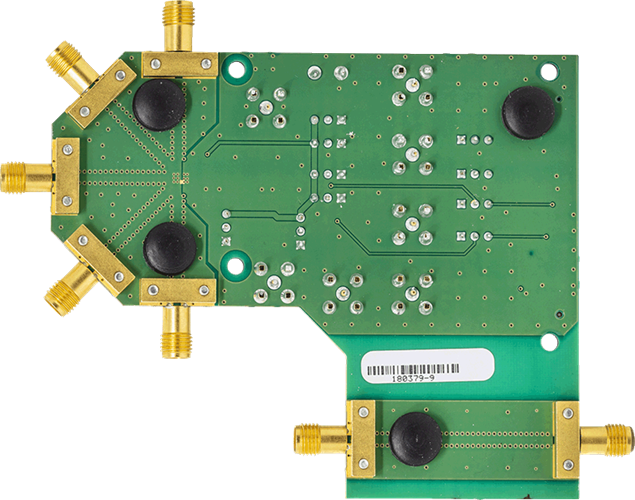

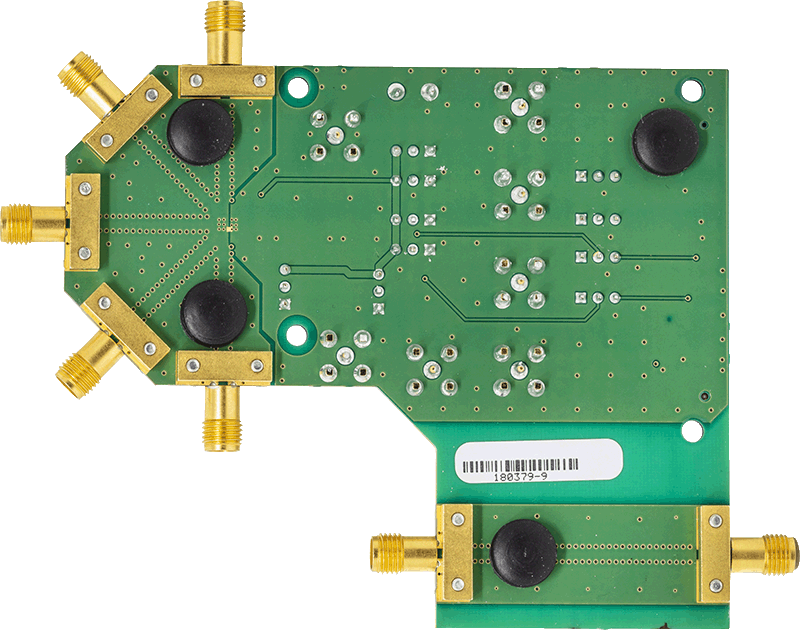

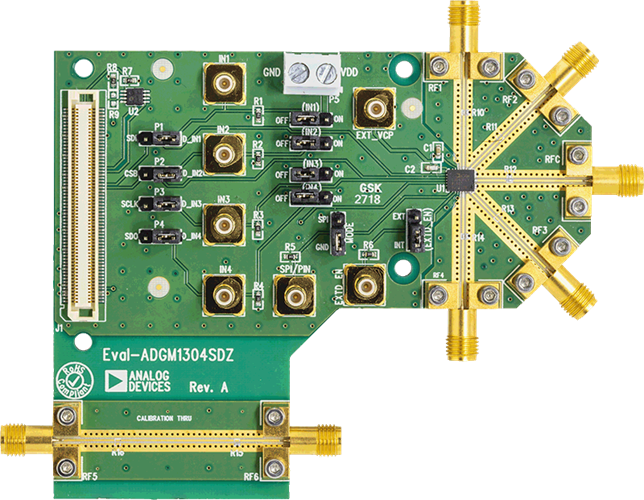

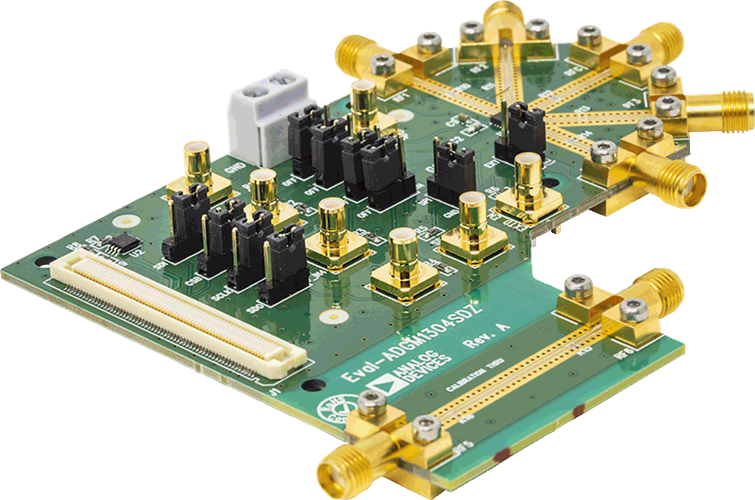

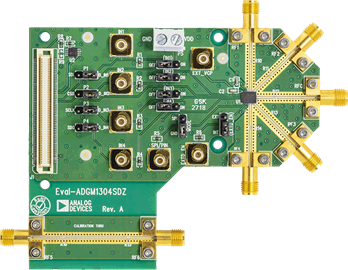

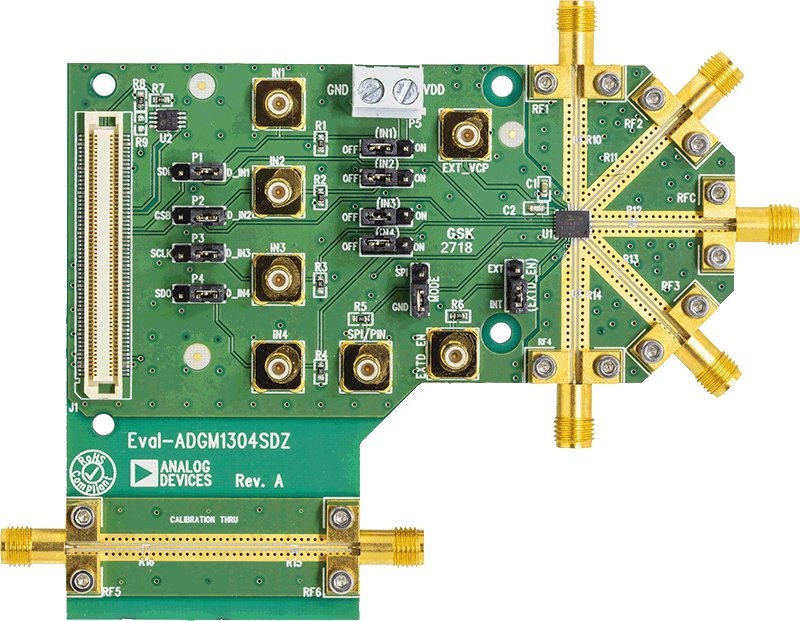

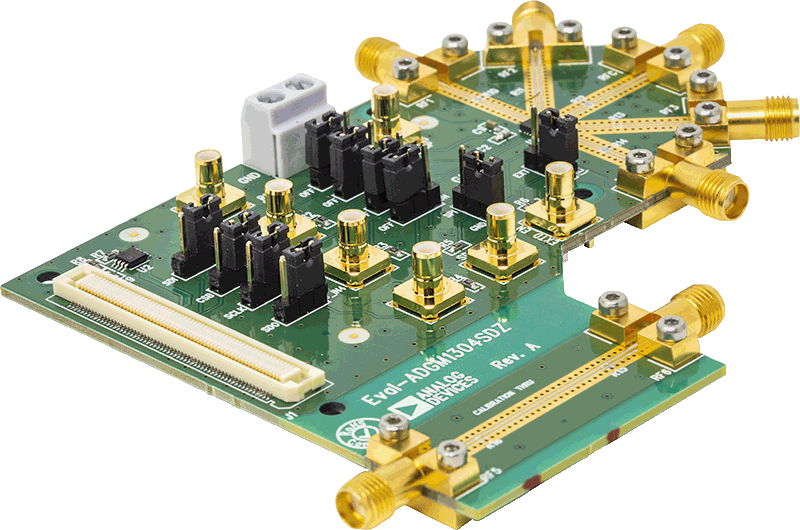

本用户指南描述用于评估宽带、单刀四掷(SP4T)、微机电系统(MEMS)开关ADGM1304和控制芯片的EVAL-ADGM1304SDZ评估板，均采用紧凑型、24引脚、5 mm × 4 mm × 0.95 mm、引脚架构芯片级封装(LFCSP)。SP4T开关采用ADI公司的MEMS开关技术，提供适合射频(RF)应用的出色带宽性能、功耗处理能力和线性度。控制芯片可生成MEMS开关所需的高压信号，允许用户通过灵活的互补金属氧化物半导体(CMOS)兼容型、低压晶体管对晶体管逻辑(LVTTL)兼容型并行接口以及串行外设接口(SPI)控制操作。多个ADGM1304器件可通过菊花链方式连接起来，从而以极少的数字走线实现多器件配置。

对于SPI接口，该评估板通过系统演示平台(SDP)板连接到PC的通用串行总线(USB)端口。EVAL-SDP-CB1Z板（SDP-B控制器板）可在ADI公司网站上订购：www.analog.com/SDP-B。

EVAL-ADGM1304SDZ配有用于RF和控制信号的连接器和链路，允许用户控制开关操作并评估ADGM1304的性能。

使用本评估板时，应同时参阅ADGM1304数据手册和本用户指南。
