LT3045-1

具 VIOC 控制功能的 20V、500mA、超低噪声、超高 PSRR 线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3045-1 Demo Circuit - Ultralow Noise LDO (3.8-20V to 3.3V @ 500mA) Download 2.68 KB LTspice LT3045-1 Demo Circuit - Paralleled Ultralow Noise, Ultrahigh PSRR LDO Regulator (3.5-20V to 3.3V @ 2A) Download 6.56 KB LTspice LT3045-1 - LDO Linear Regulators, LT8608 - Step-Down (Buck) Regulators Download 3.45 KB
产品模型 8
特性
  • 超低 RMS 噪声：0.8μVRMS (10Hz 至 100kHz)
  • 超低点噪声：2nV/√Hz (在 10kHz)
  • 超高 PSRR：76dB (在 1MHz)
  • 输出电流：500mA
  • 宽输入电压范围：1.8V 至 20V
  • 单个电容器改善噪声和 PSRR
  • 100μA SET 引脚电流：±1% 初始准确度
  • VIOC 引脚用于控制上游稳压器以较大限度地减少功率耗散
  • 可由单个电阻器设置输出电压
  • 可编程电流限值
  • 低压差电压：260mV
  • 输出电压范围：0V 至 15V
  • 可编程电源良好
  • 快速启动能力
  • 精准的使能 / UVLO
  • 可并联多个器件以降低噪声和提供较高的电流
  • 具折返的内部电流限制
  • 最小输出电容器：10μF (陶瓷)
  • 反向电池和反向电流保护
  • 12 引脚 MSOP 封装和 3mm x 3mm DFN 封装
更多细节
show more Icon

LT®3045-1 是一款高性能低压差线性稳压器，其采用 LTC 的超低噪声和超高 PSRR 架构以为对噪声敏感的应用供电。LT3045-1 被设计为后随一个高性能电压缓冲器的高精度电流基准，其可容易地通过并联以进一步降低噪声、增加输出电流和在 PCB 上散播热量。除了 LT3045 的特性集之外，LT3045-1 还内置了一种用于控制一个上游开关转换器的 VIOC 跟踪功能，以在 LT3045-1 的两端保持一个恒定的电压，从而较大限度地减少功率耗散。

该器件可在 260mV 典型压差电压条件下提供 500mA。工作静态电流的标称值为 2.3mA，并在停机模式中减小至 <<1μA。LT3045-1 的宽输出电压范围 (0V 至 15V) 及保持单位增益操作的能力可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与设定的输出电压无关。此外，该稳压器还拥有可编程电流限值、快速启动能力和用于指示输出电压调节的可编程电源良好。

LT3045-1 可在采用一个 10μF (最小值) 陶瓷输出电容器的情况下实现稳定。内置保护功能电路包括反向电池保护、反向电流保护以及具折返的内部电流限制和具迟滞的热限制。LT3045-1 采用耐热性能增强型12引脚 MSOP 封装和 3mm x 3mm DFN 封装。



应用

  • RF 电源：PLL、VCO、混频器、低噪声放大器 (LNA)、功率放大器 (PA)
  • 非常低噪声仪表
  • 高速 / 高精度数据转换器
  • 医疗应用：成像、诊断
  • 精准型电源
  • 用于开关电源的后置稳压器
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3045-1 Demo Circuit - Ultralow Noise LDO (3.8-20V to 3.3V @ 500mA) Download 2.68 KB LTspice LT3045-1 Demo Circuit - Paralleled Ultralow Noise, Ultrahigh PSRR LDO Regulator (3.5-20V to 3.3V @ 2A) Download 6.56 KB LTspice LT3045-1 - LDO Linear Regulators, LT8608 - Step-Down (Buck) Regulators Download 3.45 KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3045-1

文档

13
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 设计笔记
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/05/2017
英文

LT3045-1: 20V, 500mA, Ultralow Noise, Ultrahigh PSRR Linear Regulator with VIOC Control Data Sheet

打开PDF文件

redirect
3.00M
download

下载 PDF

PDF Vector

PDF

更新 05/17/2017
日文

LT3045-1: 20V、500mA、超低ノイズ、 VIOC制御を備える超高PSRRリニア・レギュレータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 05/15/2017
英文
DC2593A - Demo Manual redirect icon

268.00K

download

下载 PDF

PDF Vector

PDF

更新 06/05/2018
英文
DC2637A - Demo Board Manual redirect icon

557.79 K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R531 Reliability Data redirect icon

23.66 K

download

下载 PDF

设计笔记

3

PDF Vector

HTML

更新 09/01/2019
英文
Negative Linear Regulator Features 0.8 µV RMS Noise and 74 dB Power Supply Rejection Ratio at 1 MHz redirect icon

PDF Vector

HTML

更新 09/26/2019
中文
负线性稳压器具有0.8 µV RMS噪声和74 dB电源抑制比（1 MHz时） redirect icon

PDF Vector

HTML

更新 09/01/2019
日文
0.8μVのRMSノイズ、1MHzで74dBのPSRRを達成した負電圧リニア・レギュレータ redirect icon

技术文章

3

PDF Vector

HTML

更新 04/01/2015
英文
Industry’s First 0.8µVRMS Noise LDO Has 79dB Power Supply Rejection Ratio at 1MHz redirect icon

PDF Vector

HTML

更新 05/03/2024
英文
A Switch-Mode Power Supply Quiet Enough to Directly Power Noise-Sensitive Devices redirect icon

PDF Vector

HTML

更新 05/03/2024
日文
ノイズに敏感なデバイスに直接給電できるだけの低ノイズ性能を備えたスイッチモード電源 redirect icon

应用笔记

2

PDF Vector

HTML

更新 02/29/2016
英文
AN-159: Measuring 2nV/√Hz Noise and 120dB Supply Rejection on Linear Regulators redirect icon

PDF Vector

HTML

更新 02/29/2016
中文
AN-159: Measuring 2nV/√ Hz Noise and 120dB Supply Rejection on Linear Regulators redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 8
show more Icon

数据手册 1

LT3045-1: 20V, 500mA, Ultralow Noise, Ultrahigh PSRR Linear Regulator with VIOC Control Data Sheet

可靠性数据 1

R531 Reliability Data

用户手册 2

DC2593A - Demo Manual
DC2637A - Demo Board Manual

应用笔记 1

AN-159: Measuring 2nV/√ Hz Noise and 120dB Supply Rejection on Linear Regulators

设计笔记 1

负线性稳压器具有0.8 µV RMS噪声和74 dB电源抑制比（1 MHz时）

技术文章 2

Industry’s First 0.8µVRMS Noise LDO Has 79dB Power Supply Rejection Ratio at 1MHz
A Switch-Mode Power Supply Quiet Enough to Directly Power Noise-Sensitive Devices

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3045EDD-1#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3045EDD-1#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3045EMSE-1#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3045EMSE-1#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3045IDD-1#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3045IDD-1#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3045IMSE-1#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3045IMSE-1#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3045EMSE-1#PBF

量产

LT3045EMSE-1#TRPBF

量产

LT3045IMSE-1#PBF

量产

LT3045IMSE-1#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3045EMSE-1#PBF

量产

LT3045EMSE-1#TRPBF

量产

LT3045IMSE-1#PBF

量产

LT3045IMSE-1#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述

数字电源系统管理器1
LTC2975
popup image
Cart

推荐新设计使用

具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器

部分模型 产品周期 描述
LT3042
popup image
Cart

推荐新设计使用

20V、200mA、超低噪声、超高 PSRR RF 线性稳压器

LT3045
popup image
Cart

推荐新设计使用

20V、500mA、超低噪声、超高 PSRR 线性稳压器

评估套件 3

reference details image

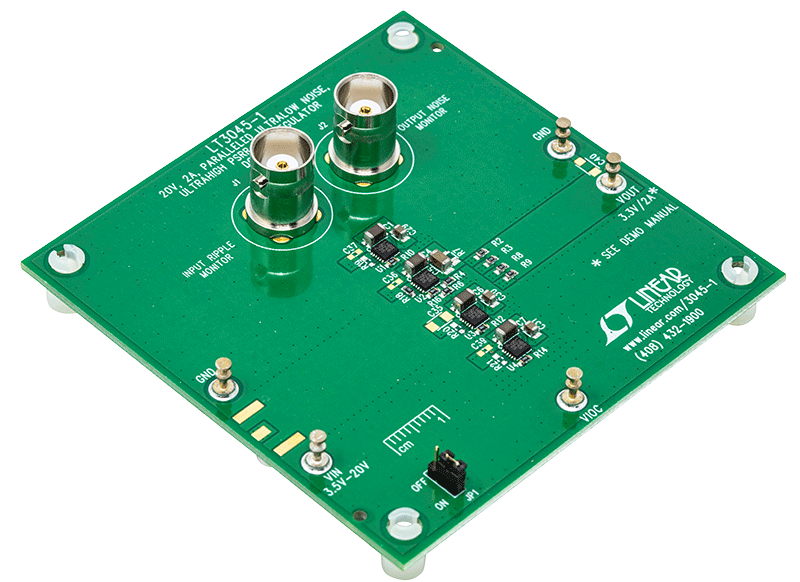

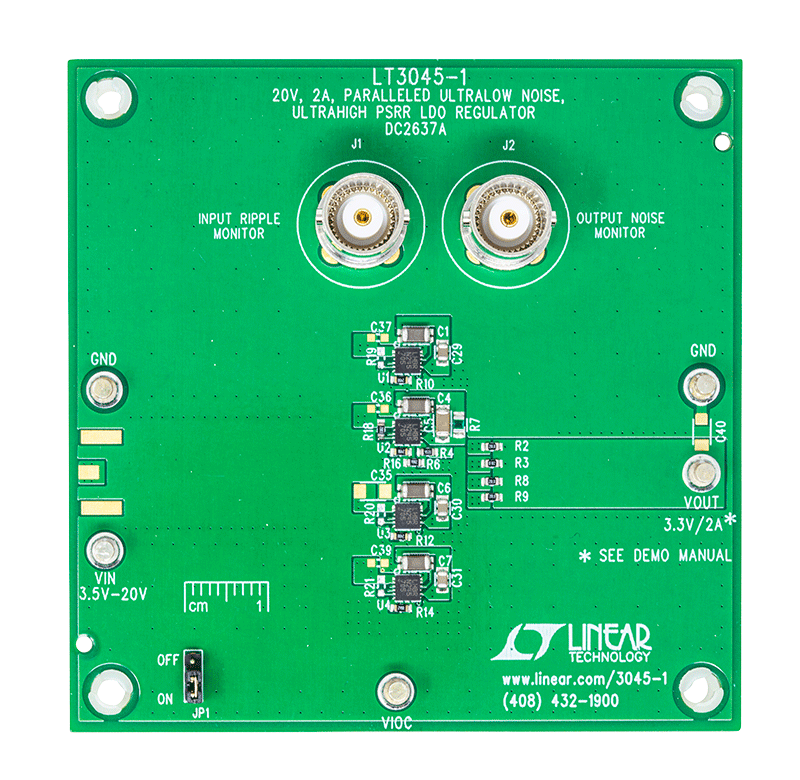

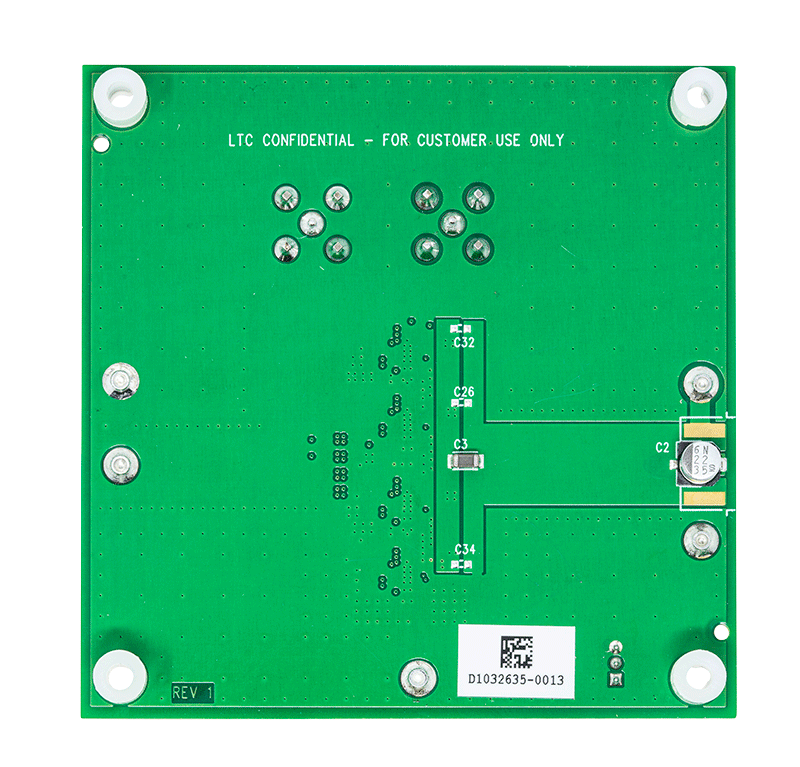

DC2637A

LT3045EDD-1演示板|20V、2A（4个并联IC）超低噪声、超高PSRR LDO稳压器

zoom

DC2637A

LT3045EDD-1演示板|20V、2A（4个并联IC）超低噪声、超高PSRR LDO稳压器

download icon

下载

 print icon

打印
DC2637A
LT3045EDD-1演示板|20V、2A（4个并联IC）超低噪声、超高PSRR LDO稳压器
立即购买 更多内容

产品详情

演示电路2637A具有四个并联的LT3045EDD-1，可生成具有可编程限流功能的超低噪声、超高电源电压抑制比(PSRR)低压差(LDO)稳压器。DC2637A的输入电压范围为3.8V至20V，通过将四个LT3045EDD-1与仅为20mΩ的镇流电阻并联，能够提供高达2A的输出电流。

LT3045EDD-1的VIOC跟踪功能可控制上游开关转换器，以便在稳压器上保持恒定电压，从而将功耗降至低点。在并联配置中，仅将一个IC的VIOC引脚连接到开关转换器，同时其他IC的VIOC引脚保持悬空。电源良好反馈(PGFB)引脚用于设置可编程电源良好阈值，还可以激活快速启动电路。当它们并联时，PGFB仅在一个IC上进行设置。LT3045-1通过将各器件上的电阻从ILIM连接到GND，还提供可编程限流功能。通过检测ILIM引脚电压也可实现电流监控。

内置保护功能包括电池反接保护、反向电流保护、具有折返功能的内部限流以及带迟滞的热过载。

LT3045-1数据手册提供了该器件、操作原理和应用信息的完整描述。必须结合演示电路2637A的演示手册阅读该数据手册。LT3045EDD-1采用12引脚(3mm × 3mm) DFN塑料封装组装，IC底部带有裸露焊盘。为实现较大散热性能，适当设计电路板布局至关重要。

资料

pdf icon

PDF

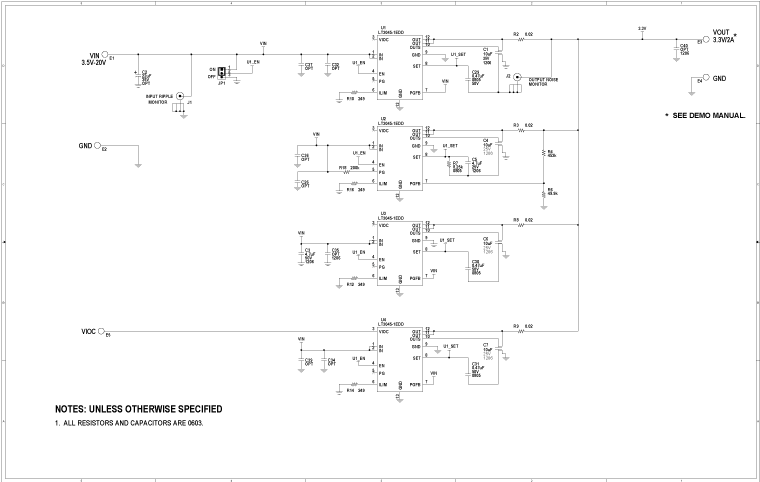

DC2637A - Schematics Download

30.00K

pdf icon

ZIP

DC2637A - Design Files Download

1.00M

pdf icon

PDF

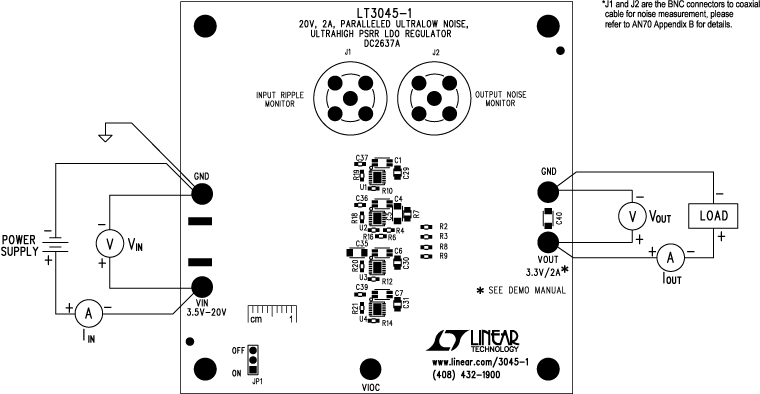

DC2637A - Demo Board Manual Download

557.79 K

更多 Arrow image
reference details image

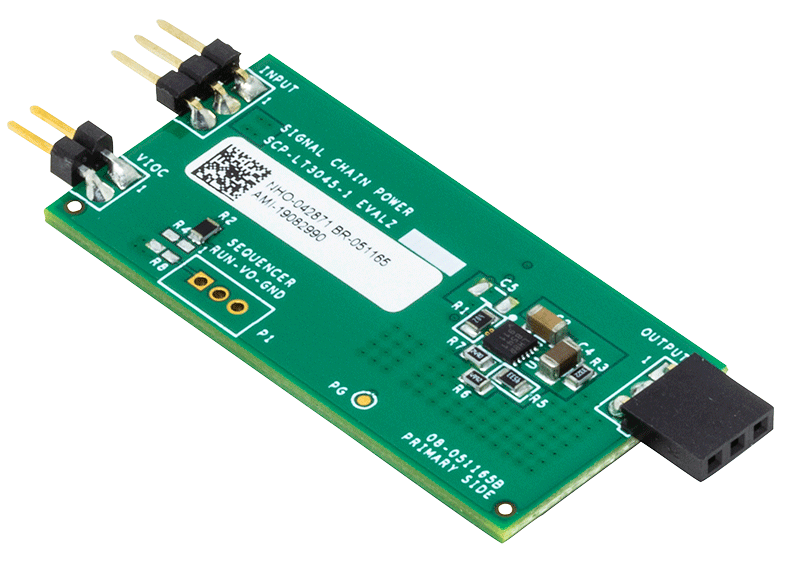

SCP-LT3045-1-EVALZ

LT3045-1 信号链评估板| 500mA 超低噪声正 LDO

zoom

SCP-LT3045-1-EVALZ

LT3045-1 信号链评估板| 500mA 超低噪声正 LDO

download icon

下载

 print icon

打印
SCP-LT3045-1-EVALZ
LT3045-1 信号链评估板| 500mA 超低噪声正 LDO
立即购买 更多内容

产品详情

演示电路 SCP-LT3045-1-EVALZ 是 20V、500mA 低压降（LDO）稳压器，设计用于噪声敏感电路中同类较佳的低噪声操作。它易于配置用于较宽的输出范围，并具有高 PSRR，操作极为安静。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT3045-1 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3045-1 数据手册。

资料

pdf icon

PDF

SCP-LT3045-1-EVALZ - Demo Manual (Rev.0) Download

1.46 M

pdf icon

PDF

SCP-LT3045-1-EVALZ - Schematic Download

55.6 K

pdf icon

ZIP

SCP-LT3045-1-EVALZ - Design Files Download

2.79 M

更多 Arrow image
reference details image

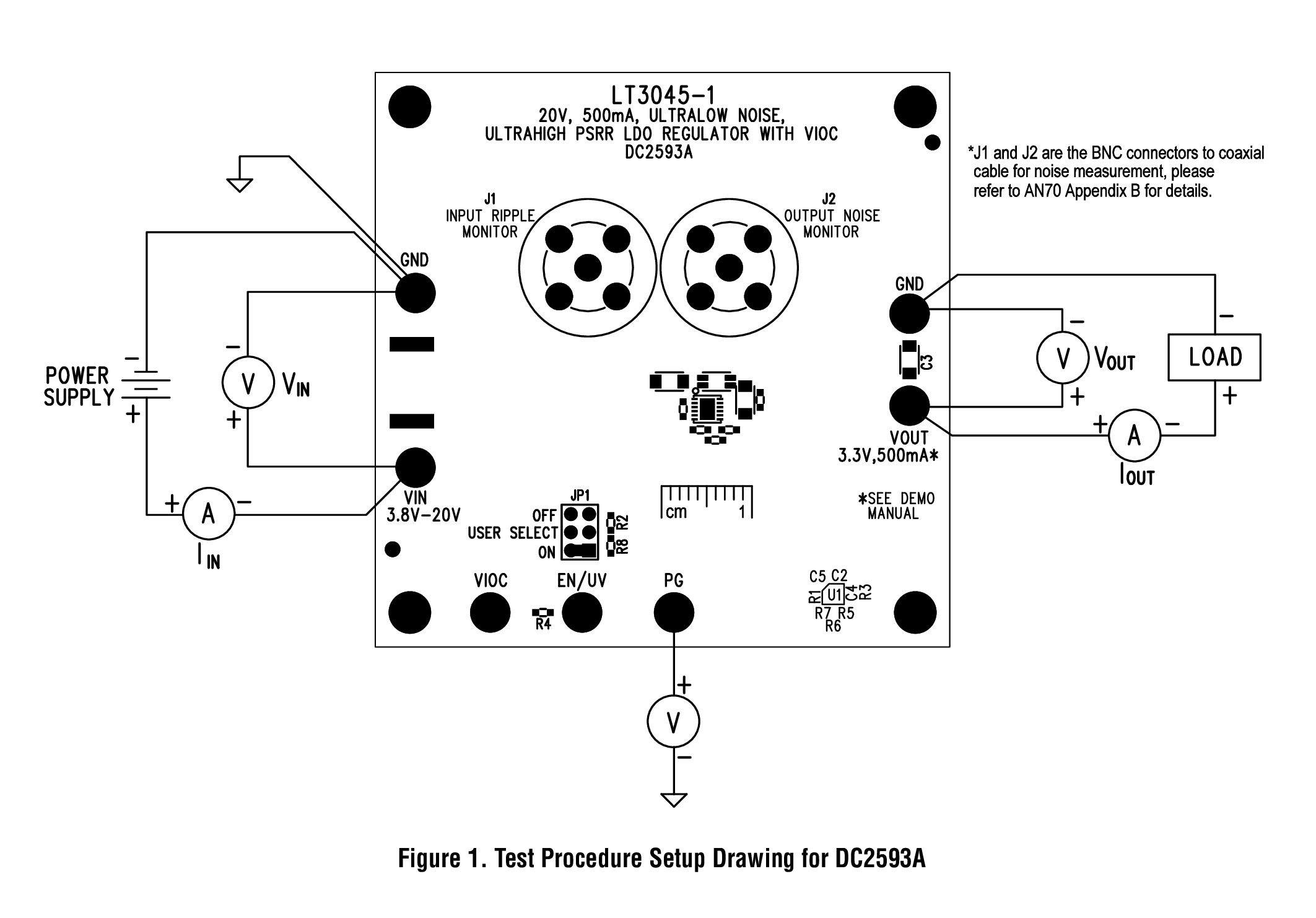

DC2593A

LT3045EDD-1演示板 | 超低噪声LDO，3.8V ≤ VIN≤ 20V，VOUT = 3.3V (500mA)

zoom

DC2593A

LT3045EDD-1演示板 | 超低噪声LDO，3.8V ≤ VIN≤ 20V，VOUT = 3.3V (500mA)

download icon

下载

 print icon

打印
DC2593A
LT3045EDD-1演示板 | 超低噪声LDO，3.8V ≤ VIN≤ 20V，VOUT = 3.3V (500mA)
立即购买 更多内容

产品详情

演示电路2593A内置LT3045EDD-1，这是一款具有可编程限流功能的500mA、超低噪声和超高电源电压抑制比(PSRR)低压差(LDO)稳压器。DC2593A的输入电压范围为3.8V至20V且具有3.3V输出。LT3045-1集成了VIOC跟踪功能以控制上游开关转换器，以便在LT3045-1上保持恒定电压，从而将功耗降至较低。

资料

pdf icon

PDF

DC2593A - Schematic Download

26.00K

pdf icon

ZIP

DC2593A - Design Files Download

0.00M

pdf icon

PDF

DC2593A - Demo Manual Download

268.00K

更多 Arrow image

评估套件3

evaluation kit item images

DC2637A

LT3045EDD-1演示板|20V、2A（4个并联IC）超低噪声、超高PSRR LDO稳压器
evaluation kit item images

SCP-LT3045-1-EVALZ

LT3045-1 信号链评估板| 500mA 超低噪声正 LDO
evaluation kit item images

DC2593A

LT3045EDD-1演示板 | 超低噪声LDO，3.8V ≤ VIN≤ 20V，VOUT = 3.3V (500mA)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3045-1 Demo Circuit - Ultralow Noise LDO (3.8-20V to 3.3V @ 500mA) Download

2.68 K

spice tool Lt Spice

LT3045-1 Demo Circuit - Paralleled Ultralow Noise, Ultrahigh PSRR LDO Regulator (3.5-20V to 3.3V @ 2A) Download

6.56 K

spice tool Lt Spice

LT3045-1 - LDO Linear Regulators, LT8608 - Step-Down (Buck) Regulators Download

3.45 K
