ADGM1121

推荐用于新设计

0 Hz/DC 至 18 GHz，DPDT MEMS 开关

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 频率范围为直流至 18 GHz
  • 高达 64 Gbps 的高比特率能力
  • 低插入损耗：
  • 8 GHz 时为 0.5 dB（典型值）
  • 16 GHz 时为 1.0 dB（典型值）
  • 高输入 IIP3：73 dBm（典型值）
  • 高 RF 功率处理能力：33 dBm（最大值）
  • 导通电阻：1.9 Ω（典型值）
  • 高直流电流处理能力：200 mA
  • 高开关周期数：1 亿次循环（最少值）
  • 快速开关时间：200 μs TON（典型值）
  • 集成 3.3 V 驱动器，可通过并行接口和 SPI 进行简单控制
  • 紧凑型集成无源元件，包括去耦和分流电阻器
  • 小 5 mm × 4 mm × 1 mm，24 引脚塑料封装
  • 温度范围：−40°C 至 +85°C

ADGM1121 是一款宽带双刀双掷 (DPDT) 开关，使用 ADI 公司的微机电系统 (MEMS) 开关技术制造。该技术可实现小尺寸、宽射频带宽、高线性和低插入损耗开关，工作频率低至 0 Hz/DC，使其成为满足各种射频和精密设备开关需求的理想解决方案。

集成驱动器芯片会产生高电压，从而以静电方式驱动可以由并行接口和串行外设接口 (SPI) 控制的开关。所有开关都是独立可控的。

该套件采用 24 引脚、5 mm × 4 mm × 1 mm 岸面栅格阵列 (LGA) 封装。为确保 ADGM1121 以最佳方式工作，请参见数据手册中的“关键运行要求”部分。

ADGM1121 的导通电阻 (RON) 性能受零件间差异、通道间差异、周期驱动、导通后建立时间、偏置电压和温度变化的影响。

应用

  • ATE 负载和探针板
  • 具有高速环回测试功能的直流
  • 高速 SerDes、PICe Gen4/5、USB4、PAM4
  • 继电器替代方案
  • 可重新配置滤波器/衰减器
  • 军用和微波无线电
  • 蜂窝基础设施：5G mm 波
ADGM1121
0 Hz/DC 至 18 GHz，DPDT MEMS 开关
ADGM1121 Chip Image ADGM1121 Functional Block Diagram ADGM1121 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
MEMS开关 3
ADGM1144
推荐用于新设计 0 Hz/DC至18 GHz、SP4T、MEMS开关
ADGM1304
推荐用于新设计

具有集成驱动器的 0 Hz/直流至 14 GHz 单刀四掷 MEMS 交换芯片
ADGM1004
推荐用于新设计

带集成驱动器的0 Hz至13 GHz、2.5kV HBM ESD SP4T MEMS开关
线性稳压器 7
ADP150
量产 超低噪声、150 mA CMOS线性调节器
ADP7112
推荐用于新设计 20 V、200 mA低噪声CMOS LDO线性稳压器
ADP7118
推荐用于新设计 20 V、200 mA、低噪声、CMOS LDO线性稳压器
LT3042
推荐用于新设计 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
LT1962
推荐用于新设计 300mA、低噪声 、微功率 LDO 稳压器
ADP7142
推荐用于新设计 40 V、200 mA、低噪声、CMOS LDO线性稳压器
LT3045-1
推荐用于新设计 具 VIOC 控制功能的 20V、500mA、超低噪声、超高 PSRR 线性稳压器
自动测试设备(ATE) 1
AD5522
量产 集成16位电平设置DAC的四参数测量单元
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • ADGM1121

S-参数 1

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADGM1121

评估 ADGM1121 0 Hz/DC 至 16 GHz、2 个 DPDT、MEMS 开关

立即购买 更多内容

特性和优点

  • 单电源电压：3.3 V
  • 宽频率范围：直流至 16 GHz
  • 适用于 RF 信号的 2.92 mm 连接器
  • 并行接口和 SPI
  • 适用于分析仪校准的板载 CALIBRATION THRU 传输线路

产品详情

用户指南介绍了用于 ADGM1121 的 EVAL-ADGM1121SDZ，这是一种双芯片 RF 开关解决方案，包含双刀双掷、微机电系统 (MEMS) 开关和一种控制芯片，它们共同封装在紧凑的 5.00 mm × 4.00 mm × 1.00 mm LGA 封装中。

DPDT 开关采用 ADI 公司的 MEMS 开关技术，为射频应用提供带宽、功率处理能力和线性度方面的最佳性能。控制芯片生成 MEMS 开关所需的高压信号，并允许用户通过简单灵活的互补金属氧化物半导体 (CMOS)/低压晶体管至晶体管逻辑 (LVTTL) 兼容并行接口以及通过串行外设接口 (SPI) 控制其操作。可以将多个 ADGM1121 器件以菊花链方式连接在一起，从而以最少的数字线路配置多个器件。

对于 SPI，EVAL-ADGM1121SDZ 通过系统演示平台 (SDP) 板连接到 PC 的 USB 端口。用户可在 ADI 公司网站上订购 EVAL-SDP-CB1Z 板（SDP-B 控制器板）。

EVAL-ADGM1121SDZ 配备用于射频和控制信号的连接器以及用于控制开关操作和评估其性能的链路。

有关 ADGM1121 的完整详细信息，请参阅 ADGM1121 数据手册，在使用 EVAL-ADGM1121SDZ 时，必须同时参阅该数据手册和本用户指南。

eval board
schematic 4
schematic 5
schematic 6
EVAL-24LGA54EBZ

开关和多路复用器产品组合中 24 引脚 LGA 器件的评估板

立即购买 更多内容

特性和优点

  • 24 引脚、5mm × 4mm LGA 评估板
  • 主套件的插座，可轻松更换
  • 用于输入和输出信号的 SMA 连接器
  • 集成 Arduino 扩展板支持

产品详情

EVAL-24LGA54EBZ 可以轻松评估开关和多路复用器产品组合中单独购买的 24 引脚栅格阵列 (LGA) 封装设备。EVAL-24LGA54EBZ 配备一个插座，可将 24 引脚 LGA 套件固定到评估板上，无需焊接。

用户指南中的图 1 显示了 EVAL-24LGA54EBZ。24 引线 LGA 器件可以轻松插入评估板的中央插座，该评估板专为灵活测试各种开关配置而设计。每个设备引脚连接到一个接头（K1 到 K17），允许用户路由信号、将引脚接地或根据需要配置引脚。K7 至 K13 支持通用输入/输出 (I/O) 或接地连接。EVAL-24LGA54EBZ 支持以下两种控制模式：使用 K14 至 K17 的内部逻辑或使用 K1 至 K4 的串行外设接口 (SPI)。通过 K5 选择控制模式，连接到 GND 可实现内部控制，连接到 VDD 可实现 SPI 控制。EVAL-24LGA54EBZ 具有超小型 A 版 (SMA) 连接器（J1 至 J11），可直接连接到设备引脚并用于信号访问，使用户能够在测试期间轻松应用或监控控制信号。

被测设备 (DUT) 的完整规格可在相应的产品数据表中找到，使用 EVAL-24LGA54EBZ 时必须查阅 EVAL-24LGA54EBZ 用户指南。
EVAL-ADGM1121
评估 ADGM1121 0 Hz/DC 至 16 GHz、2 个 DPDT、MEMS 开关

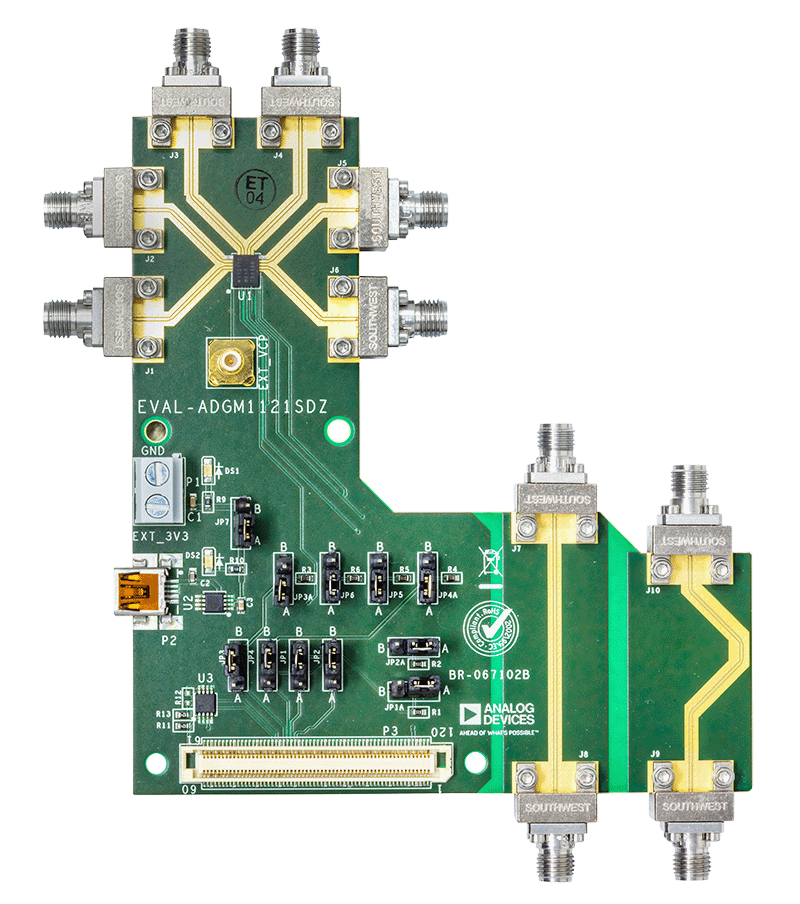

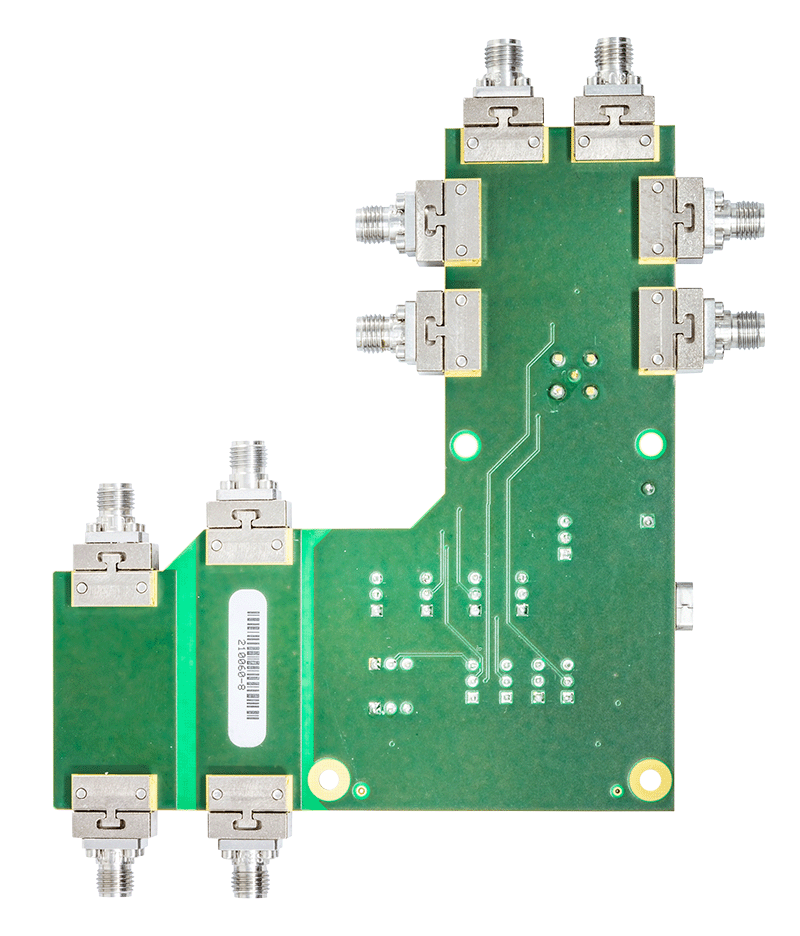

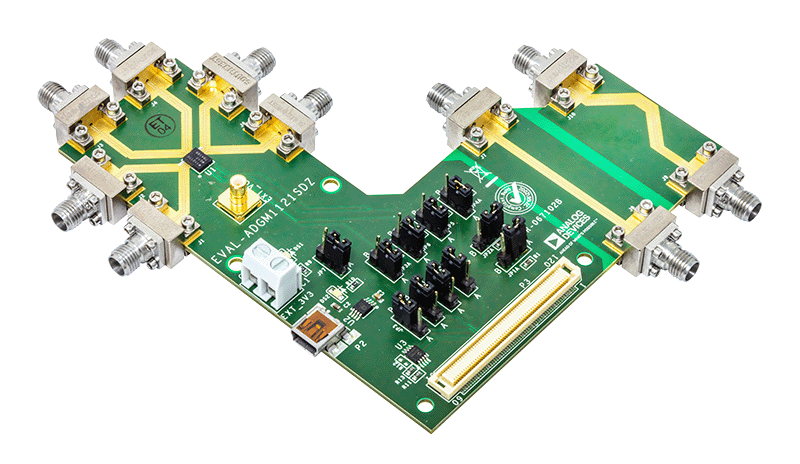

EVAL-ADGM1121SDZ Evaluation Board EVAL-ADGM1121SDZ Evaluation Board - Top View EVAL-ADGM1121SDZ Evaluation Board - Bottom View
EVAL-24LGA54EBZ
开关和多路复用器产品组合中 24 引脚 LGA 器件的评估板
EVAL 24LGA54EBZ Board Photo Angle View EVAL 24LGA54EBZ Board Photo Top View EVAL 24LGA54EBZ Board Photo Bottom View
