ADF4355-3

集成VCO的微波宽带频率合成器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • RF输出频率范围: 51.5625 MHz至6600 MHz
  • 小数N分频频率合成器和整数N分频频率合成器
  • 高分辨率38位模数
  • 低相位噪声电压控制振荡器(VCO)
  • 可编程1/2/4/8/16/32/64分频输出
  • 模拟、数字、电荷泵和VCO电源:
    3.3 V

  • 逻辑兼容性: 1.8 V
  • 可编程双模预分频器:4/5或8/9
  • 可编程的输出功率
  • RF输出静音功能
  • 三线式串行接口
  • 模拟和数字锁定检测



更多细节
show more Icon

ADF4355-3结合外部环路滤波器和外部参考频率使用时,可实现小数N分频或整数N分频锁相环(PLL)频率合成器。 其他频率输出的一系列分频器可实现51.5625 MHz至6600 MHz的工作频率。

ADF4355-3具有集成VCO,其基波输出频率范围为3400 MHz至6800 MHz。 此外,VCO频率可进行1、2、4、8、16、32或64分频,因此用户可以产生低至54 MHz的RF输出频率。 对于要求隔离的应用,RF输出级可以实现静音。 静音功能既可以通过引脚控制,也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4355-3采用3.15 V至3.45 V的模拟、数字、电荷泵和VCO电源工作。此外,ADF4355-3还内置硬件和软件省电模式。

应用
  • 无线基础设施(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
  • 点到点/点到多点微波链路
  • 卫星/VSAT
  • 测试设备/仪器仪表
  • 时钟产生



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

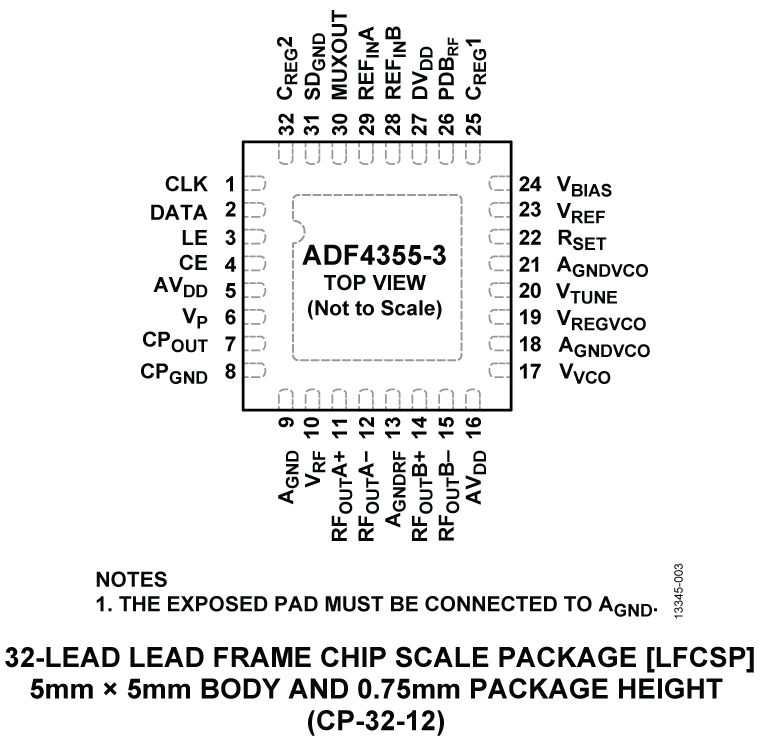

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADF4355-3BCPZ
  • HTML
  • HTML
ADF4355-3BCPZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADF4355-3

ADF4355-3 评估板

zoom

EVAL-ADF4355-3

ADF4355-3 评估板

ADF4355-3 评估板

特性和优点

  • 独立自足式评估板,包括集成VCO的频率合成器ADF4355-3、122.88 MHz差分温控晶体振荡器(TCXO)、环路滤波器(35 kHz)、USB接口和稳压器
  • 从PC通过Windows®软件控制频率合成器的功能
  • 由外部6 V电源供电


产品详情

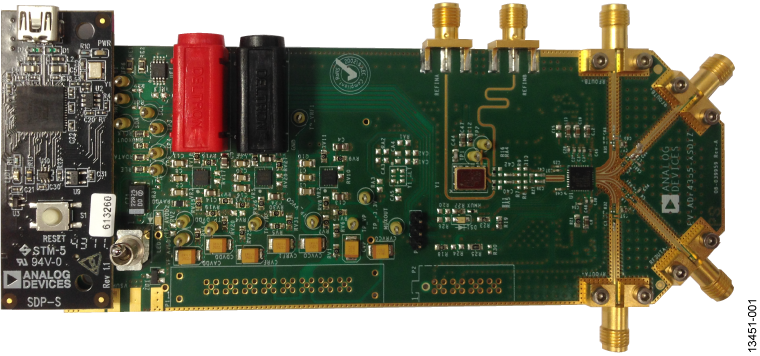

EV-ADF4355-3SD1Z用于评估集成VCO以支持锁相环(PLL)的频率合成器ADF4355-3的性能。 评估板的照片如图1所示。评估板包含集成VCO的频率合成器ADF4355-3、122.88 MHz差分参考(TCXO)、环路滤波器、USB接口、电源连接器和超小A型(SMA)连接器。 附送一条USB线缆用以将评估板连接到PC的USB端口。


为了简化对频率合成器的编程,请从www.analog.com/ADF4355-3下载基于Windows的软件。


该评估板需使用SDP-S(如图1所示,但不随套件提供)。 通过SDP-S可对EV-ADF4355-3SD1Z器件进行软件编程。

该评估板需使用SDP控制器版以连接PC。 SDP控制器板通过USB 2.0连接至PC。 评估板将连接至SDP控制器板。 评估板无法直接连接至PC。 在PC上运行的评估软件通过SDP控制器板与评估板通信。 SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。 如果以前未购买过SDP控制器板,请购买该产品以确保获得完整的评估设置。
