概览

优势和特点

  • 增益:14 dB(典型值)
  • 工作频率范围:0.01 GHz至10 GHz
  • 输入/输出内部匹配至50 Ω
  • 高输入线性度
    o 1 dB压缩(P1dB):20 dBm(典型值)
    o 输出三阶交调截点(IP3):33 dBm(典型值)
  • 电源电压:5 V(典型值)

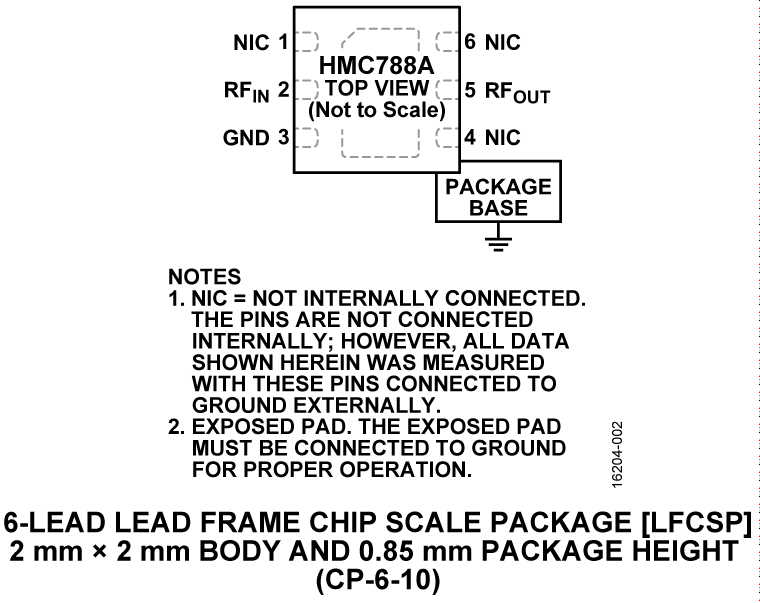

  • 2 mm × 2 mm、6引脚引脚架构芯片级封装
HMC788A-EP支持防务和航空航天应用(AQEC标准)
  • 下载HMC788A-EP数据手册(pdf)
  • 扩展工业温度范围:-55°C至+105°C
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供

产品详情

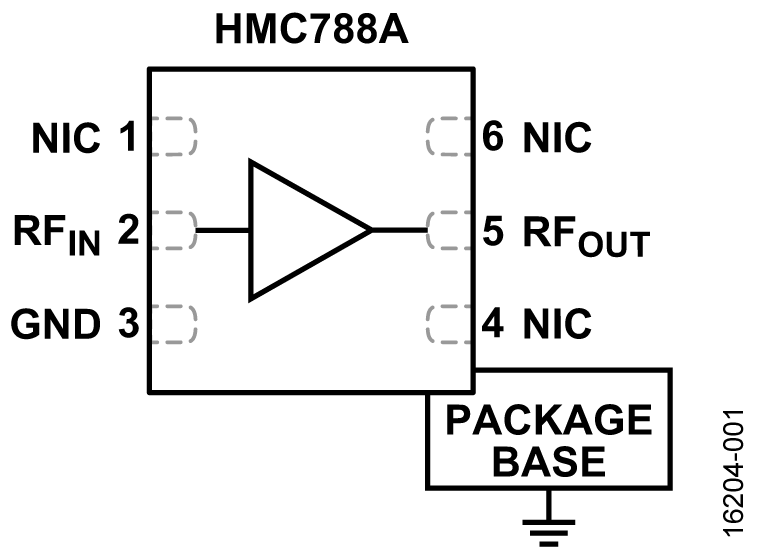

HMC788A是一款0.01 GHz10 GHz、增益模块、单芯片微波集成电路(MMIC)放大器,采用砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)技术制造。

此款2 mm × 2 mm LFCSP放大器可用作级联50 Ω增益级,或用于驱动输出功率高达20 dBm的许多ADI公司单平衡和双平衡混频器的本振(LO)端口。

HMC788A提供14 dB的增益,33 dBm的输出IP3,且采用5 V电源时功耗仅76 mA

达林顿反馈对可降低对正常工艺变化的敏感度,提供出色的温度增益稳定性,只需极少的外部偏置元件。

应用

  • 蜂窝、3GLTEWiMAX4G
  • LO驱动器应用
  • 微波无线电
  • 测试与测量设备
  • 超宽带(UWB)通信

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

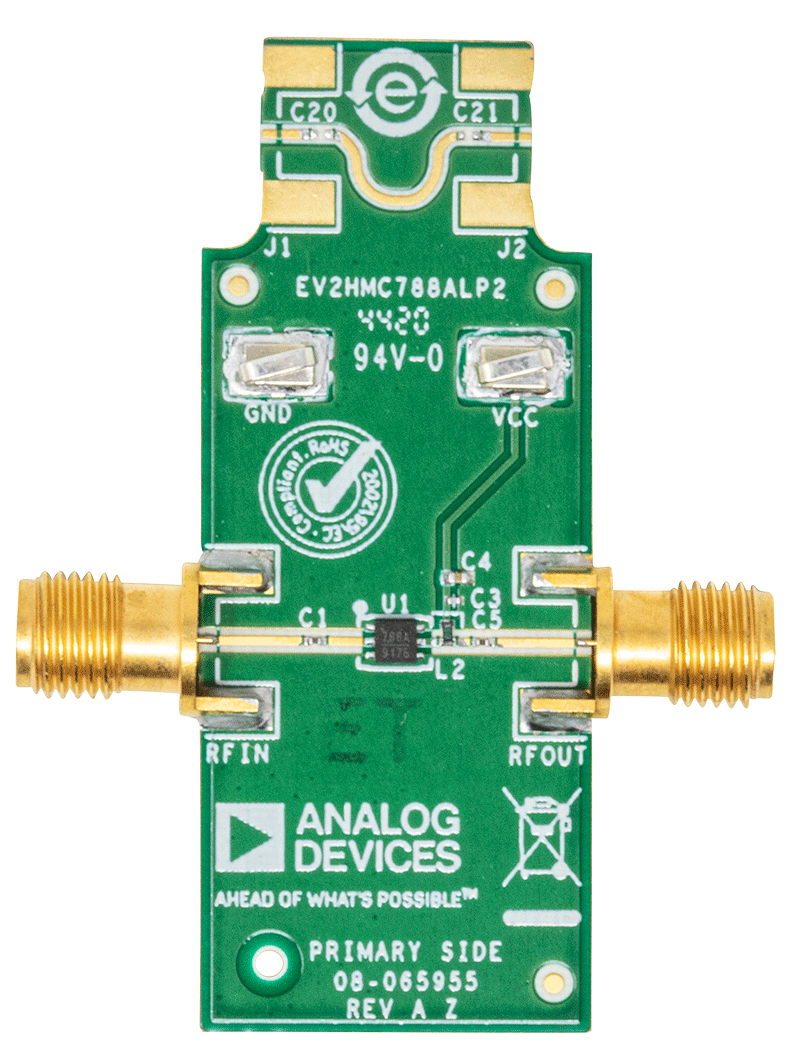

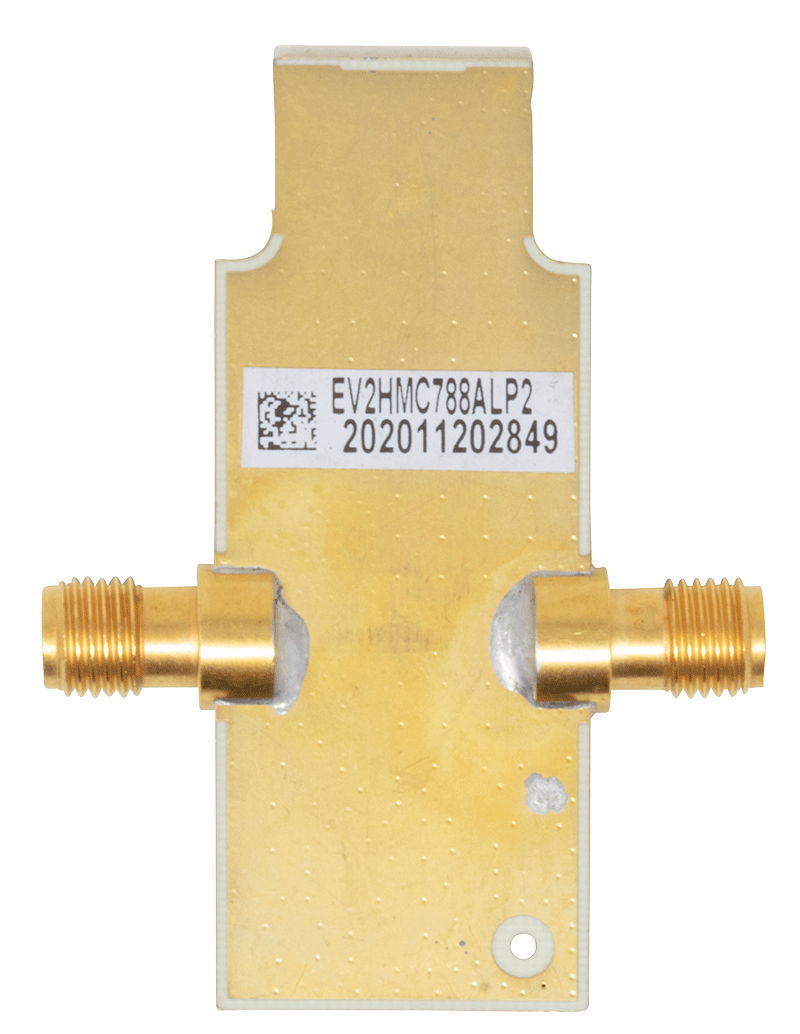

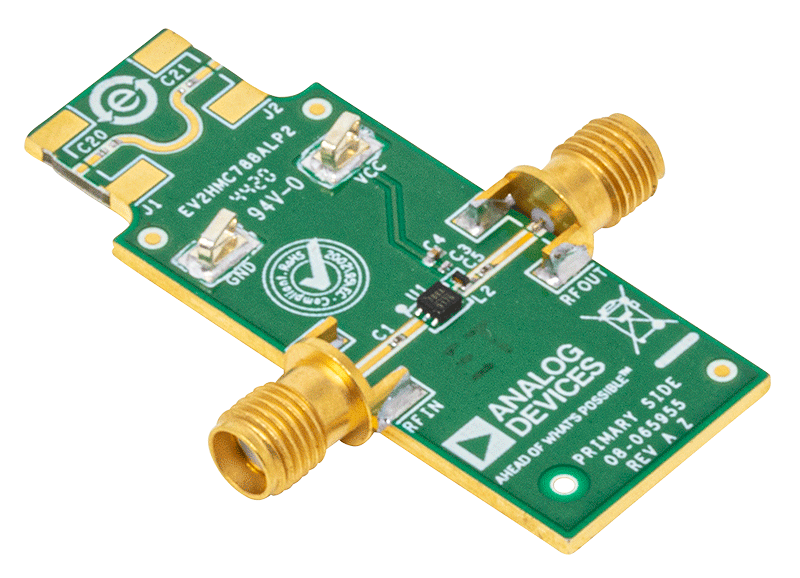

评估套件 (1)

工具及仿真模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

参考电路 (1)
