AD9988

4T4RダイレクトRFレシーバーおよびトランスミッタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1200.54
特長
  • 柔軟性の高い再構成可能な無線共通プラットフォーム設計
    • 最大1.2GHzのトランスミッタ/レシーバー・チャンネル帯域幅(4T4R)
    • 最大7.5GHzのRF DAC/RF ADC RF周波数範囲
    • マルチチップ同期機能搭載のオンチップPLL
      • 外部RFクロック入力オプション
  • 汎用デジタル機能
    • インターポレーション・フィルタとデシメーション・フィルタを選択可能
    • 設定可能なDDCとDUC
      • 8つの微調整・複素DUC(FDUC)と4つの粗調整・複素DUC(CDUC)
      • 8つの微調整・複素DDC(FDDC)と4つの粗調整・複素DDC(CDDC)
      • FDUCおよびFDDCにより完全にバイパス可能
      • DUC/DDCごとに2つの独立した48ビットNCO
    • レシーバーのイコライゼーション用にプログラマブルな192タップPFIRフィルタ
      • GPIOを介して4つの異なるプロファイル設定をロード可能
    • AGC対応レシーバー
      • 高速AGC制御用の低遅延・高速検出
      • 低速AGC制御用の信号監視
      • 専用のAGC対応ピン
      • DPD対応トランスミッタ
        • 送信データ・パスごとにプログラマブルな遅延とゲイン
        • DPDオブザベーション・パスのDDC遅延粗調整
      • 実数または複素数デジタル・データ(8、12または16ビット)をサポート
  • 補助機能
    • 分周比を選択可能なADCクロック・ドライバ
    • パワー・アンプ後段の保護回路
    • 温度モニタリング・ユニット内蔵
    • モード間のトグルをサポートするプログラマブルなGPIOピン
    • TDD省電力オプションおよびADC共有
  • SERDES JESD204BまたはJESD204Cインターフェース、16レーン、最大24.75Gbps
    • 8レーンJESD204B/Cトランスミッタ(JTx)および8レーンJESD204B/Cレシーバー(JRx)
    • サブクラス1に対応
  • マルチデバイスの同期に対応

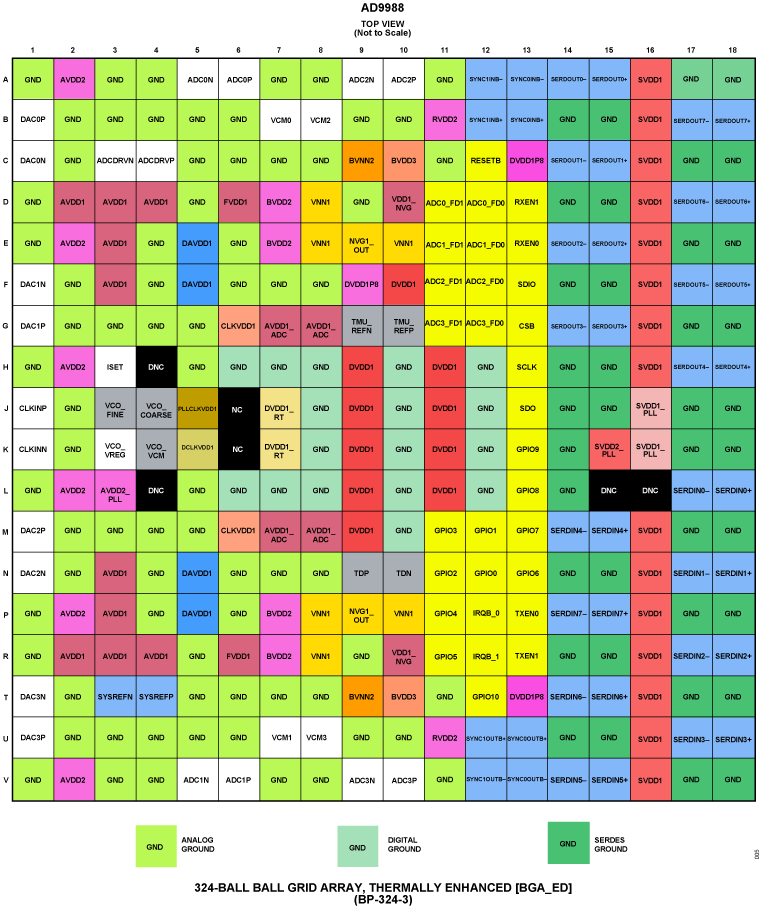

  • 15mm × 15mm、0.8mmピッチ、324ボールBGA
製品概要
show more Icon

AD9988は、16ビットで最大サンプル・レートが12GSPSのRF D/Aコンバータ(DAC)コアを4つ、12ビットで4GSPSのレートのRF A/Dコンバータ(ADC)コアを4つ内蔵した高集積デバイスです。このデバイスは、4T4R構成で4つのトランスミッタ・チャンネルと4つのレシーバー・チャンネルをサポートできます。この製品は、レシーバー・モードとオブザベーション・モード間でレシーバー・パスを共有できる、アンテナが4本のTDDトランスミッタ・アプリケーションに適しています。GPIOピンは、異なるユーザ・モードをサポートするよう設定およびトグルできますが、位相コヒーレンシは維持されます。サンプル分解能16ビットで、4T4R構成でサポートされている最大無線チャンネル帯域幅は1.2GHzです。AD9988は、16レーンの24.75Gbps JESD204Cまたは15.5Gbps JESD204Bシリアル・データ・ポート(送受信リンクごとに最大8レーン)、オンチップ・クロック逓倍器、マルチバンドのDC to RF無線アプリケーションを対象としたデジタル信号処理機能を特徴としています。

アプリケーション

  • ワイヤレス通信インフラストラクチャ
  • W-CDMA、LTE、LTE-A、大規模なマルチ入力マルチ出力(MIMO)
  • ポイントtoポイントのマイクロ波、Eバンド、および5Gミリ波
  • 広帯域通信システム
  • DOCSIS 3.0+ケーブル・モデム終端システム(CMTS)
  • 通信テストおよび計測システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1200.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9988BBPZ-4D4AC
  • HTML
  • HTML
AD9988BBPZRL-4D4AC
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 2, 2021

- 21_0097

Package Material Set and Data Sheet Change for AD9988 and AD9082

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 2, 2021

- 21_0097

arrow down

Package Material Set and Data Sheet Change for AD9988 and AD9082

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

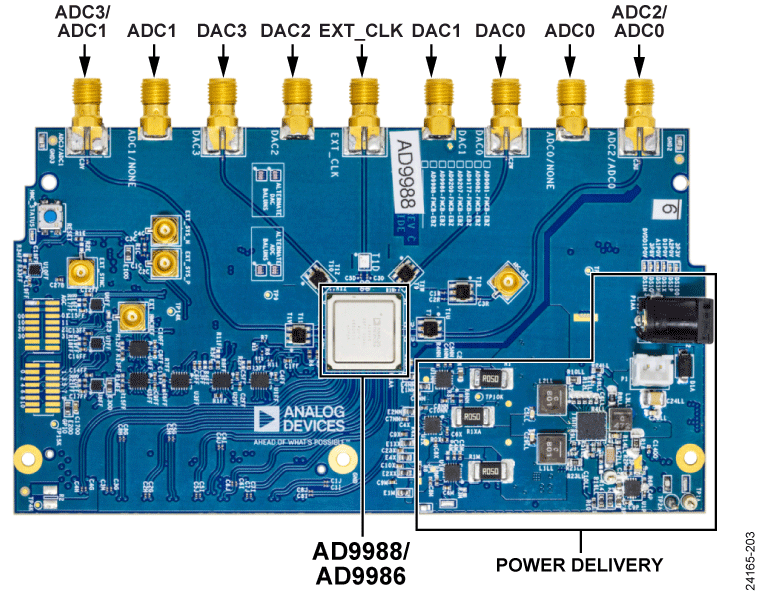

EVAL-AD9988

AD9988ミックスド・シグナル、フロント・エンドRFトランシーバーの評価

zoom

EVAL-AD9988

AD9988ミックスド・シグナル、フロント・エンドRFトランシーバーの評価

AD9988ミックスド・シグナル、フロント・エンドRFトランシーバーの評価

機能と利点

  • AD9988用のフル機能評価用ボード
  • 分析、制御、評価用(ACE)ソフトウェアによる制御のためのPCソフトウェア HMC7044の内蔵クロッキングにより、デバイスとFPGAのクロッキングを管理
  • 外部直接クロッキングに切り替えるオプション

製品の詳細

このユーザ・ガイドでは、AD9081-FMCA-EBZ、AD9082-FMCA-EBZ、AD9986-FMCB-EBZ、およびAD9988-FMCB-EBZ評価ボードについて説明し、AD9081、AD9082、AD9986、AD9988、AD9207、AD9209、またはAD9177を様々なモードおよび構成で動作させるために必要なサポート回路がすべて提供されます。デバイスとのインターフェース接続に使用されるアプリケーション・ソフトウェアについての説明も含まれています。ACEソフトウェアを使用して性能評価を実施するには、これらの評価用ボードをアナログ・デバイセズのADS9-V2EBZに接続します。

これらの評価用ボードは、市販のXilinx®またはIntel®製FPGA(フィールド・プログラマブル・ゲート・アレイ)開発ボードにも接続することができます。AD9081またはAD9082を評価するためにこれらのプラットフォームを使用する方法については、AD-FMC-SDCARDの使用のセクションを参照してください。

ACEソフトウェアを使用すると、MxFE®を各種モードに設定し、解析用のA/Dコンバータ

(ADC)データを取得できます。DPGDownloaderLiteソフトウェア(ACEインストールに内包)は、ベクトルを生成し、D/Aコンバータ(DAC)に送信します。そのベクトルは、詳細な解析のためにスペクトラム・アナライザに送信されます。

詳細については、AD9081、AD9082、AD9986、AD9988、AD9207、AD9209、またはAD9177データシートおよびデバイスのユーザ・ガイドであるUG-1578を参照してください。評価用ボードを使用する際は、それらのデータシートとユーザ・ガイドUG-1578を併せて参照してください。

reference details image

ADS9-V2EBZ

ADS9-V2EBZ評価用ボード

zoom

ADS9-V2EBZ

ADS9-V2EBZ評価用ボード

ADS9-V2EBZ評価用ボード

機能と利点

Xilinx Kintex Ultrascale+ XCKU15P-2FFVE1517E FPGA。

  • FMC+コネクタ1個。
  • 1個のFMC+コネクタで20個の28Gbpsトランシーバーをサポート。
  • HMC DRAM
  • シンプルなUSB 3.0ポート・インターフェース。
  • microSDカード2枚(「TRX」:ADRV9026評価用ボード、「HSX」:ミックスド・シグナル・フロントエンド™評価用ボード )。

製品の詳細

ADS9-V2EBZは、指定のアナログ・デバイセズ高速コンバータ評価用ボードに接続するとデータのキャプチャ/送信ボードとして機能します。最高速のJESD204B/C データ・コンバータをサポートするように設計されたADS9-V2EBZのFPGAは、高速ADCのデータ・レシーバーとしてだけでなく、高速DACのトランスミッタとしても動作します。
ツールおよびシミュレーション

ツールおよびシミュレーション 10

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
