製品概要
機能と利点
- 1.8Vのアナログ電源動作
- 1.8V CMOSまたはLVDS出力
- SNR = 74.5 dBFS＠70MHz
- SFDR = 91 dBc＠70MHz
- 低消費電力：106mW/チャンネル＠125MSPS
- 650MHz帯域幅の差動アナログ入力
- IFサンプリング周波数：200MHzまで
- 詳細はデータシートをご参照ください。
AD9648-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
- AD9648-EPデータシート（英語pdf）はこちらからダウンロードできます。
- ミリタリ温度範囲：－55℃～＋125℃
- 製造ベースラインにて制御
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/16606
製品概要
AD9648は、モノリシック、デュアル・チャンネル、1.8V単電源動作、14ビット105MSPS/125MSPSのA/Dコンバータ（ADC）です。この製品は、高性能サンプル&ホールド回路とリファレンス電圧を内蔵しています。この製品では、125MSPSのデータ・レートで14ビット精度を提供し、全動作温度範囲にわたってノー・ミスコードを保証するための出力誤差補正ロジックを内蔵するマルチステージ差動パイプライン・アーキテクチャを採用しています。
このADCは、プログラマブルなクロックとデータ・アライメントおよびデジタル・テスト・パターン発生器など、柔軟性を最大化しシステム・コストを最小化するような設計のための、いくつかの特長を備えています。デジタル・テスト・パターンとしては、決まった擬似乱数パターンを含んでおり、カスタムのユーザー定義のテスト・パターンもシリアル・ポート・インターフェース（SPI）を介して入力することも可能です。
差動のクロック入力により、すべての内部変換サイクルが制御されます。オプションのデューティ・サイクル・スタビライザ（DCS）は、クロック・デューティ・サイクルの大きな変動を補償して、ADC全体にわたって優れた性能を維持します。
デジタル出力データは、オフセット・バイナリ、グレイ・コードまたは2の補数フォーマットで出力されます。データ出力クロック（DCO）は、各ADCチャンネルに対して受信側ロジックに確実に適合したラッチ・タイミングで提供されます。出力のロジック・レベルとしては1.8V CMOSまたはLVDSがサポートされています。また出力データは、シングルの出力バス上にマルチプレクスして出力することもできます。
AD9648は、64ピン、RoHS対応LFCSPパッケージを採用し、-40℃～+85℃の工業用温度範囲にわたって仕様が規定されています。
アプリケーション
- 通信関連
- ダイバーシティー無線システム
- マルチモード・デジタル・レシーバ
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA - I/Q復調システム
- スマート・アンテナ・システム
- ブロードバンド・データ・アプリケーション
- バッテリ駆動の計測機器
- ハンドヘルド・スコープ・メータ
- ポータブル医用画像処理
- 超音波装置
- レーダ/LIDAR（レーザ光レーダ）
製品のハイライト
- AD9648は1.8Vのアナログ単電源で動作し、1.8V CMOSまたはLVDSロジック・ファミリーに対応するためのデジタル出力ドライバ電源が分離されています。
- 特許取得済みのサンプル&ホールド回路は、最大200MHzまでの入力周波数に対して優れた性能を維持し、低価格、低消費および使い易く設計されています。
- 標準シリアル・ポート・インターフェース（SPI）は、出力データ・フォーマット、内部クロック・デバイダー、パワーダウン、DCO/データ・タイミング、オフセット調整など各種の製品の特性及び機能をサポートします。
- AD9648は64ピンRoHS対応LFCSPにパッケージされており、16ビットADCのAD9650/AD9269/AD9268、14ビットADCのAD9258、12ビットのAD9628/AD9231、および10ビットのAD9608/AD9204とピン互換性を持っているため、20MSPS～125MSPSのサンプリングで10ビット～16ビット分解能のコンバータ間において簡単に設計移行が可能です。
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

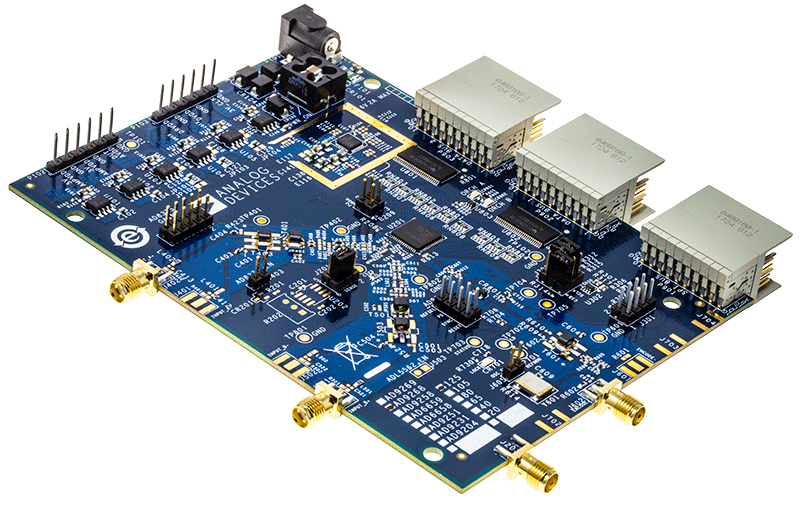

評価キット (2)
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-282: サンプル・データ・システムの基本2/14/2015PDF1606 kB
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012PDF392 kB
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008PDF359 kB
-
AN-878: 高速ADC SPIコントロール・ソフトウェア (Rev. A)11/13/2007PDF738 kB
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007PDF615 kB
-
AN-807: Multicarrier WCDMA Feasibility (Rev. 0)11/9/2007PDF969 kB
-
AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)11/9/2007PDF1535 kB
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007PDF351 kB
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007PDF674 kB
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006PDF1039 kB
-
AN-803: Pin Compatible High Speed ADCs Simplify Design Tasks (Rev. 0)11/29/2006PDF356 kB
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004PDF744 kB
-
FAQ7/26/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
MathWorks®
S-Parameters
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9648BCPZ-105 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9648BCPZ-125 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9648BCPZRL7-105 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9648BCPZRL7-125 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9648TCPZ-125-EP | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9648TCPZ125EPRL7 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
