製品概要
機能と利点
- 1.8 Vのアナログ電源動作
- 1.8 V～3.3 Vの出力デジタル用電源
- SNR：
- 71.3dBFS＠9.7MHz入力
- 69.0dBFS＠200MHz入力
- SFDR：
- 93dBc＠9.7MHz入力
- 83dBc＠200MHz入力
- 低消費：
- 32mW/チャンネルあたり＠20MSPS
- 71mW/チャンネルあたり＠80MSPS
- 700 MHz帯域幅を持つ差動入力
- 電圧リファレンスとサンプル&ホールド回路を内蔵
- 差動アナログ入力範囲：2Vp-p
- DNL = ±0.40 LSB
- シリアル・ポート制御オプション
- オフセット・バイナリ、グレイ・コード又は2の補数データフォーマット
- オプションのクロック・デューティ・サイクル・スタビライザ
- インテジャ1～8の入力っクロック分周器
- データ出力マルチプレックス・オプション
- 組み込み選択可能デジタル・テスト・パターン発生器
- 省エネルギ・パワー・ダウン・モード
- プログラマブル・クロックとデータ・アライメントを備えたデータ・クロック出力
製品概要
AD9231は、1.8 V単電源動作、20MSPS/40MSPS/65MSPS/80MSPSの12ビット・モノリシック、デュアル・チャンネルのA/Dコンバータ（ADC）です。この製品は、高性能サンプル&ホールド回路とリファレンス電圧を内蔵しています。
この製品では、80MSPSのデータ・レートで12ビット精度を提供し、全動作温度範囲にわたってノー・ミスコードを保証するための出力誤差補正ロジックを内蔵する、マルチステージ差動パイプライン・アーキテクチャを採用しています。
このADCは、プログラマブルなクロックとデータ・アライメントおよびデジタル・テスト・パターン発生器など、柔軟性を最大化しシステム・コストを最小化するような設計のための、いくつかの特長を備えています。デジタル・テスト・パターンとしては、決まった擬似乱数パターンを含んでおり、カスタムのﾕｰｻﾞｰ定義のテスト・パターンもシリアル・ポート・インターフェース（SPI）を介して入力することも可能です。
差動のクロック入力により、すべての内部変換サイクルが制御されます。オプションのデューティ・サイクル・スタビライザ（DCS）は、クロック・デューティ・サイクルの大きな変動を補償して、ADC全体にわたって優れた性能を維持します。
デジタル出力データは、オフセット・バイナリ、グレイ・コードまたは2の補数フォーマットで出力されます。データ出力クロック（DCO）は、各ADCチャンネルに対して受信側ロジックに確実に適合したラッチ・タイミングで提供されます。1.8Vおよび3.3VのCMOSレベル両方がサポートされており、出力データは1つの出力バスにマルチプレクスさせることも可能です。

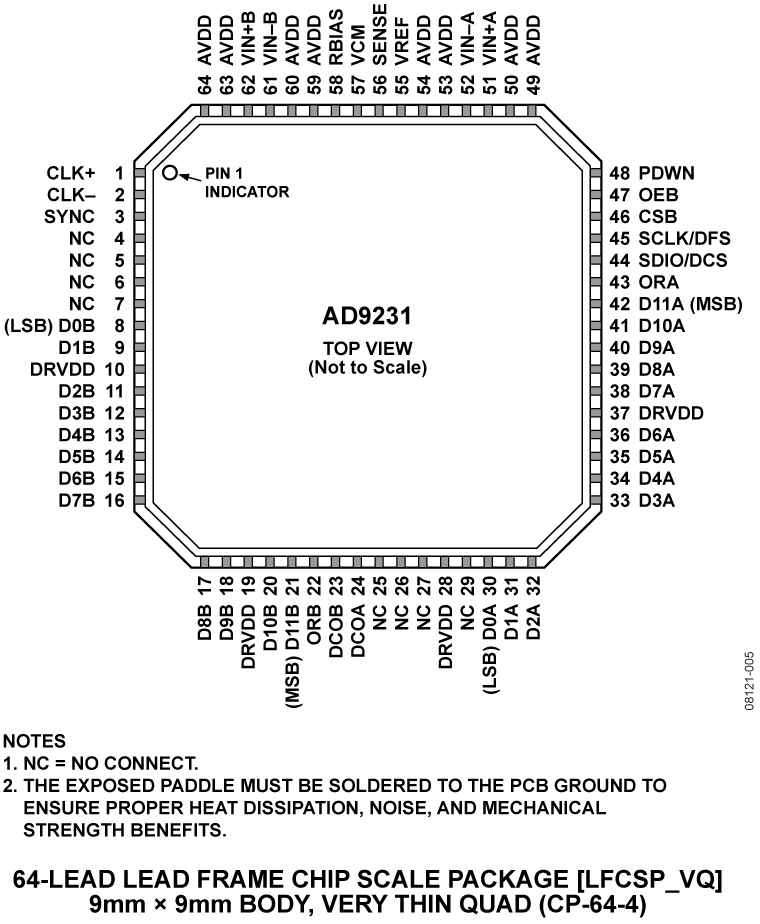

AD9231は、64ピン、RoHS対応LFCSPパッケージを採用し、-40℃～+85℃の工業用温度範囲にわたって動作が仕様規定されています。
製品のハイライト
-
AD9231は1.8 V単電源で動作し、1.8 V～3.3 Vのロジック・ファミリーに対応するためのデジタル出力ドライバ電源が分離されています。
-
特許取得済みのサンプル&ホールド回路は、最大200MHzまでの入力周波数に対して優れた性能を維持し、低価格、低消費および使い易く設計されています。
-
標準シリアル・ポート・インターフェース（SPI）は、製品の数々の機能、出力データ・フォーマット、内部クロック・デバイダー、パワーダウン、DCO/DATAのタイミング、オフセット調整、電圧リファレンス・モードなど、をサポートします。
-
AD9231は64ピンRoHS対応LFCSPにパッケージされており、16ビットADCのAD9268、14ビットADCのAD9258、14ビットのAD9251および10ビットのAD9204とピン互換性を持っているため、20MSPS～125MSPSのサンプリングで10ビット～16ビット分解能のコンバータ間において簡単に設計移行が可能となっています。
アプリケーション
- 通信関連
- ダイバーシティー無線システム
- マルチモード・デジタル・レシーバ：
GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA - I/Q復調システム
- スマート・アンテナ・システム
- バッテリ駆動の計測機器
- ハンドヘルド・スコープ・メータ
- ポータブル医用画像処理
- 超音波装置
- レーダ/LIDAR（レーザ光レーダ）
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

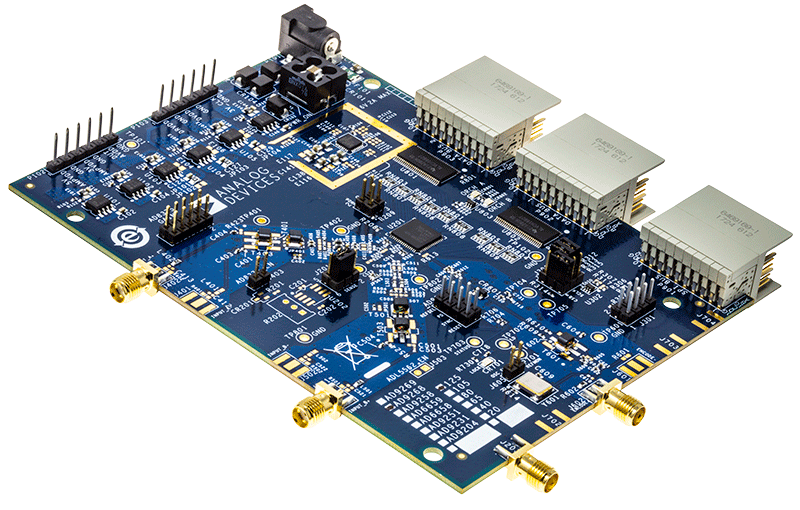

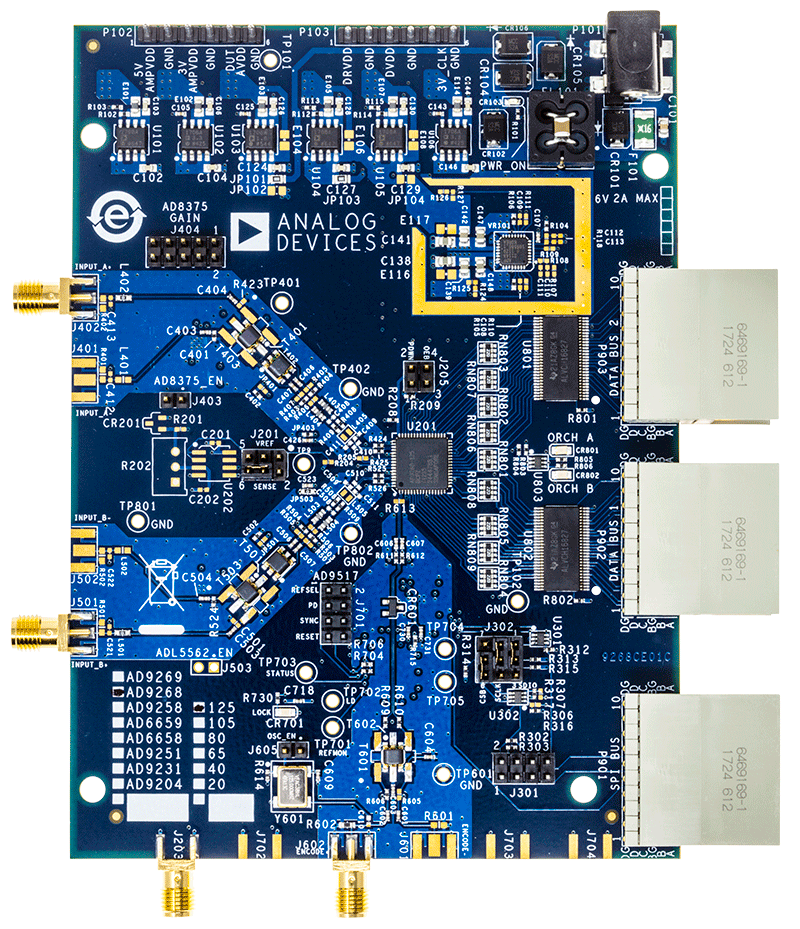

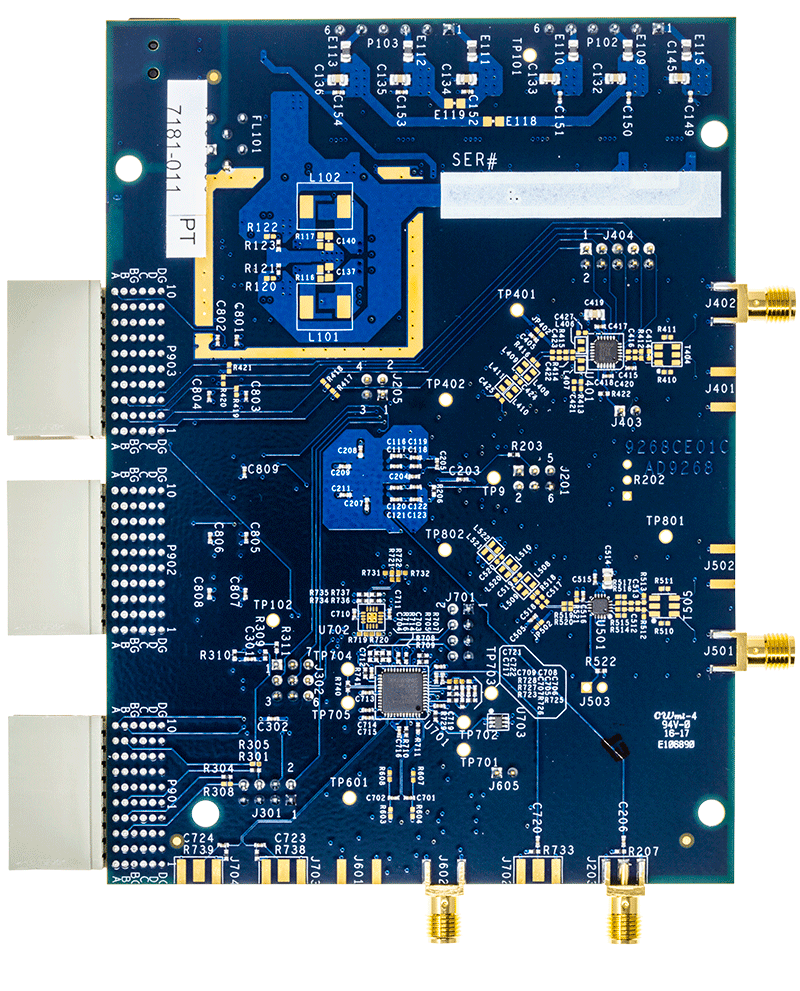

評価キット (2)
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012PDF392 kB
-
AN-878: 高速ADC SPIコントロール・ソフトウェア (Rev. A)11/13/2007PDF738 kB
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007PDF351 kB
-
AN-877: SPIを使った高速ADCへのインターフェース (Rev. A)11/9/2007PDF731 kB
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007PDF674 kB
-
AN-812: MicroController-Based Serial Port Interface (SPI) Boot Circuit (Rev. 0)9/20/2006PDF441 kB
-
• Software Download (zip, 21,702,560 bytes)
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004PDF744 kB
-
高速A/Dコンバータ（ADC）のテストと評価について (Rev. AN-835)1/1/2000PDF
-
FAQ7/26/2017
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
MathWorks®
S-Parameters
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
おすすめ製品
AD9231 コンパニオン製品
推奨 Clock Drivers
推奨 Driver Amplifiers
- For differential RF/IF: ADL5561, ADL5562.
- For DC-coupled inputs: ADA4937-2, ADA4938-2.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9231BCPZ-20 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
| AD9231BCPZ-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
| AD9231BCPZ-65 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
| AD9231BCPZ-80 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
| AD9231BCPZRL7-20 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
| AD9231BCPZRL7-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
| AD9231BCPZRL7-65 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
| AD9231BCPZRL7-80 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
