製品概要
機能と利点
- SNR＝77.6dBFS＠70MHzおよび125MSPS
- SFDR＝88dBc＠70MHzおよび125MSPS
- 低消費電力：750mW＠125MSPS
- 1.8Vのアナログ電源動作
- 1.8V CMOSまたはLVDS出力
- 入力クロック分周器（1～8分周）を内蔵
- IFサンプリング周波数：300MHzまで
- 200Ωの入力インピーダンスを備えた小信号入力ノイズ：-152.8dBm/Hz＠70MHz、125MSPS
- ディザー機能内蔵（オプションとして使用可能）
- プログラマブルな内部ADC用電圧リファレンス
- ADC用サンプル＆ホールド入力を内蔵
製品概要
AD9258はデュアル、14ビット、80MSPS／105MSPS／125MSPSのA/Dコンバータ（ADC）です。AD9258は、高性能、低価格、小型、多機能が必要とされる通信アプリケーションをサポートするように設計されています。
2個のADC コアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCは、ユーザー選択可能な、多様な入力範囲をサポートする広帯域差動サンプル・アンド・ホールド・アナログ入力アンプを持っています。リファレンス電圧を内蔵しているためデザインが容易です。デューティ・サイクル・スタビライザは、ADCへのクロック・デューティ・サイクルの変動を補償して、優れた性能を維持します。
デジタル処理を行ったADCの出力データは、2つの外部14ビット出力ポートへ直接出力することができます。これらの出力は1.8V CMOSまたはLVDSのどちらにも設定することができます。
柔軟なパワーダウン・オプションは、必要に応じて大幅な省電力を可能にします。
セットアップと制御は、3線のSPI互換シリアル・インターフェースを介して行います。

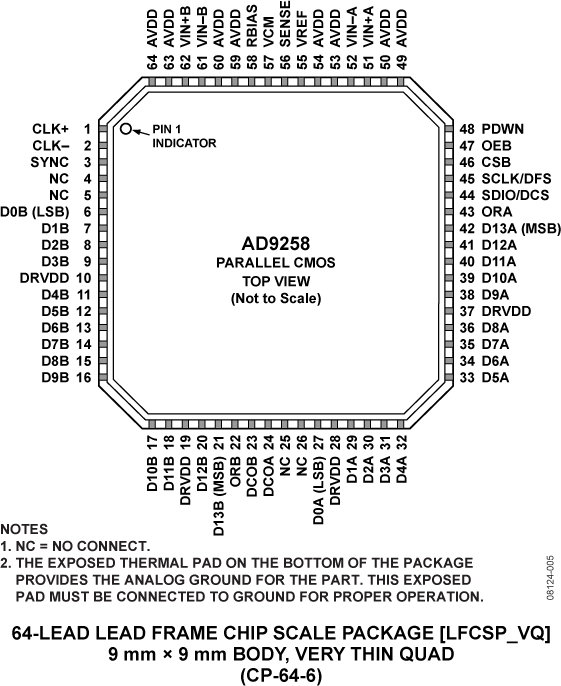

AD9258は、64ピンLFCSPパッケージを採用し、－40℃～+85℃の標準工業用温度範囲にわたって動作が仕様規定されています。製品のハイライト
-
低パワーのアナログ入力でのSFDR性能を向上させるためのディザー・オプションを内蔵
-
独自の差動入力により、最大300 MHzまでの入力周波数で優れたSNR性能を維持。
-
単電源1.8Vからの動作と、別れたデジタル出力ドライバは1.8VCMOSあるいはLVDS出力に対応
-
標準シリアル・インターフェース（SPI）は、製品の数々の機能、データ・フォーマット（オフセットバイナリ、2の補数またはグレー・コード）、クロック・デューティ・サイクル・スタビライザの有効化、パワーダウン、テストモード、電圧リファレンス・モードなどをサポート
-
AD9268とピン互換のため、14ビットから16ビットに容易に変更が可能。また、AD9258はAD9251、AD9231および、より遅いサンプルレートと低消費電力のAD9204ファミリーとピン互換あり。
アプリケーション
- 通信
- ダイバーシティー無線システム
- マルチモード・デジタル・レシーバ（3G）
GSM, EDGE, W-CDMA, LTE,
CDMA2000, WiMAX, TD-SCDMA - I/Q復調システム
- スマート・アンテナ・システム
- 汎用ソフトウェア無線
- ブロードバンド・データ・アプリケーション
- 超音波装置
