製品概要
機能と利点
- 1.8 V のアナログ電源で動作
- 出力電源: 1.8 V ～ 3.3 V
- S/N 比
61.3 dBFS（9.7 MHz 入力時）
61.0 dBFS（200 MHz 入力時） - SFDR
75 dBc（9.7 MHz 入力時）
73 dBc（200 MHz 入力時） - 低消費電力
チャンネルあたり 30 mW（20 MSPS 時）
チャンネルあたり 63 mW（80 MSPS 時） - 積分非直線性誤差（INL）: 0.5 LSB
- 微分非直線性誤差（DNL）: 0.3 LSB
- 70 dB の S/N 比と 86 dB の SFDR
- 範囲外インジケータ
- 28-SOIC および 28-SSOP パッケージを採用
製品概要
AD9204 は、モノリシック、デュアル・チャンネル、1.8 V 電源、10 ビット、20 MSPS/40 MSPS/65 MSPS/80 MSPS の A/D コンバータ（ADC）です。このデバイスは、高性能のサンプル&ホールド回路と電圧リファレンスを内蔵しています。
AD9204 は、出力誤差補正ロジックを備えた多段差動パイプライン・アーキテクチャを使用して 80 MSPS のデータ・レートで 10 ビットの精度を実現し、全動作温度範囲にわたってノー・ミッシング・コードを確保しています。
この ADC は、プログラマブルなクロック、データ・アライメント、およびプログラマブルなデジタル・テスト・パターン発生など、柔軟性を最大限に高めてシステム・コストを最小限に抑えるように設計された複数の機能を備えています。使用可能なデジタル・テスト・パターンには、内蔵の決定論的パターン、擬似乱数パターン、およびシリアル・ポート・インターフェース（SPI）を経由したユーザ定義のカスタム・テスト・パターンがあります。
差動クロック入力によって、すべての内部変換サイクルが制御されます。オプションのデューティ・サイクル・スタビライザ（DCS）により、クロックのデューティ・サイクルの幅広い変動を補償し、ADC 全体の優れた性能を維持します。
デジタル出力データは、オフセット・バイナリ、グレイ・コード、または 2 の補数フォーマットで表現されます。各 ADC チャンネルにデータ出力クロック（DCO）が供給され、受信ロジックで適切なラッチ・タイミングが確保されます。1.8 V と 3.3 V の両方の CMOS レベルがサポートされ、出力データは 1 つの出力バスにマルチプレクスすることができます。

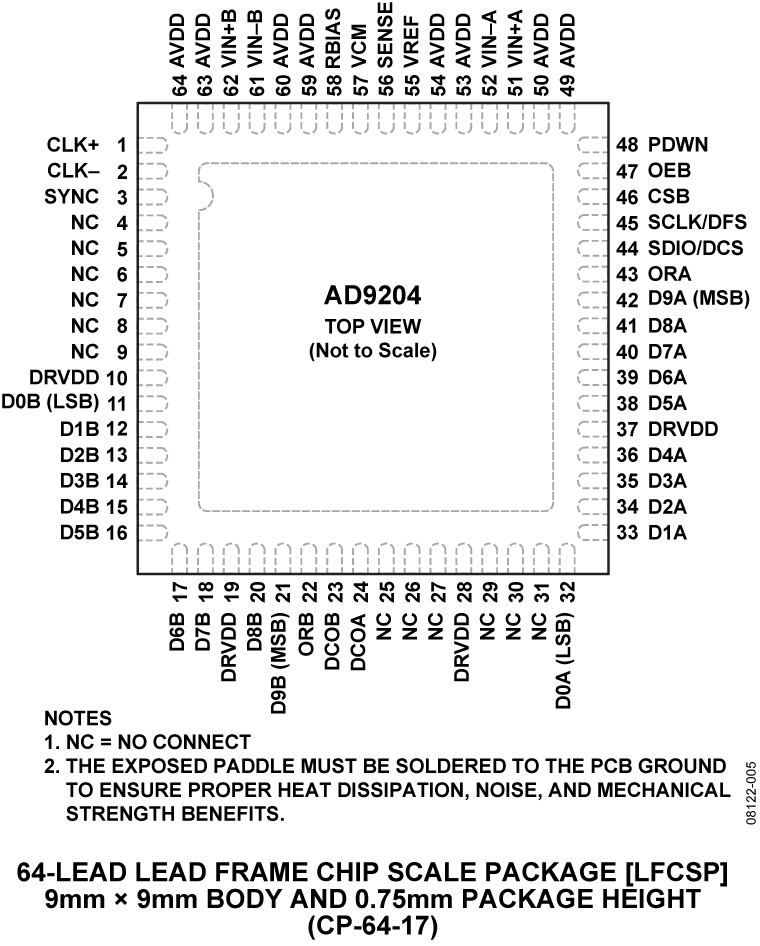

AD9204 は、64 ピンの RoHS 準拠 LFCSP パッケージを採用しており、工業用温度範囲（−40 ºC ～ +85 ºC）で仕様規定されています。
製品のハイライト
- AD9204 は 1.8 V のアナログ単電源で動作し、1.8 V ～ 3.3 V のロジック・ファミリーに対応するために独立したデジタル出力ドライバ電源を搭載しています。
- 特許取得のサンプル&ホールド回路により、最大 200 MHz の入力周波数で非常に優れた性能を維持し、低価格、低消費電力、および使いやすさを追求して設計されています。
- 標準のシリアル・ポート・インターフェースにより、データ出力フォーマット、内部クロック分周器、パワーダウン、DCO／DATA タイミング、オフセット調整、電圧リファレンス・モードなどのさまざまな製品の特長と機能をサポートしています。
- AD9204 は、64 ピンの RoHS 準拠 LFCSP パッケージを採用しており、AD9268 16 ビット ADC、AD9251 と AD9258 の 14 ビット ADC、AD9231 12 ビット ADC とピン互換であるため、20 MSPS ～ 125 MSPS でサンプリングする 10 ビット ～ 16 ビットのコンバータ間で容易に交換可能です。
アプリケーション
- 通信
- ダイバーシティ無線システム
- マルチモード・デジタル・レシーバー
GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA - I/Q 復調システム
- スマート・アンテナ・システム
- バッテリ駆動機器
- ハンドヘルド・スコープ・メーター
- 超音波
- レーダー／探知装置
- PET／SPECT イメージング
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

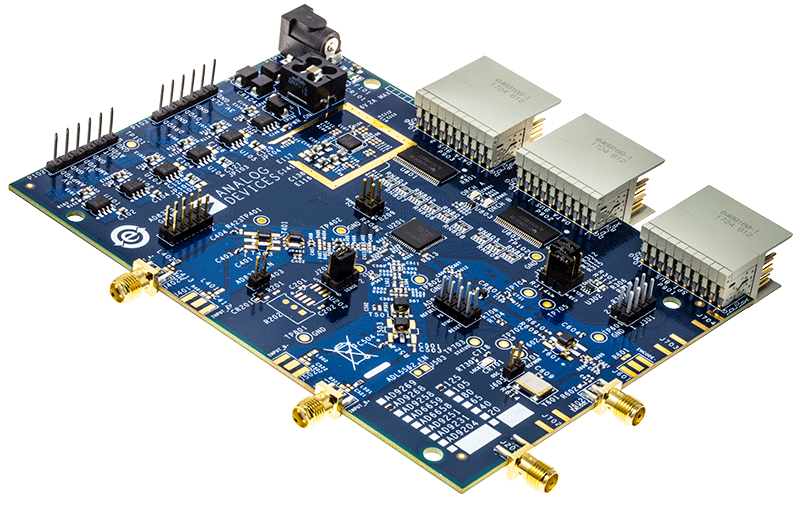

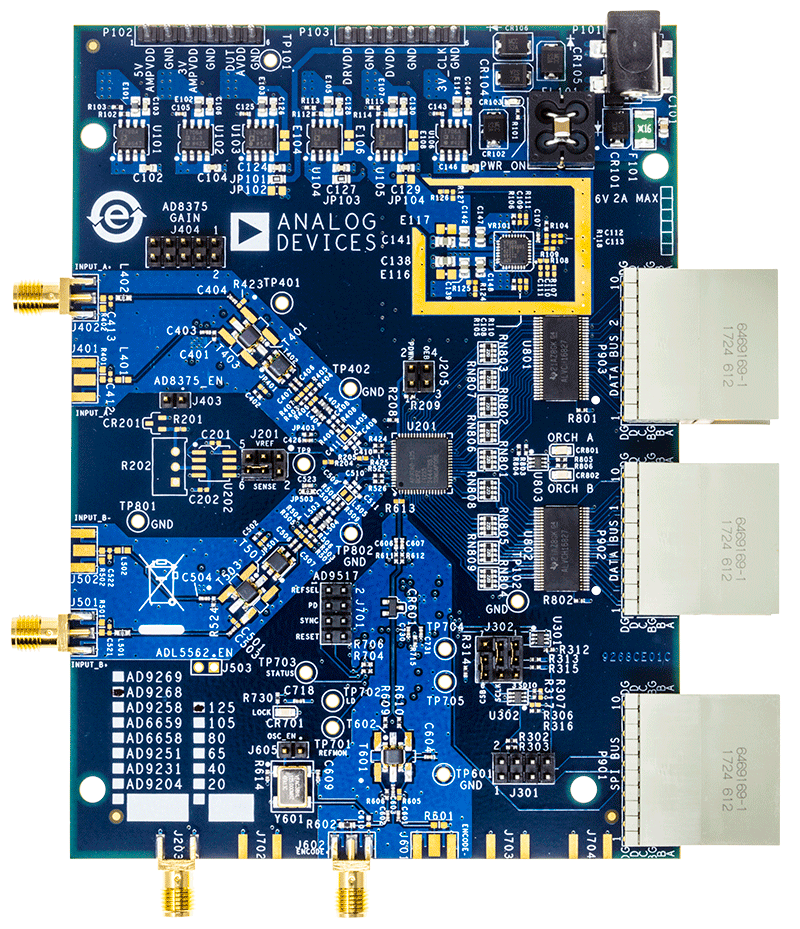

評価キット (2)
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012
-
AN-878: 高速ADC SPIコントロール・ソフトウェア (Rev. A)11/13/2007
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007
-
AN-877: SPIを使った高速ADCへのインターフェース (Rev. A)11/9/2007
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007
-
AN-812: MicroController-Based Serial Port Interface (SPI) Boot Circuit (Rev. 0)9/20/2006
-
• Software Download (zip, 21,702,560 bytes)
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004
-
高速A/Dコンバータ（ADC）のテストと評価について (Rev. AN-835)1/1/2000
-
FAQ7/26/2017
ツールおよびシミュレーション
S-Parameters
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
おすすめ製品
AD9204 コンパニオン製品
推奨 Clock Drivers
推奨 Driver Amplifiers
- For differential RF/IF: ADL5561, ADL5562.
- For DC-coupled inputs: ADA4937-2, ADA4938-2.
