製品概要
機能と利点
|
|
製品概要
AD9248は、デユアル、3V、14ビット、20/40/65MSPSのA/Dコンバータです。この製品は、デュアルの高性能サンプル/ホールド・アンプとリファレンス電圧を内蔵しています。AD9248では、最大65MSPSのデータ・レートで14ビット精度を提供し、全動作温度範囲にわたってノー・ミスコードを保証するための出力誤差補正ロジックを伴ったマルチステージの差動パイプラインアーキテクチャを採用しています。広帯域、差動サンプル/ホールド・アンプ(SHA)の採用により、シングルエンド・アプリケーションを含む、ユーザー選択可能な多様な入力範囲とオフセットが可能になっています。このデバイスは、フルスケール電圧レベルで連続的にスイッチングするようなマルチプレクスするシステムおよびナイキスト・レートをはるかに超える周波数の入力をサンプリングするなど、さまざまなアプリケーションに適しています。AD9248は、通信、画像処理あるいは医療用超音波などのアプリケーションに適しています。
デュアルでシングルエンドの独立したクロック入力は、全ての内部変換サイクルを制御するために使われます。AD9248-65内のデューティーサイクル・スタビライザー（DCS）は、いろいろなデューティーサイクルを持った入力クロックを補正することができ、コンバータの優れた性能を維持します。デジタル出力データは、ストート・バイナリ・フォーマットまたは2の補数フォーマットのどちらかで出力されます。オーバーフロー条件を表示する範囲外（アウト・オブ・レンジ）信号も用意されています。この信号は最上位ビットを使用することで、上側または下側のオーバーフローを識別することができます。
最新のCMOS製造プロセスで製造されており、AD9248は省スペースの64ピンLQFPパッケージを採用しておりAD9238とピン互換となっています。仕様は工業温度範囲-40～+85℃にわたって規定されています。
アプリケーション
- 超音波機器
- ダイレクト・コンバージョンまたはIFサンプリング受信機、WB-CDMA、CDMA2000、WiMAX
- バッテリ駆動の計測機器
- ハンドヘルド・スコープメータ
- 低価格デジタル・オシロスコープ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-282: サンプル・データ・システムの基本2/14/2015PDF1606 kB
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012PDF392 kB
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008PDF359 kB
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007PDF615 kB
-
AN-807: Multicarrier WCDMA Feasibility (Rev. 0)11/9/2007PDF969 kB
-
AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)11/9/2007PDF1535 kB
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007PDF351 kB
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007PDF674 kB
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006PDF1039 kB
-
AN-803: Pin Compatible High Speed ADCs Simplify Design Tasks (Rev. 0)11/29/2006PDF356 kB
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004PDF744 kB
-
AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)12/14/2004PDF370K
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004PDF491 kB
-
AN-501: アパーチャ不確定性とADCシステム性能 (Rev. A)11/29/2004PDF212 kB
-
AN-741: 位相ノイズの知られざる特性 (Rev. 0)11/29/2004PDF1076 kB
-
高速A/Dコンバータ（ADC）のテストと評価について (Rev. AN-835)1/1/2000PDF
-
FAQ7/26/2017
-
CN-0320: IF とベースバンドの可変ゲインおよびプログラマブル・ベースバンド フィルタを備えた、IQ 復調器ベースの IF/ベースバンド・レシーバ12/4/2013PDF248 kB
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
IBIS Models
AD9248 IBIS Models
MathWorks®
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
リファレンス・デザイン (1)
おすすめ製品
AD9248 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

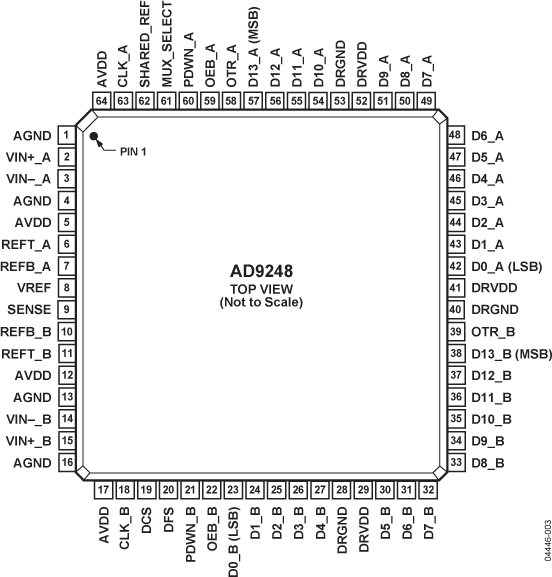

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9248BCPZ-20 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9248BCPZ-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9248BCPZ-65 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9248BCPZRL-20 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9248BCPZRL-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9248BCPZRL-65 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9248BSTZ-20 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LQFP (7mm x 7mm) | |
| AD9248BSTZ-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LQFP (7mm x 7mm) | |
| AD9248BSTZ-65 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LQFP (7mm x 7mm) | |
| AD9248BSTZRL-20 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LQFP (7mm x 7mm) | |
| AD9248BSTZRL-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LQFP (7mm x 7mm) | |
| AD9248BSTZRL-65 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LQFP (7mm x 7mm) | |
| ADW12001BCPZRL-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
