AD8352

差動アンプ、2GHz、超低歪み、RF/IF用

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • -3dB帯域幅:2.2GHz(AV=10dB)
  • 1個の抵抗でゲイン設定可能(3 dB ≤ AV ≤ 25 dB)
  • 抵抗1個とコンデンサ1個で歪調整
  • ゲイン(AV)に対して一定の入力抵抗 :3 kΩ
  • 差動又はシングルエンドから差動出力
  • 低ノイズ入力段:2.7 nV/√Hz RTI @ AV = 10 dB
  • 低高帯域歪
    • 10 MHz: HD2=−86 dBc 、HD3=−82 dBc
    • 70 MHz: HD2=−84 dBc 、HD3=−82 dBc
    • 190 MHz: HD2=−81 dBc 、HD3=−87 dBc
  • OIP3:41 dBm @150 MHz
  • スルーレート:8 V/ns
  • 高速セトリングおよびオーバードライブ回復時間 :<2 ns
  • 単電源動作:3 V ~ 5.5 V
  • 低消費電力:37 mA(typ)@5 V
  • パワーダウン能力:5 mA @5 V
  • 高速XFCB3 SiGe プロセスを使用して製造
製品概要
show more Icon

AD8352は、RF/IFアプリケーションに最適な高性能差動アンプです。200MHzまでの周波数では80dB、500 MHzを超える周波数では65 dB 以上のSFDR性能を備えているので、12~16ビットの高速A/Dコンバータ(ADC)にとって理想的なドライバです。

他の広帯域差動アンプとは異なり、本デバイスはゲイン設定抵抗(RG)を信号入力から絶縁するバッファを備えています。そのため、3~25dBのゲインに対して一定の3kΩ入力抵抗を維持でき、マッチングや入力ドライバの必要性が軽減されます。AD8352は100Ω(公称)の差動出力抵抗を備えております。

このデバイスは500MHzを超える周波数での広帯域・低歪み性能について最適化されています。これらの属性と共に広範なゲイン調整機能を持っているため、低歪み、低ノイズ、低消費電力が重要な要素となる汎用のIF/ブロードバンド・アプリケーションに非常に適しています。この製品はADCの駆動だけでなく、ミキサー、ピン・ダイオード減衰器、SAWフィルタ、およびマルチエレメント・ディスクリート・デバイスなどに最適です。コンパクトな3mm×3mmの16ピンLFCSPパッケージを採用し、-40°C~+85°Cの温度範囲で動作します。


アプリケーション

  • 差動ADCドライバ
  • シングルエンド - 差動変換
  • RF / IFゲインブロック
  • SAWフィルタ・インターフェイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

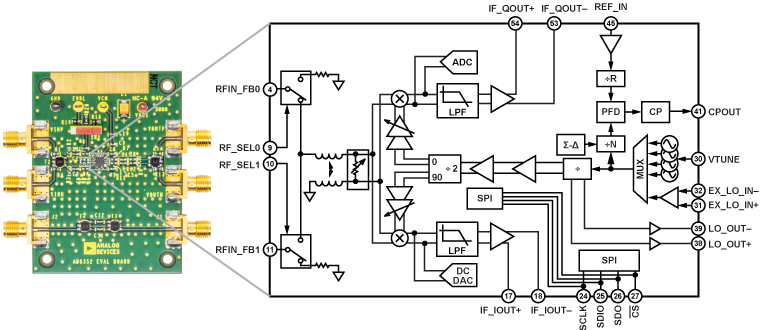

EVAL-AD8352

AD8352 Evaluation Board

zoom

EVAL-AD8352

AD8352 Evaluation Board

製品の詳細

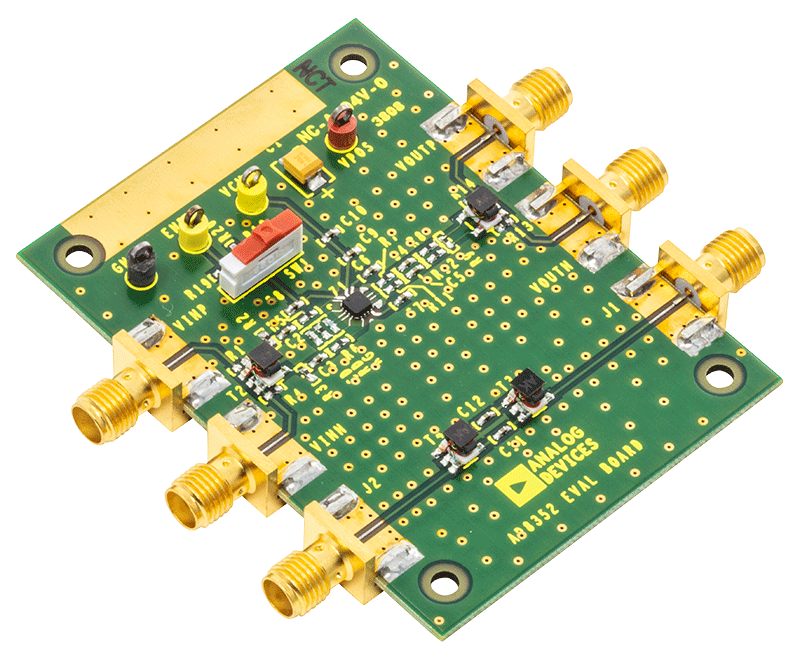

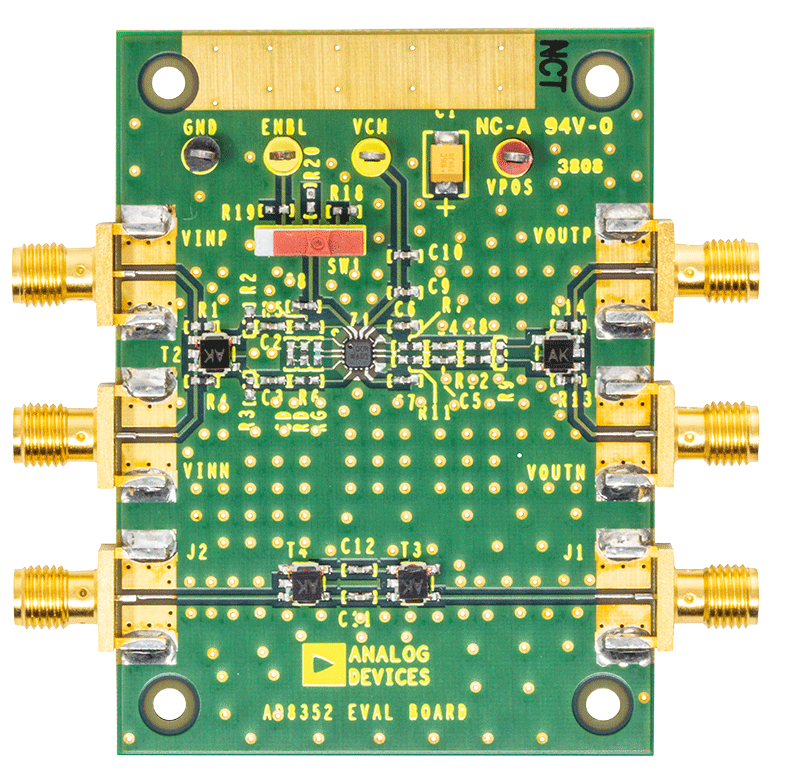

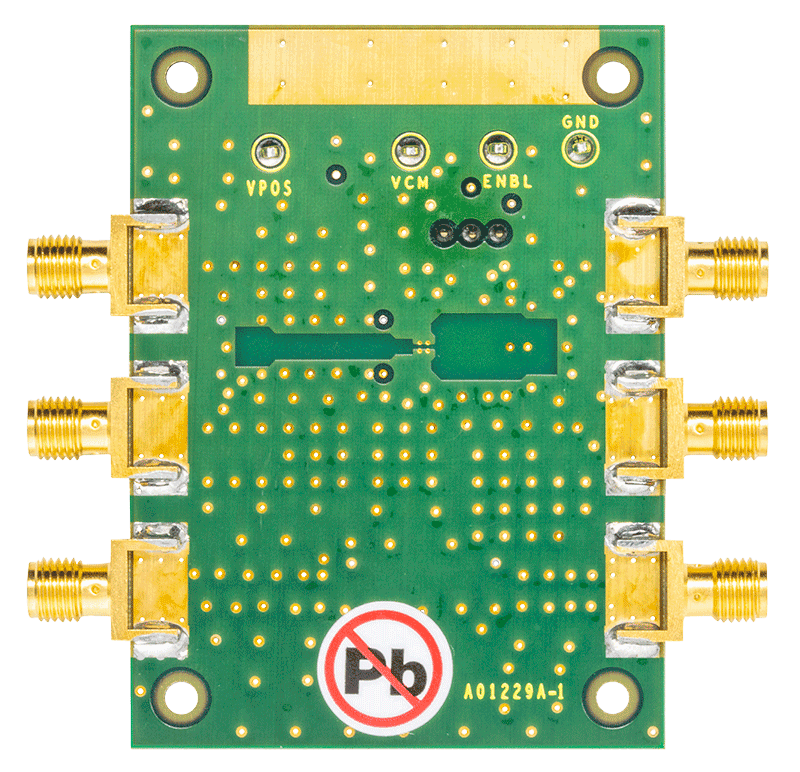

AD8352-EVALZ is a fully populated, 4-layer, FR4-based, full featured evaluation board designed to allow easy evaluation of all features of the AD8352. The evaluation board integrates bypassable transformers to allow single ended or differential inputs and output, place holders for an impedance matching network and the evaluation board requires only a single supply within the range of 3.0 V to 5.5 V.
