AD9233

製造中

12ビットA/Dコンバータ、80 MSPS/105MSPS/125MSPS、1.8V

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 1.8Vのアナログ電源動作
  • 1.8～3.3Vの出力電源
  • 70MHzまでの入力に対するSNR＝69.5dBc（70.5dBFS）
  • 70MHzまでの入力に対するSFDR＝85dBc
  • 低消費電力：395mW＠125MSPS
  • 650MHz帯域幅を備える差動入力
  • 電圧リファレンスとサンプル＆ホールド・アンプを内蔵
  • DNL＝±0.15LSB
  • 柔軟性に優れたアナログ入力：1～2Vp-pの範囲
  • オフセット・バイナリ、グレイ・コード、または2の補数のデータ・フォーマット
  • データ出力クロックおよびクロック・デューティ・サイクル安定化器
  • シリアル・ポート制御
    選択可能なデジタル・テスト・パターン生成機能を内蔵
    クロックとデータのプログラマブル・アライメント

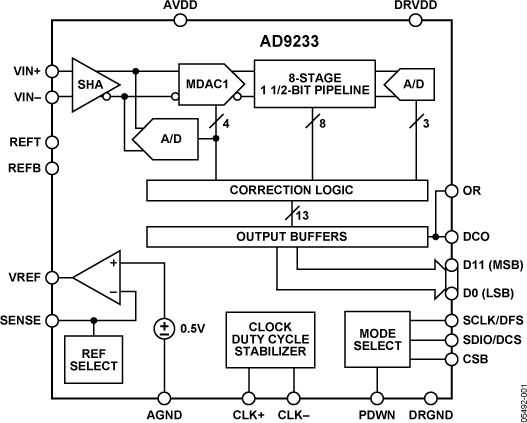

AD9233は、高性能のサンプル＆ホールド・アンプ（SHA）とオンチップの電圧リファレンスを特長とするモノリシック、1.8V単電源、12ビット、80 MSPS/105MSPS/125MSPSのA/Dコンバータ（ADC）です。この製品には、出力誤差補正ロジックを備える複数段構成の差動パイプライン・アーキテクチャが採用され、これによって125MSPSのデータ・レート時に12ビットの精度を維持し、動作温度範囲の全域でノー・ミスコードを保証します。

広帯域幅で、真の差動入力を備えたSHAが内蔵されているので、シングルエンドのアプリケーションを含めて、各種のユーザ選択可能な入力範囲と入力オフセットを設定できます。AD9233はフルスケールの電圧レベルを連続チャンネルでスイッチするマルチプレクサ・システム、およびナイキスト・レートを十分に超える周波数のシングル・チャンネル入力サンプリングなどのアプリケーションに適しています。既存のADCよりも消費電力とコストを節減できる能力を備えたAD9233は、通信、画像処理、医療用超音波装置などのアプリケーションに最適です。

1つの差動クロック入力を使用して、すべての内部変換サイクルを制御します。デューティ・サイクル安定化器（DCS）は、クロックのデューティ・サイクルの幅広い変動を補償すると同時に、ADC全体の優れた性能を維持します。

デジタル出力データは、オフセット・バイナリ、グレイ・コード、または2の補数のフォーマットで供給されます。受信ロジックとの正しいラッチ・タイミングを確実に維持するために、データ出力クロック（DCO）が用意されています。

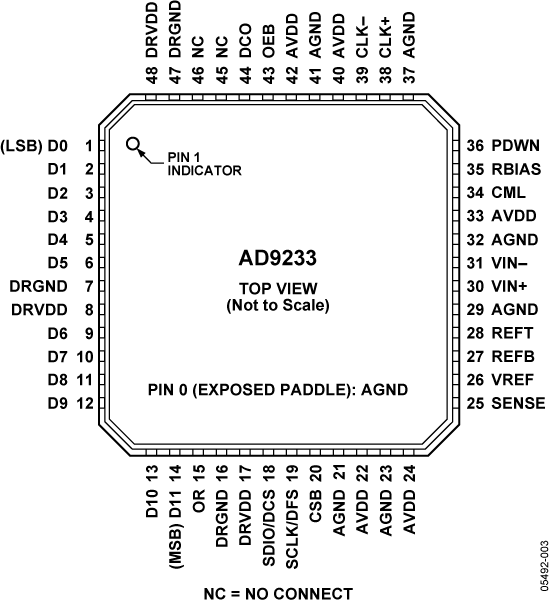

AD9233は48ピンのLFCSPパッケージで提供され、その仕様は工業温度範囲（1）の－40～＋85℃で規定されています。

製品のハイライト

  1. AD9233は1.8Vの単電源で動作し、1.8～3.3Vのロジック・ファミリーに対処するために別個に用意されたデジタル出力ドライバ電源を特長としています。
  2. 特許取得技術が採用されたSHA入力は、最大で225MHzまでの入力周波数に対して優れた性能を維持します。
  3. クロックDCSは、幅広い範囲のクロック・パルス幅でADC全体の優れた性能を維持します。
  4. 標準のシリアル・ポート・インターフェースは、データ・フォーマットの設定（オフセット・バイナリ、2の補数、またはグレイ・コード）、クロックDCS、パワーダウン、電圧リファレンス・モードのイネーブル設定などの各種の製品機能に対応可能です。
  5. AD9233はAD9246とピン配置の互換性を備えているので、12ビットから14ビットに簡単に移行することが可能です。

アプリケーション

  • 超音波装置
  • 通信レシーバのIFサンプリング：IS-95、CDMA-One、IMT-2000
  • バッテリ駆動計測機器
  • 携帯型スコープメータ
  • 低価格のデジタル・オシロスコープ
