AD7903

A/Dコンバータ、16ビット、1MSPS、デュアル、差動入力、12.0mW、QSOPパッケージ、PulSAR

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$17.66
機能
  • ノーミッッシング・コードが保証された16ビット分解能
  • スループット:1MSPS
  • 低消費電力:
    7.0mW@1MSPS(VDD1とVDD2のみ)
    12.0mW@1MSPS(total)
    140µW@10kSPS
  • INL:±0.5LSB(typ)、±2.0LSB(max)
  • 真の差動アナログ入力範囲±VREF
    0V~VREF、VREFが2.4Vと5.1Vの間の場合、どんな入力範囲の場合でもADA4941-1を使って容易にドライブ可能
  • SINAD:93.5dB@1kHz
  • THD:-112dB@1kHz
  • パイプライン遅延なし
  • 1.8V / 2.5V / 3V / 5Vロジック・インターフェースで2.5V単電源動作
  • シリアル・インターフェース:SPI / QSPI / MICROWIRE / DSP互換
  • 20ピンQSOPパッケージ
  • 広い動作温度範囲:
    -40℃~+125℃
追加の詳細
show more Icon
AD7903は、デュアル、16ビット、電荷再分配逐次比較型A/Dコンバータ(ADC)で、ADCごとの単電源電圧、VDDxで動作します。このデバイスは、2つの、低消費、高速16ビット・サンプリングADCと、汎用的なシリアル・インターフェース・ポートを備えています。CNVxの立ち上がりエッジで、AD7903は、INx+ピンとINx-ピンとの間の差の電圧をサンプルします。これらのピン上の電圧は通常、0VとVREF間で、逆位相で振幅しますREFxピン(VREF)のリファレンス電圧は外部より与えられますが、電源電圧ピン、VDDx、とは独立して設定することができます。デバイスの消費電力は、スループットに直線的に比例します。

またSDIx入力を使って、SPI互換のシリアル・インターフェースは、シングルの3線式バス上に複数のADCをデイジーチェーン接続することもでき、さらにオプションとしてビジーを表示することもできます。別電源VIOxを使って、1.8V、2.5V、3V、または5 Vロジックとインターフェースすることができます。

AD7903は、20ピンQSOPパッケージングで供給され、-40℃~+125℃での動作が仕様規定されています。

アプリケーション

  • バッテリ駆動の装置
  • 通信関連
  • 自動テスト装置(ATE)
  • データ・アクイジション
  • 医療用計測機器
  • 2重化計測
  • 同時サンプリング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$17.66

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7903BRQZ
  • HTML
  • HTML
AD7903BRQZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

EVAL-AD7903

AD7903 Evaluation Board

zoom

EVAL-AD7903

AD7903 Evaluation Board

AD7903 Evaluation Board

製品の詳細

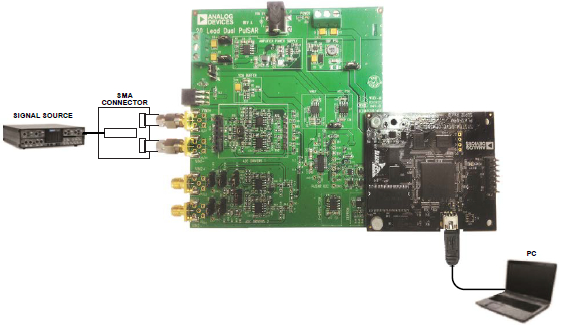

The EVAL-AD7903SDZ is an evaluation board designed to demonstrate the low power AD7903 performance and to provide an easy to understand interface for a variety of system applications. The AD7903 is a dual differential 16-bit, 1 MSPS PulSAR® ADC. A full description of the AD7903 is available in the AD7903 data sheet and should be consulted when using this evaluation board.
