特長
- 低入力オフセット電圧：
125μV（max） - 低入力オフセット電圧ドリフト：
- 0.2μV/℃（typ）
- 1.5μV/℃（max）
- 超低電源電流：500μA/アンプ
- VS＝3V、5V、±5Vで完全に仕様を規定
- 高速性能
- －3dB帯域幅：105MHz
- スルーレート：160V/μs
- 0.1％セトリング・タイム：35ns
- レールtoレール出力
- 詳細については、データシートを参照してください
AD4805-2-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
- AD4805-2-EP データシート（英語 pdf）はこちらからダウンロードできます。
- 拡張工業用温度範囲: −55°C ～ +125°C
- 製造ベースラインにて制御
- 組み立て／テストは同一工場
- 製造工場は一箇所に限定
- PCN（製品変更通知）を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/16621
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADA4805-1 / ADA4805-2は高速電圧帰還型レールtoレール出力アンプで、静止電流が500μAと極めて低いので、低消費電力、高分解能のデータ・コンバータ・システムに最適です。低消費電力にもかかわらず、これらのアンプは全体に渡って優れた性能を提供します。これらのオペアンプは高帯域（105MHz＠ゲイン＝＋1）、高スルーレート（160V/μs）、低入力オフセット電圧（125μV（max） ）です。
シャットダウン・ピンにより静止電源電流をさらに2.9μAまで低くすることができます。消費電力が厳しいアプリケーション向けに、シャットダウン・モードでは超高速ターンオン時間（3µs）になっています。ユーザーはこの機能を利用してADCのサンプルとサンプルの間でアンプをターンオフすることによりアンプの電力をダイナミックに管理できます。
アナログ・デバイセズの独自のextra fast complementary bipolar（XFCB）プロセスを使用しているので低電圧ノイズでしかも低電流ノイズ（5.9nV/√Hz、0.6pA/√Hz）になっております。ADA4805-1 / ADA4805-2は単電源3V / 5Vとともに±1.5V～±5Vの広い範囲の電源電圧で動作可能なので高速、低消費電力の計測器に最適です。
ADA4805-1は、6ピンSOT-23と6ピンSC70パッケージを採用しています。ADA4805-2は8ピンMSOPパッケージを採用しています。これらのアンプは、工業温度範囲－40℃～＋125℃の動作仕様となっています。
アプリケーション
- 高分解能、高精度ADCの駆動アンプ
- バッテリ駆動の計測機器
- マイクロパワー・アクティブ・フィルタ
- 携帯用POSターミナル
- アクティブRFIDリーダー
- 光電管
- ADCのリファレンス・バッファ
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
6
1Ku当たりの価格
最低価格：$1.93
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4805-2
資料
9
Filters
1つが該当
すべて
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
すべて
-
すべて
-
English
-
中国語
-
日本語
データシート
3
ユーザ・ガイド
3
更新 01/09/2019
English
更新 10/26/2015
English
更新 12/01/2014
English
アプリケーション・ノート
3
HTML
更新 06/05/2020
English
HTML
更新 06/05/2020
中国語
HTML
更新 06/05/2020
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
7
データシート 3
ユーザ・ガイド 3
アプリケーション・ノート 1
参考資料 2
Analog Dialogue 1
ビデオ
1
設計リソース 6
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADA4805-2ACPZ-R2 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| ADA4805-2ACPZ-R7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| ADA4805-2ARMZ |
8-Lead MSOP
|
|
|
| ADA4805-2ARMZ-R7 |
8-Lead MSOP
|
|
|
| ADA4805-2TRMZ-EP |
8-Lead MSOP
|
|
|
| ADA4805-2TRMZ-EPR7 |
8-Lead MSOP
|
|
- ADA4805-2ACPZ-R2
- ピン／パッケージ図
-
10-Lead LFCSP (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4805-2ACPZ-R7
- ピン／パッケージ図
-
10-Lead LFCSP (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4805-2ARMZ
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4805-2ARMZ-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4805-2TRMZ-EP
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4805-2TRMZ-EPR7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2

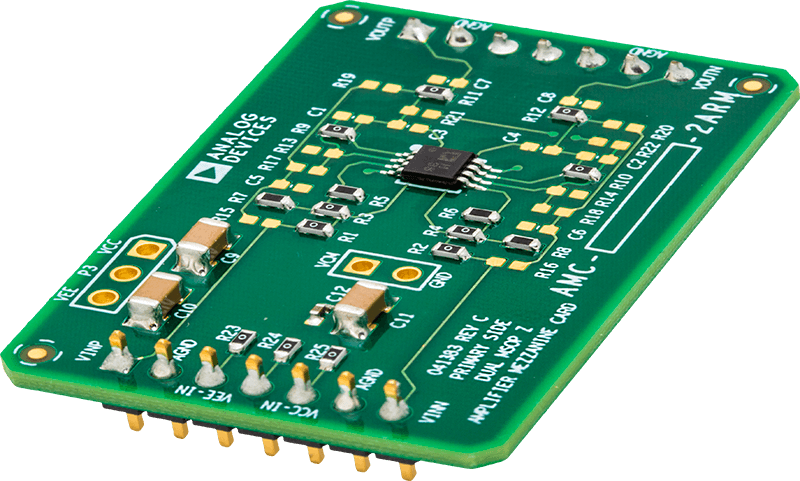

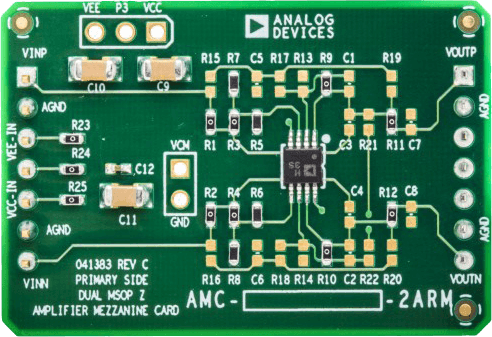

AMC-ADA4805-2ARMZ
ADA4805-2 用のアンプ・メザニン・カード
ADA4805-2 用のアンプ・メザニン・カード
製品の詳細

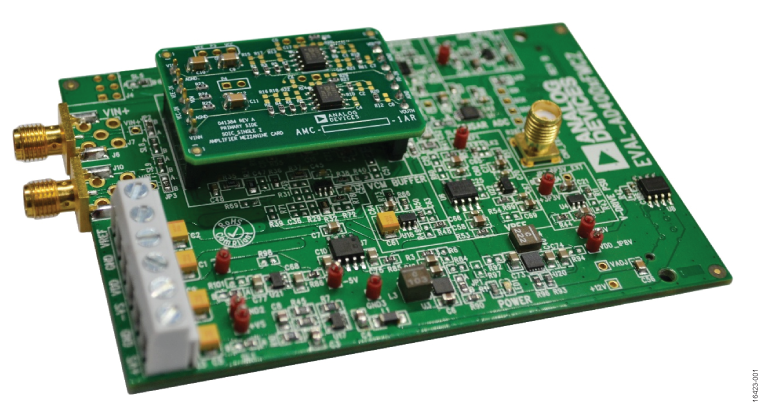

アナログ・デバイセズのアンプ・メザニン・カード (AMC) A/D コンバータ (ADC) ドライバは、 8ピン、シングルおよびデュアル SOIC、6ピン、シングル SOT23、8ピン、デュアルMSOP および 16ピン、LFCSP パッケージの中のアンプの性能を評価します。このアドオン・ボードは 7ピン・ヘッダーを使用して ADC 評価用ボードに挿入することができます。アナログ・デバイセズ製 ADC 評価用ボード上に取り付けられている AMC を図 1に示します。
AMC は異なったパッケージのアナログ・デバイセズのオペアンプと ADC ドライバのどれでもサポートすることができます。ADC ドライバーをサレンキー・ローパス、ハイパス、またはバンドパス・フィルタとして、多重帰還型の・ローパス、ハイパス、またはバンドパス・フィルタとして、あるいは反転および非反転オペアンプとして構成することができます。また AMC をシングルエンド信号、完全差動信号、または差動 ADC に対するシングルエンド信号を駆動するために構成することもできます。
最適化された電源プレーンとグラウンド・プレーンにより、低ノイズの高速動作が実現されています。回路で最高の柔軟性と性能を得られるように、部品の配置と電源バイパスが最適化されています。AMC 評価用ボードでは、0402 または 0603 の表面実装技術（SMT）部品、1206 のバイパス・コンデンサ、2.54 mm のヘッダーを使用することができます。
すべての部品は表面に配置されます。裏面に配置される部品はありません。
資料

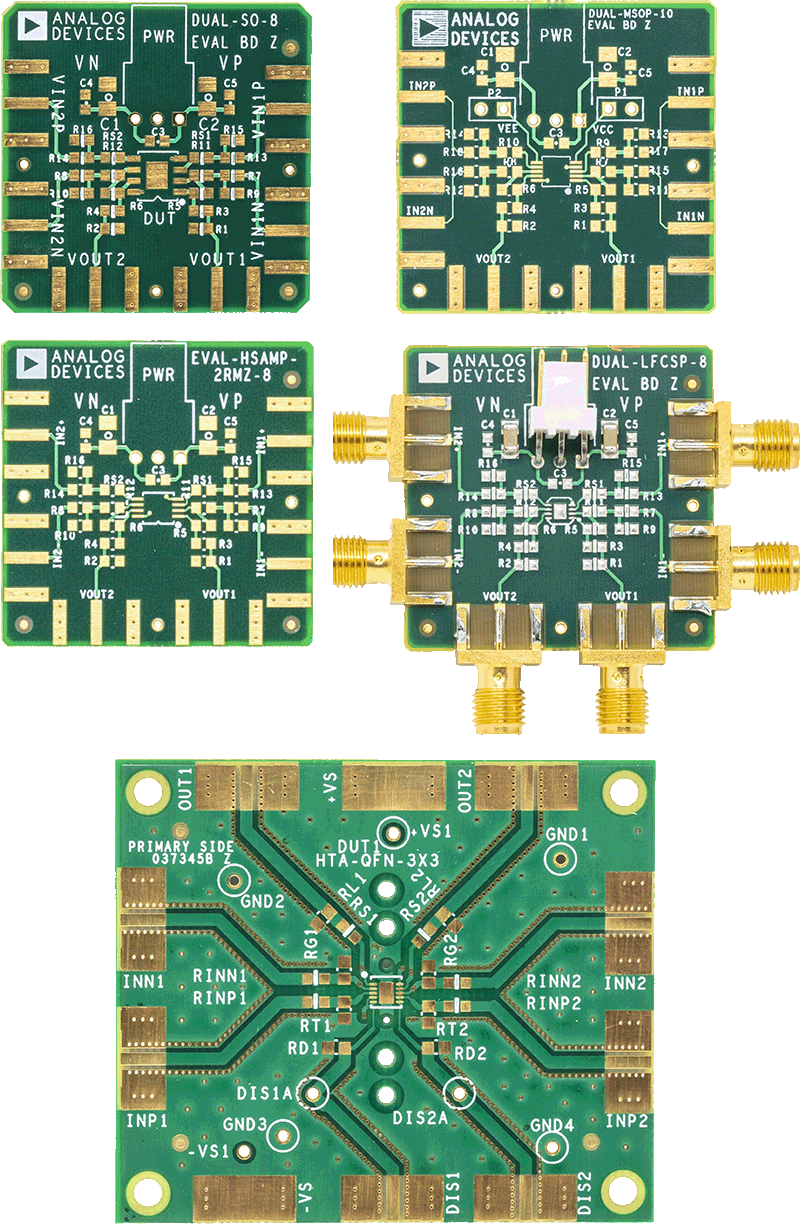

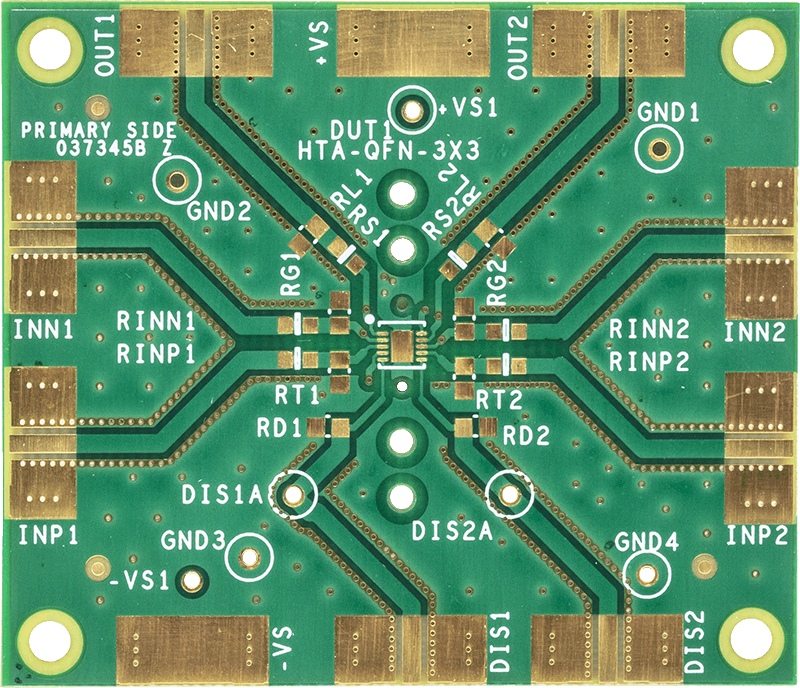

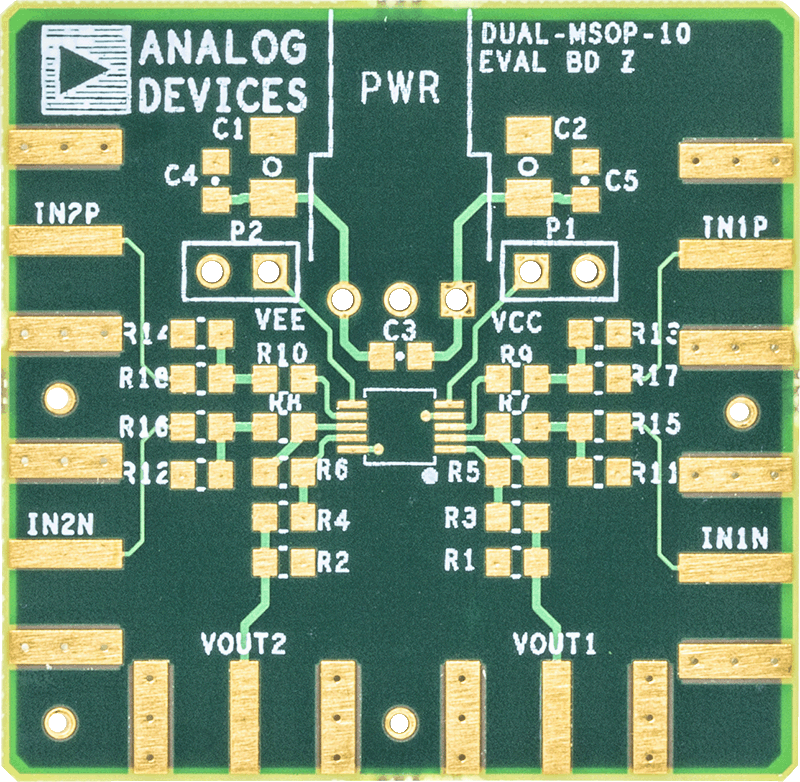

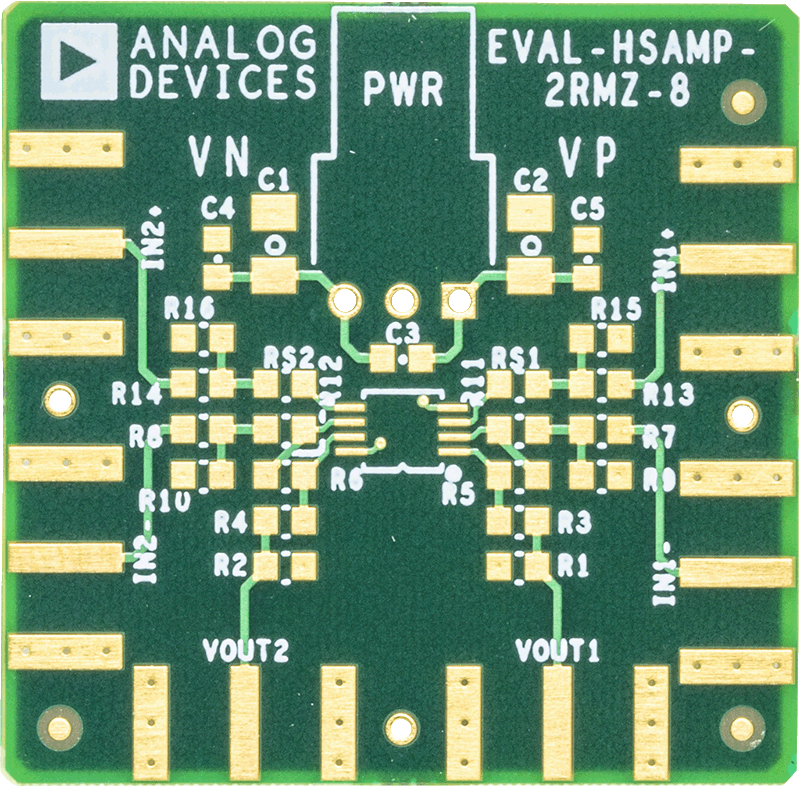

EVAL-HSAMP-2
Universal Evaluation Board for Dual High Speed Operational Amplifiers
製品の詳細
The Universal Dual High Speed Amplifier Evaluation Boards are bare boards that enables users to quickly prototype a variety of amplifier circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See ordering guide below on what board to order by lead count and package.
資料
284 kB
ツールおよびシミュレーション 7
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
高精度ADC ドライバ・ツール
アナログ・フォトダイオード・ウィザード
オペアンプ誤差バジェット・カリキュレータ
アナログ・フィルタ・ウィザード
シグナル・チェーン・デザイナー – BETA版
SPICEモデル 1
