製品概要
機能と利点
- 低ノイズ（0.1～10.0Hz）：3.5µV p-p＠2.5V出力
- 外部コンデンサが不要
- 低い温度係数
Aグレード：10ppm/°C（max）
Bグレード：3ppm/°C（max） - 負荷レギュレーション：15ppm/mA
- ライン・レギュレーション：20ppm/V
- 広い動作電圧範囲
ADR433：5.0V～18V - 高い出力ソース / シンク電流：＋30mAおよび－20mA
- 広い動作温度範囲：－40°C～＋125°C
製品概要
ADR430/ ADR431/ ADR433/ ADR434/ ADR435シリーズは、低ノイズ、高精度、低温度ドリフトを特長とするXFET®電圧リファレンス製品ファミリーです。アナログ・デバイセズの温度ドリフト曲率補正技術およびXFET（eXtra注入ジャンクションFET）技術の採用により、ADR430/ ADR431/ ADR433/ ADR434/ ADR435の温度による電圧変動の非直線性を最小化しています。
XFETリファレンスは、埋込みツェナー・リファレンスよりも低い電流（800µA）および電源電圧ヘッドルーム（2V）で動作します。埋込みツェナー・リファレンスでは、動作に5V以上のヘッドルームが必要です。
XFETリファレンスのADR430/ ADR431/ ADR433/ ADR434/ ADR435は、5Vシステムに対応する低ノイズ・ソリューションです。最大30mAの出力電流ソース能力および最大-20mAのシンク能力を備えています。さらに、トリム端子を備えているため、性能に影響を及ぼすことなく±0.5％の範囲で出力電圧を調整できます。

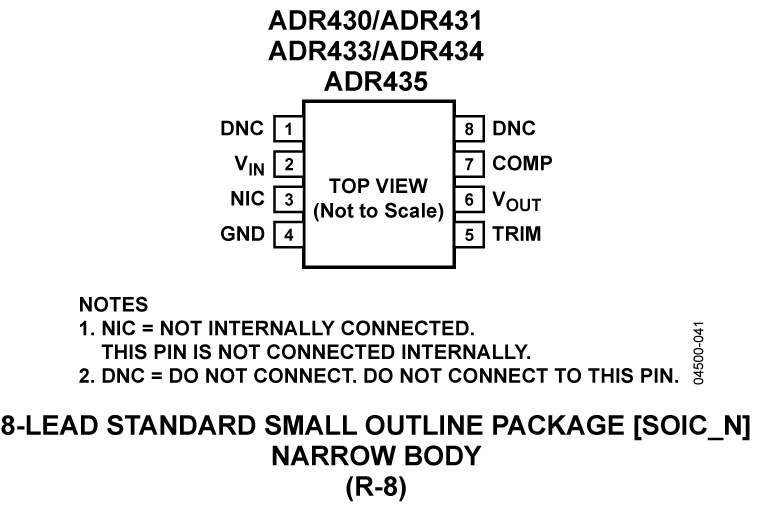

ADR430/ ADR431/ ADR433/ ADR434/ ADR435は、8ピンMSOPパッケージおよび8ピン・ナローSOICパッケージを採用し、いずれのバージョンも－40°C～＋125°Cの拡張工業用温度範囲で仕様規定されています。
アプリケーション
- 高精度データ・アクイジション・システム
- 高分解能データ・コンバータ
- 医療機器
- 工業用プロセス制御システム
- 光制御回路
- 高精度の計測機器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADR433ARMZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ADR433ARMZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ADR433ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADR433ARZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADR433BRZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADR433BRZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
