AD7091R-8

A/Dコンバータ、12ビット、1 MSPS、8チャンネル、超低消費電力、24ピンTSSOP

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.13
特長
  • 超低システム消費電力
    • 柔軟な消費電力/スループット・レート管理機能
    • プログラマブルなALERT割込みピン
  • 高性能
    • レイテンシ/パイプライン遅延なしで1 MSPSスループット
    • SNR:10 kHz入力周波数で70 dB(typ)
    • THD:10 kHz入力周波数で−80 dB(typ)
    • INL:±0.7 LSB(typ)、±1.0 LSB(max)
  • 小型システム・フットプリント
    • 5 ppm/°C(typ)ドリフトの高性能2.5 V リファレンスを内蔵
    • MUXOUT/ADCINにより1個のアンプでバッファリング可能
    • デイジーチェーン・モード
    • 16ピン、20ピン、24ピンの4mmx4mm LFCSPパッケージ
    • 16ピン、20ピン、24ピンのTSSOPパッケージ

      詳細はデータシートをご参照ください。


製品概要
show more Icon

AD7091R-2/AD7091R-4/AD7091R-8ファミリーは、マルチ・チャンネルの12ビット、超低費電力の逐次比較型A/Dコンバータ(ADC)で、2、4または8チャンネルのアナログ入力チャンネルのオプションが用意されています。AD7091R-2/AD7091R-4/AD7091R-8は、単電源2.7V~5.25Vで動作し、1 MSPSのサンプリング・レートを達成する能力があります。

AD7091R-2/AD7091R-4/AD7091R-8ファミリーは、最大8チャンネルのシングルエンド・アナログ入力を持っており、変換するチャンネルをあらかじめプログラムされた順にシーケンシャルに実行することができるチャンネル・シーケンサ機能を備えています。AD7091R-2/AD7091R-4/AD7091R-8は、内蔵の変換クロック、オン・チップの高精度2.5Vリファレンスおよび高速シリアル・インターフェースの特長を備えています。

AD7091R-2/AD7091R-4/AD7091R-8は、シリアル・インターフェース(SPI)を備えており、変換後にデータを読み取ることができ、一方1MSPSのスループットを達成することができます。変換処理とデータ収集は、CONVSTピンを使って制御されます。

AD7091R-2/AD7091R-4/AD7091R-8では、高度なデザイン技術を使って、高いスループット・レートで超低消費電力を可能にしています。またこれらのデバイスは、柔軟なパワーマネジメント・オプションも特長としています。オン・チップの構成レジスタによって、ユーザーは異なる条件の設定が可能となっています。それらには、パワーマネジメント、アラート機能、ビジー・インジケータ、チャンネル・シーケンシング、および汎用目的の出力ピンが含まれています。MUXOUTとADCINピンを使うことで、ADCによって収集する前にマルチプレクサ出力を信号処理することができます。

アプリケーション
  • バッテリ駆動のシステム
  • PDA(パーソナル・デジタル・アシスタント)
  • 医療機器
  • モバイル通信
  • 計測機器および制御システム
  • データ・アクイジション・システム
  • 光センサー
  • 診断/モニタリング機能

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

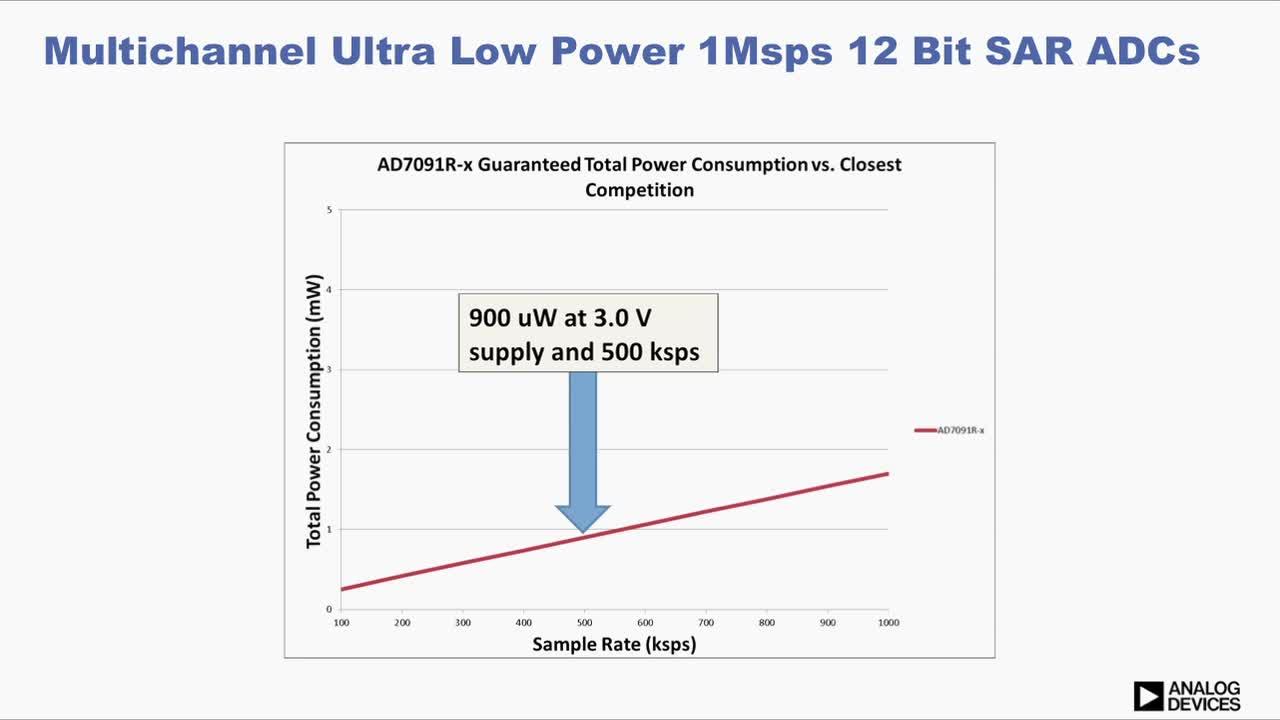

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7091R-8BCPZ
  • HTML
  • HTML
AD7091R-8BCPZ-RL7
  • HTML
  • HTML
AD7091R-8BRUZ
  • HTML
  • HTML
AD7091R-8BRUZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 23, 2014

- 13_0241

Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 23, 2014

- 13_0241

arrow down

Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

EVAL-AD7091R-2

AD7091R-2/AD7091R-4/AD7091R-8 Evaluation Board

zoom

EVAL-AD7091R-2

AD7091R-2/AD7091R-4/AD7091R-8 Evaluation Board

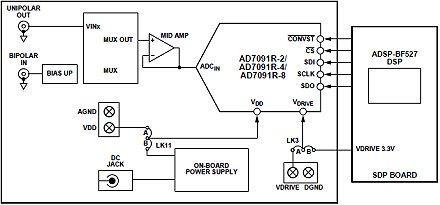

AD7091R-2/AD7091R-4/AD7091R-8 Evaluation Board

機能と利点

  • Full featured evaluation board for the AD7091R-2/AD7091R-4/AD7091R-8 family
  • On-board power supplies
  • Standalone capability
  • System demonstration platform (SDP) compatible ( EVAL-SDP-CB1Z)
  • PC software for control and data analysis (download from product page)

製品の詳細

The EVAL-AD7091R-2SDZ, EVAL-AD7091R-4SDZ, and EVAL-AD7091R-8SDZ are full featured evaluation boards designed to allow the user to easily evaluate all features of the AD7091R-2/ AD7091R-4/ AD7091R-8 family of analog-to-digital converters (ADCs). The evaluation board can be controlled via the SDP connector (J13). The SDP board ( EVAL-SDP-CB1Z) allows the evaluation board to be controlled through the USB port of a PC using the evaluation board software available for download from the product page.

On-board components include: the AD8031 high speed precision rail-to-rail op amp, the AD8032 high speed precision rail-to-rail dual op amp, the ADP3303 high accuracy 200 mA low dropout linear regulator, and the REF193 3.0 volt precision micropower, low dropout, low voltage reference.

Additional Equipment

  • EVAL-SDP-CB1Z (must be ordered separately) includes a USB cable
  • Signal source
  • PC running Windows XP SP2, Windows Vista, or Windows 7 with USB 2.0 port
