MAX17291

高電圧、1Aマイクロパワーブーストコンバータ、短絡保護およびTrue Shutdown内蔵

すべて表示 showmore-icon

5.5V高出力電圧ブーストコンバータ、最低の自己消費電流と全負荷電流にわたる最高の効率

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.92
特長
  • 入力からの自己消費電流:28µA
  • 出力短絡保護
  • 過熱保護
  • CCMでの固定周波数
  • True Shutdownモード
    • シャットダウン電流:0.05µA
    • OUTからの逆方向電流なし
  • ピーク効率:91%
  • 入力範囲:1.8V~5.5V
  • 出力電圧範囲:5.5V~20V
  • ピークインダクタ電流制限:1A
  • 複数のパッケージオプション
    • 6ピン(3 × 2) WLP (1.27mm × 0.87mm、0.4mmピッチ)
    • 8ピンTDFN (2mm × 2mm)
  • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

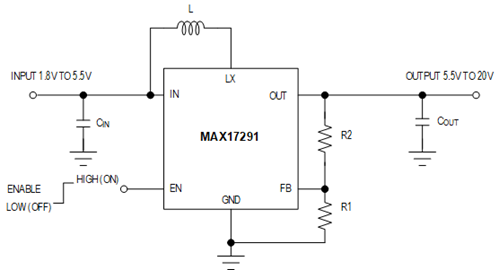

MAX17291は、低自己消費電流ブースト(ステップアップ) DC-DCコンバータで、1Aのピークインダクタ電流制限とTrue Shutdownを備えています。True Shutdownは出力を入力から切り離し、順方向または逆方向の電流をゼロにします。出力電圧は外付け抵抗分圧器で設定します。

MAX17291は低自己消費電流、小型総ソリューション、および全負荷範囲にわたる高効率を提供します。MAX17291は高集積ブーストコンバータで、センサーモジュールなどの、高電圧で小型ソリューションを必要とするアプリケーション用に設計されています。このデバイスはパワースイッチ、パワーダイオード、および出力負荷スイッチを内蔵しています。このデバイスは最大20Vを出力可能です。負荷スイッチはシャットダウンモードではオフになり、負荷を入力電圧から完全に切り離すことによって、シャットダウンモード時のリーク電流を最小限に抑えます。このデバイスは1.0MHzのスイッチング周波数で、連続コンダクションモード(CCM)で動作します。MAX17291のスイッチ電流制限は1Aです。このデバイスは2.2msの内部ソフトスタート時間を備え、突入電流を最小限に抑えます。このデバイスは短絡および過熱保護を備えています。

MAX17291は省スペース、コスト効率に優れた6ピンWLP (1.27mm × 0.87mm、0.4mmピッチ、3 × 2アレイ)および8ピンTDFNパッケージ(2mm × 2mm)で提供されます。動作温度範囲は-40℃~+125℃です。

アプリケーション

  • ポータブル医療機器
  • センサー電源
  • ウェアラブルデバイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17291ANT+
  • HTML
  • HTML
MAX17291ANT+T
  • HTML
  • HTML
MAX17291ATA+
  • HTML
  • HTML
MAX17291ATA+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 22, 2021

- 2206

DESIGN

MAX17291ANT+

製造中

MAX17291ANT+T

製造中

MAX17291ATA+

製造中

MAX17291ATA+T

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 22, 2021

- 2206

arrow down

DESIGN

MAX17291ANT+

製造中

MAX17291ANT+T

製造中

MAX17291ATA+

製造中

MAX17291ATA+T

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX17291EVK-WLP

WLPパッケージのMAX17291の評価キット

zoom

MAX17291EVK-WLP

WLPパッケージのMAX17291の評価キット

WLPパッケージのMAX17291の評価キット

機能と利点

  • 6ピンWLPのMAX17291 ICを評価(3 × 2ピン、0.4mmピッチ)
  • 入力範囲:1.8V~5.5V
  • 設定可能な出力電圧:5.5V~20V
  • 入力ピーク電流:最大1A
  • 実証済み2層、1.5オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品の詳細

MAX17291のWLP評価キット(EVキット)は、WLPパッケージのMAX17291 ICを評価します。MAX17291は低自己消費電流ブースト(ステップアップ) DC-DCコンバータで、1Aのピークインダクタ電流制限、True Shutdown、および短絡保護を備えています。MAX17291のEVキットは1.8V~5.5Vの入力範囲にわたって動作し、抵抗で設定可能な5.5V~20Vの出力電圧を提供します。このEVキットにはMAX17291ANT+ (WLP)が実装されています。

アプリケーション

  • ポータブル医療機器
  • センサー電源
  • ウェアラブルデバイス

MAX17291EVK-TDFN

TDFNパッケージのMAX17291の評価キット

zoom

MAX17291EVK-TDFN

TDFNパッケージのMAX17291の評価キット

TDFNパッケージのMAX17291の評価キット

機能と利点

  • 8ピンTDFNパッケージ(2mm × 2mm)のMAX17291 ICを評価
  • 入力範囲:1.8V~5.5V
  • 設定可能な出力電圧:5.5V~20V
  • 入力ピーク電流:最大1A
  • 実証済み2層、2オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品の詳細

MAX17291のTDFN評価キット(EVキット)は、TDFNパッケージのMAX17291 ICを評価します。MAX17291は低自己消費電流ブースト(ステップアップ) DC-DCコンバータで、1Aのピークインダクタ電流制限、TrueShutdown、および短絡保護を内蔵しています。MAX17291のEVキットは1.8V~5.5Vの入力範囲で動作し、抵抗で設定可能な5.5V~20Vの出力電圧を提供します。このEVキットにはMAX17291ATA+ (TDFN)が実装されています。

アプリケーション

  • ポータブル医療機器
  • センサー電源
  • ウェアラブルデバイス
