ADP3303

新規設計には非推奨

リニア・レギュレータ、200mAの低ドロップアウト、高精度、anyCAP™

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高精度のラインおよび負荷レギュレーション、25℃で±0.8％、全温度範囲で±1.4％
  • きわめて低いドロップアウト電圧：200mAで180mV（typ）
  • 安定化用出力コンデンサCO＝0.47μF
  • AnyCAP＝あらゆるタイプのコンデンサで安定（MLCCも含む）
  • 入力電圧レンジ：3.2V～12V
  • 電流 / 熱制限
  • 低ノイズ
  • ドロップアウト検出回路
  • 低いシャットダウン電流：1μA未満
  • 温度特性に優れたSOIC_Nパッケージ
  • 優れたラインレギュレーションおよび負荷レギュレーション

ADP3303は、高精度、低ドロップアウトのanyCAP™電圧レギュレータからなるADP3300、ADP3301、ADP3309ファミリーの製品です。異なるアーキテクチャ、改良したプロセス、ならびに異なるパッケージを採用しており、従来のLDOを卓越しています。その設計は特許取得済みで、わずか0.47μFの出力コンデンサで安定化可能です。ESR（等価直列抵抗）の値に関係なく、あらゆるタイプのコンデンサで安定動作します。スペースが制約される場合に使用される、積層セラミック・タイプ（MLCC）も使用できます。ADP3303の精度は室温で±0.8％、さらに温度レギュレーション、ライン・レギュレーション、負荷レギュレーションを含む総合精度が±1.4％と極めて優れております。またADP3303のドロップアウト電圧は200mAでわずか180mV（typ）です。

新しいアーキテクチャとプロセスに加え、アナログ・デバイセズが特許権を有する熱特性に優れたパッケージ（サーマル・コーストライン）により、外付けヒートシンク、あるいはPCボードに広い銅面積を使用することなく、1Wの電力消費が扱えます。これによってPCボードの表面積を最小に抑えられるため、ADP3303はポータブル機器向けにきわめて魅力的な製品になっています。

ADP3303の入力電圧範囲は3.2～12Vと広く、200mAを超える負荷電流を出力します。レギュレーション機能を失いそうになった時や、短絡や熱過負荷保護が作動したときには、エラーフラグが作動ます。このほかシャットダウン機能やノイズリダクション機能（オプション）も備えています。anyCAP LDOファミリーの ADP3300、ADP3301、ADP3309には、幅広い出力電圧と出力電流レべルに対応します。

ADP3300（50mA、SOT-23）
ADP3301（100mA）
ADP3302（100mA、デュアル出力）

アプリケーション

  • 携帯電話
  • ノートブック、パームトップ・コンピュータ
  • 電池駆動のシステム
  • 携帯機器
  • スイッチング電源のポスト・レギュレータ
  • バーコード・スキャナ
ADP3303
リニア・レギュレータ、200mAの低ドロップアウト、高精度、anyCAP™
ADP3303 Functional Block Diagram ADP3303 Pin Configuration ADP3303 Circuit Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADP7102
新規設計に推奨 リニア・レギュレータ（LDO）、20V、300mA、CMOS、低ノイズ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

リファレンス・デザイン

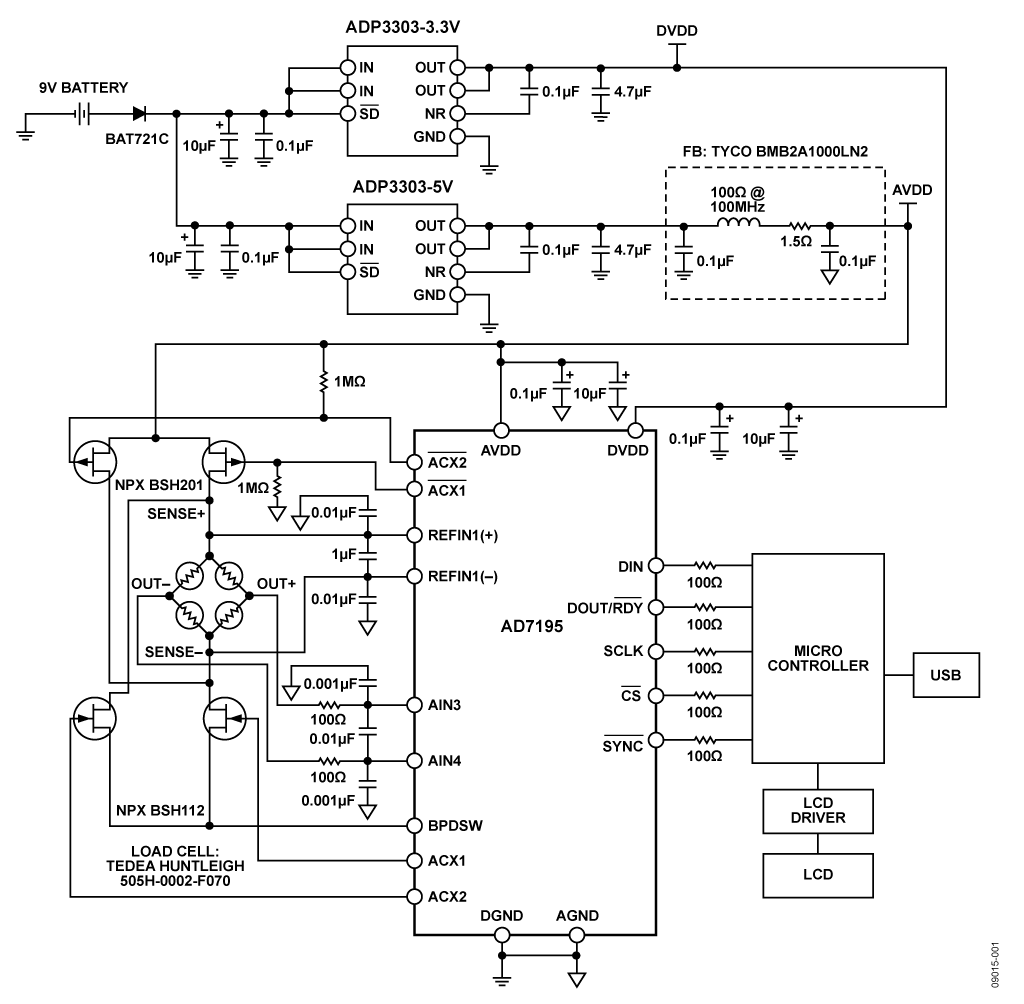

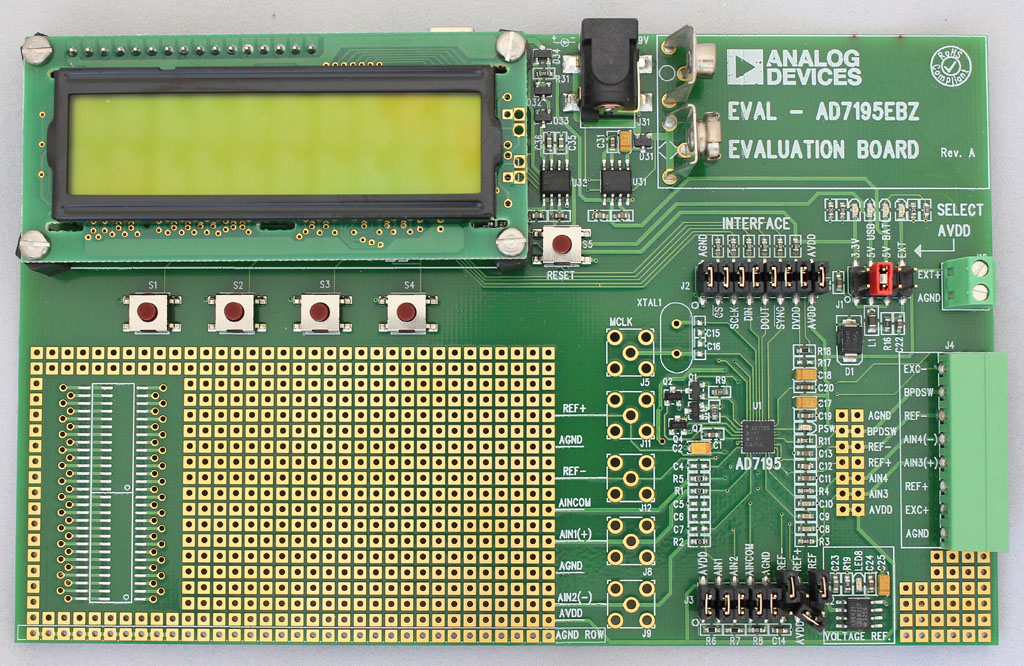

CN0155 Circuits from the Lab®
