製品概要

機能と利点

  • ピン・プログラマブルなフィルタ応答
    アップデート・レート:10Hzまたは16.7Hz
  • ピン・プログラマブル計装アンプ・ゲイン
  • ピン・プログラマブル、パワーダウンとリセット
  • ステータス機能
  • 内部クロック発振器
  • 内部ブリッジパワーダウン・スイッチ
  • 電流
    115µA(typ)(G=1)
    330µA(typ)(G=128)

製品概要

AD7780は重量計、ストレーンゲージや圧力センサーなどのブリッジセンサー用に作られた全機能内蔵の低消費フロントエンド・ソリューションです。この製品は高精度、低消費の24ビットのシグマ・デルタ(ΣΔ)型A/Dコンバータ、オンチップ低ノイズプログラマブル・ゲイン・アンプ(PGA)、内部発振器からなっています。

わずか330µAの消費であるため、AD7780は、低消費を要求するような携帯またはバッテリ駆動などの製品に適しています。またAD7780はパワーダウン・モードを備えているため、ブリッジセンサーのパワーを切断したりAD7780が変換していないときにパワーダウンにして、バッテリ寿命の長期化を図ることができます。

使い易くするために、AD7780の全ての機能は専用のピンによって制御されます。データ読み込みが起こるたびに、8つのステータス・ビットが24ビット変換に付加されます。これらのステータス・ビットにはパターン・シケンスが含まれており、これはシリアル伝送の有効性を確認するために使うことができます。

オンチップのPGAは1または128のゲインを備えており、±5Vまたは±39mVのフルスケール差動入力信号をサポートします。このデバイスは2つのフィルタ・オプションを備えています。このフィルタ応答は16.7Hzのアップデート・レート時に非常に優れたダイナミック性能を提供します。このアップデート・レート時のセトリング時間は120msです。10Hzのアップデート・レート時フィルタ応答は-45dB以上のストップバンド減衰を提供します。ロードセル・アプリケーションにおいて、このストップバンド除去は、ロードセルの低い機械的振動周波数を取り除くために非常に有効です。このアップデート・レート時のセトリング時間は300msです。10Hzと16.7Hzのアップデート・レートの両方で、50Hz と60Hzを同時除去ができます。

AD7780は2.7V~5.25Vの電源電圧で動作します。また、この製品はナローボディの14ピンSOICパッケージと16ピンTSSOPパッケージで供給されます。

アプリケーション

  • 重量計
  • 圧力計測
  • 工業用プロセス制御
  • ポータブル計測機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

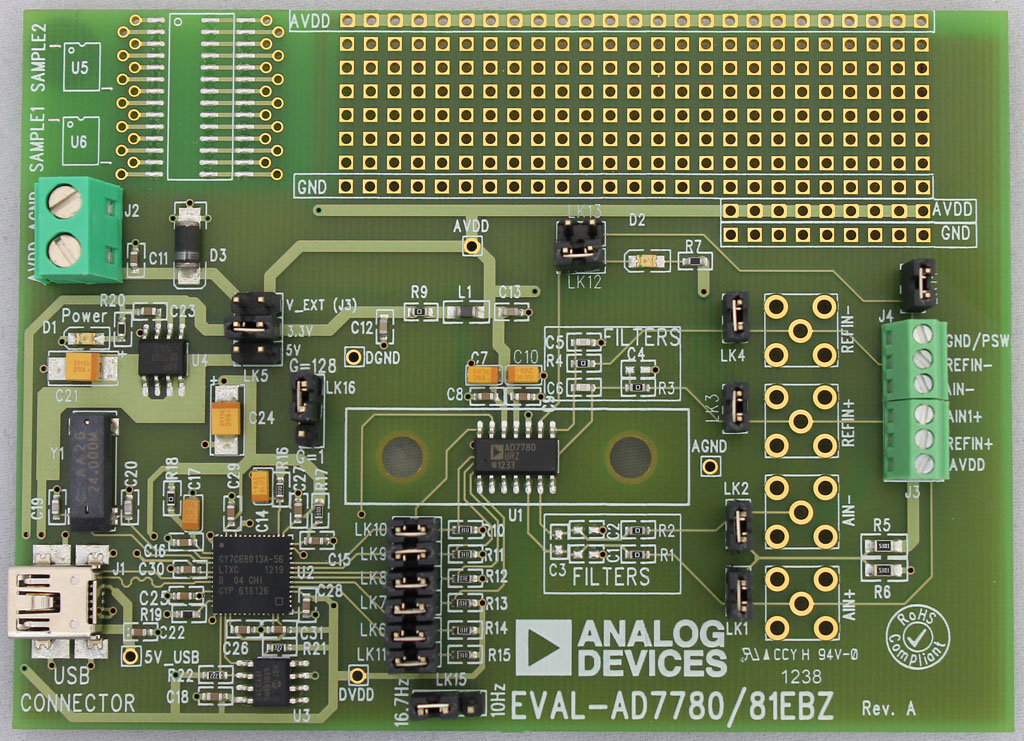

評価キット (1)

ツール

設計ツール

ΣΔ ADCのチュートリアル

インタラクティブな図解で、理想的なシグマ・デルタA/Dコンバータの挙動を示します。

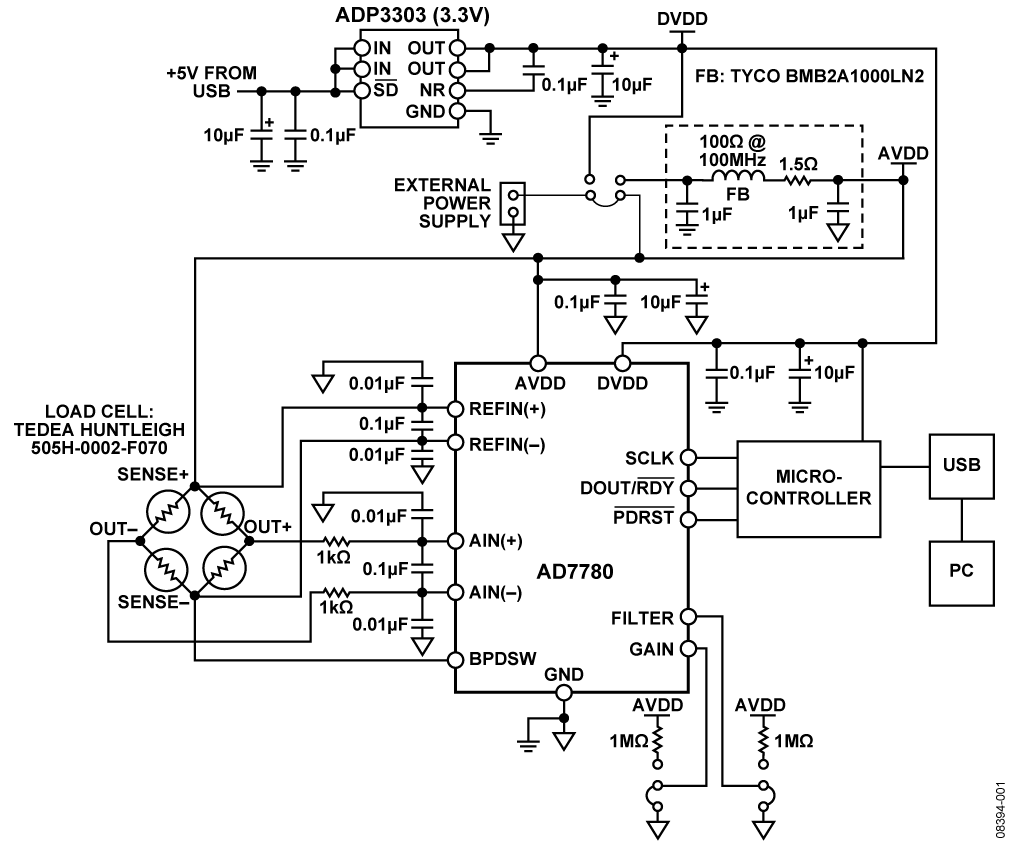

リファレンス・デザイン (1)
