ADR3625

高精度、マイクロパワー、大電流出力の電圧リファレンス

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.26
特長
  • 最大温度係数
    • 3ppm/°C(Bグレード)
    • 6ppm/°C(Aグレード)
  • 出力電流能力(代表値):70mAソース/20mAシンク
  • 低静止電流:65μA
  • 低シャットダウン電流:1.5μA
  • 出力電圧ノイズ(0.1Hz~10Hz):3ppm p-p
  • 最大初期出力電圧誤差
    • ±0.04%(Bグレード)
    • ±0.08%(Aグレード)
  • 動作温度範囲:−40°C~+125°C
  • 最大入力電圧:16V
  • 低ドロップアウト電圧:0.25V
  • 1.8Vロジックに対応

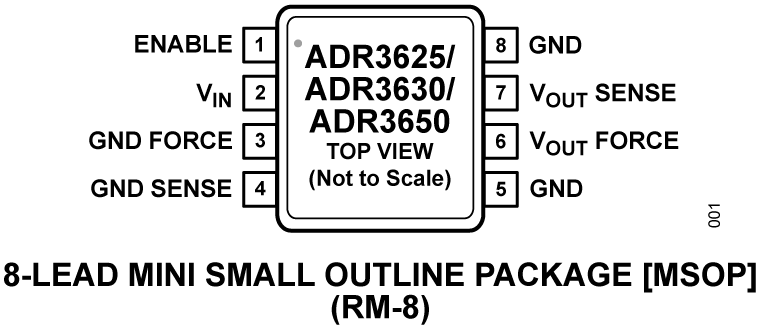

  • 8ピンMSOPパッケージ
製品概要
show more Icon

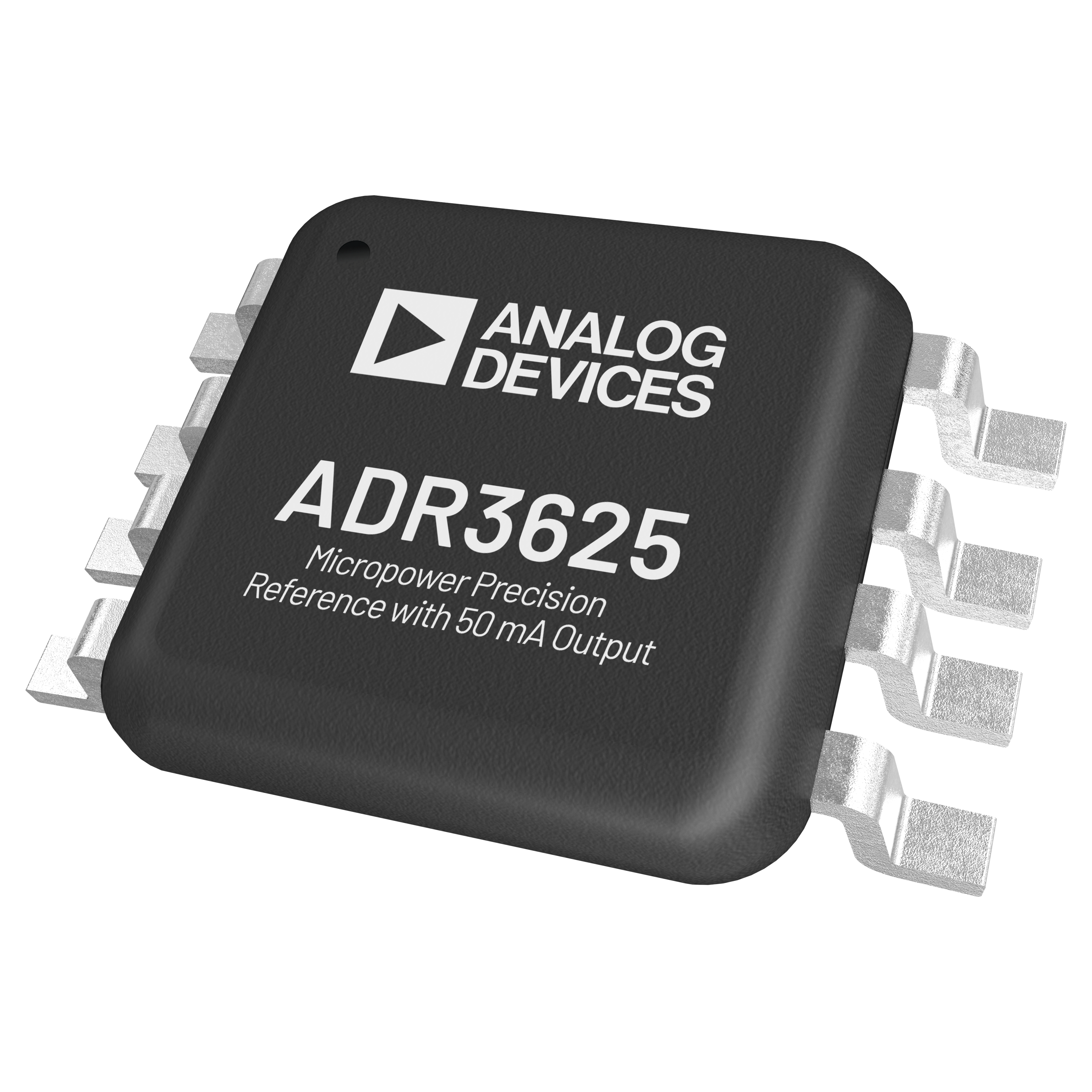

ADR3625\ADR3630\ADR3650は、低消費電力、高精度の電圧リファレンスであり、8ピンMSOPパッケージを採用し、最大温度係数3ppm/°C(Bグレード)を実現しています。最大70mAをソースできるADR3625/ADR3630/ADR3650は、標準的な低ドロップアウト(LDO)レギュレータの非常に優れた代替製品となります。高精度を実現するために、製造工程でアナログ・デバイセズ独自のDigiTrim®技術を使用して、出力電圧と温度係数がトリミングされています。

低い温度ヒステリシス(7ppm)と低い長時間ドリフト(3500時間で160ppm)により、システムの寿命にわたって精度が向上しています。動作に必要な最小負荷容量は0.1μFです。ADR3625/ADR3630/ADR3650は、–‍40°C~+125°Cの動作温度範囲で仕様規定されています。

アプリケーション

  • 高精度電源
  • 携帯型計測器
  • プロセス・トランスミッタ
  • リモート・センサー
  • 医療用計測器
  • 自動バッテリ・モニタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.26

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADR3625ARMZ
  • HTML
  • HTML
ADR3625ARMZ-R7
  • HTML
  • HTML
ADR3625BRMZ
  • HTML
  • HTML
ADR3625BRMZ-R7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADR3625

ADR3625(高精度、マイクロパワー、高電流出力電圧リファレンス)の性能評価

zoom

EVAL-ADR3625

ADR3625(高精度、マイクロパワー、高電流出力電圧リファレンス)の性能評価

ADR3625(高精度、マイクロパワー、高電流出力電圧リファレンス)の性能評価

機能と利点

  • EVAL-ADR3625EBZ評価用ボード
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号出力用の予備SMB PCBパターン
  • 追加ピン用の予備バインディング・ポストPCBパターン
  • 電源および計測装置を簡単に接続するためのバインディング・ポスト

製品の詳細

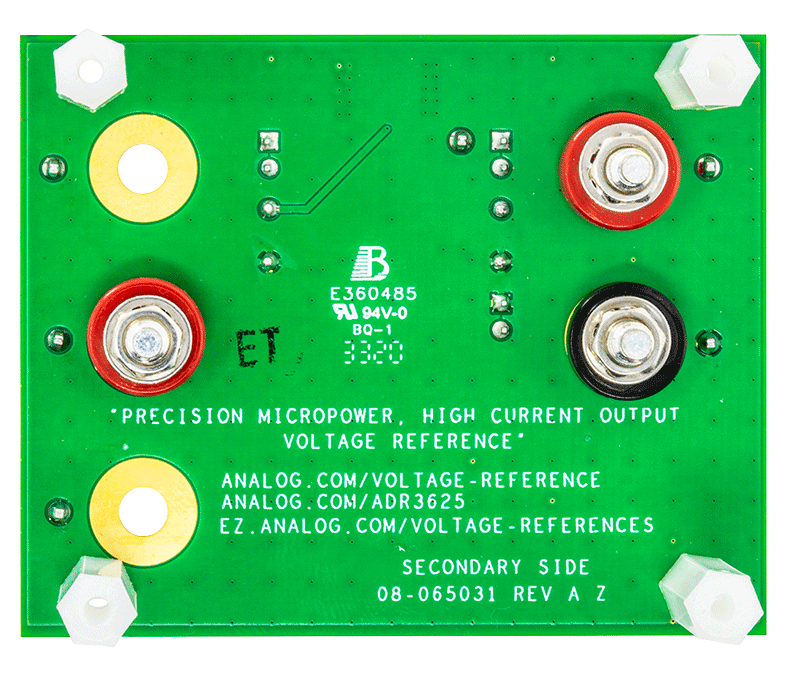

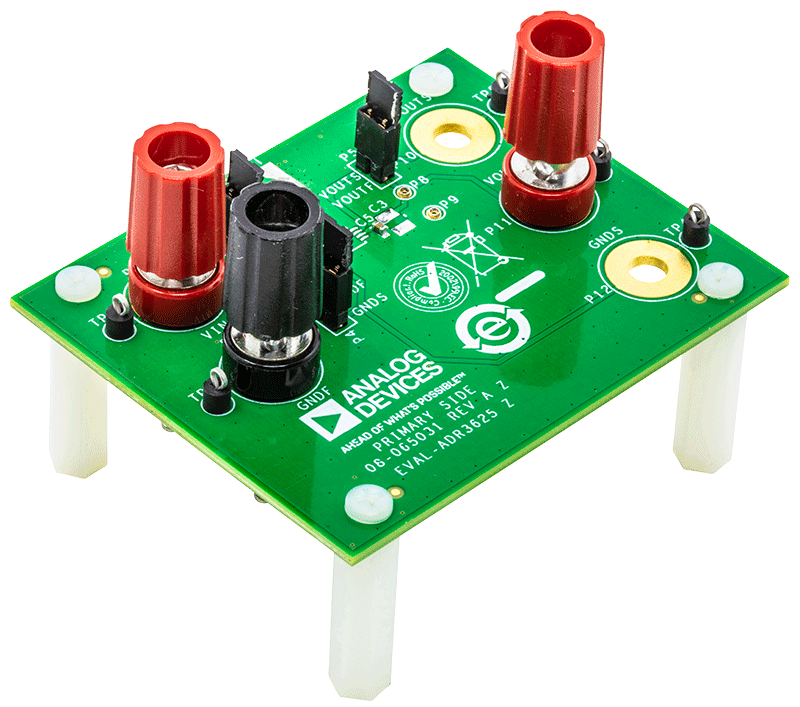

EVAL-ADR3625EBZ評価用ボードでは、このボードに組み込まれているADR3625を評価できます。

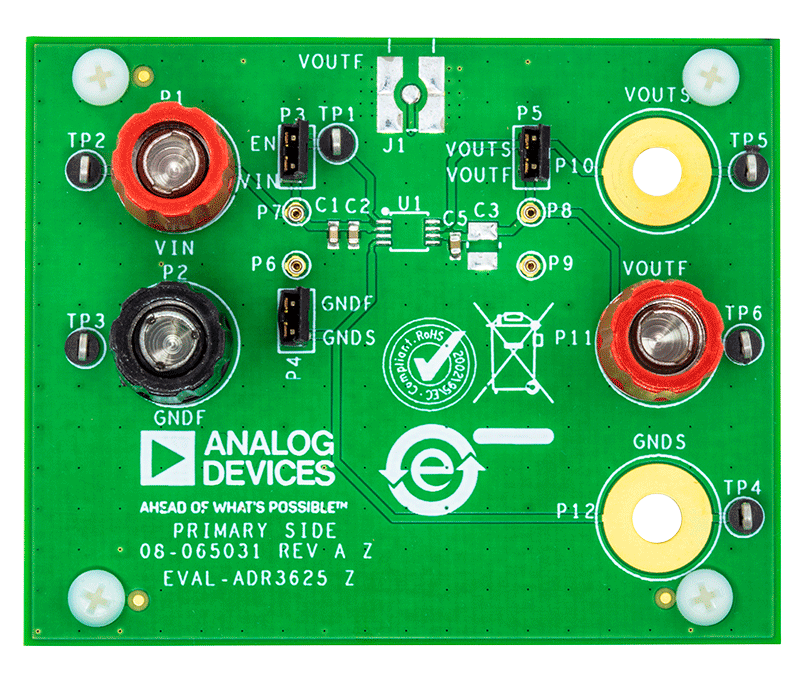

ユーザ・ガイドの図1に、EVAL-ADR3625EBZ評価用ボードが示されています。VIN、GNDF、およびVOUTFにはバインディング・ポストが装備されており、最も一般的なベンチ・セットアップ・コネクタを簡単に接続できます。GNDSピンとVOUTSピン、受動部品、SMB(Subminiature Version B)向けのプリント回路基板(PCB)パターンも用意されているため、より高度なセットアップや用途に対応できます。

テスト対象デバイス(DUT)のすべての仕様は、ADR365のデータシートに記載されています。EVAL-ADR3625EBZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADR365のデータシートを参照してください。

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
