特長
- 高速スループット・レート：1 MSPS
- VDD = 2.7 V～5.25 Vで仕様を規定
- 超低消費：467μA＠3V、1MSPS
- 2.5V、5ppm/℃の高精度リファレンスを内蔵
- 2、4および8チャンネルのシングルエンド・アナログ入力チャンネル
- プログラマブル･チャンネル・シーケンサー機能
- アラート機能が可能、4および8チャンネル版
- ビジー機能が可能、4および8チャンネル版
- GPOピンが可能、4および8チャンネル版
- 詳細はデータシートをご参照ください。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD7091R-2 / AD7091R-4 / AD7091R-8ファミリーは、マルチ・チャンネルの12ビット、超低費電力の逐次比較型A/Dコンバータ（ADC）で、2、4または8チャンネルのアナログ入力チャンネルのオプションが用意されています。AD7091R-2 / AD7091R-4 / AD7091R-8は、単電源2.7V～5.25Vで動作し、1秒あたり1Mサンプルのサンプリング・レート（1MSPS）を達成する能力があります。AD7091R-2 / AD7091R-4 / AD7091R-8は、広帯域幅のトラック&ホールド・アンプを内蔵しており、1.5 MHzを超える入力周波数を扱うことができます。またAD7091R-2 / AD7091R-4 / AD7091R-8は、内蔵の変換クロック、オン・チップの高精度2.5Vリファレンスおよび高速シリアル・インターフェースの特長を備えています。
AD7091R-2 / AD7091R-4 / AD7091R-8ファミリーは、最大8チャンネルのシングルエンド・アナログ入力を持っており、変換するチャンネルをあらかじめプログラムされた順にシーケンシャルに実行することができるチャンネル・シーケンサ機能を備えています。
AD7091R-2 / AD7091R-4 / AD7091R-8は、シリアル・インターフェース（SPI）を備えており、変換後にデータを読み取ることができ、一方1MSPSのスループットを達成することができます。変換処理とデータ収集は、CONVSTピンを使って制御されます。
AD7091R-2 / AD7091R-4 / AD7091R-8では、高度なデザイン技術を使って、高いスループット・レートで超低消費電力を可能にしています。またこれらのデバイスは、柔軟なパワー・マネージメント・オプションも特長としています。オン・チップの構成レジスタによって、ユーザーは異なる条件の設定が可能となっています。それらには、パワーマネージメント、アラート機能、ビジー・インジケータ、チャンネル・シーケンシング、および汎用目的の出力ピンが含まれています。MUXOUTとADCINピンを使うことで、ADCによって収集する前にマルチプレクサ出力を信号処理することができます。
アプリケーション
- バッテリ駆動のシステム
- PDA（パーソナル･デジタル・アシスタント）
- 医療機器
- モバイル通信
- 計測機器および制御システム
- データ･アクイジション･システム
- 光センサー
- 診断 / モニタリング機能
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7091R-4
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品選択ガイド 1
チュートリアル 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7091R-4BCPZ |
20-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| AD7091R-4BCPZ-RL7 |
20-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| AD7091R-4BRUZ |
20-Lead TSSOP
|
|
|
| AD7091R-4BRUZ-RL7 |
20-Lead TSSOP
|
|
- AD7091R-4BCPZ
- ピン／パッケージ図
-
20-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7091R-4BCPZ-RL7
- ピン／パッケージ図
-
20-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7091R-4BRUZ
- ピン／パッケージ図
-
20-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7091R-4BRUZ-RL7
- ピン／パッケージ図
-
20-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 23, 2014
- 13_0241
Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages
AD7091R-4BRUZ
製造中
AD7091R-4BRUZ-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 23, 2014
- 13_0241
Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages
AD7091R-4BRUZ
製造中
AD7091R-4BRUZ-RL7
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シリーズ電圧リファレンス4 |
||||
|
新規設計に推奨 |
3.0V電圧リファレンス、超低ノイズ、高精度 |
|||
|
製造中 |
電圧リファレンス、3.0V、高精度、マイクロパワー、 低ドロップアウト |
|||
|
新規設計に推奨 |
5.0V電圧リファレンス、超低ノイズ、高精度 |
|||
|
製造中 |
電圧リファレンス、5.0V,高精度、マイクロパワー、 低ドロップアウト |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）2 |
||||
|
製造中 |
オペアンプ、レールtoレール出力、低消費電力、低ノイズ、低歪み |
|||
|
製造中 |
オペアンプ、16ビット・システム用、ローノイズ、高速 |
|||
|
高電圧アンプ ≧ ±12V1 |
||||
|
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz |
|||
|
低ノイズ・アンプ（≦10nV/√Hz）2 |
||||
|
新規設計に推奨 |
オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力 |
|||
|
新規設計に推奨 |
オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力 |
|||
|
低消費電力アンプ（＜1mA/amp）1 |
||||
|
製造中 |
オペアンプ、シングル、2.7V、800 µA、80MHz、レールtoレールI/O |
|||
|
低入力バイアス電流アンプ（＜100pA）3 |
||||
|
製造中 |
オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流 |
|||
|
製造中 |
オペアンプ、JFET入力段、30V、80MHz、低ノイズ 、低入力バイアス電流 |
|||
|
製造中 |
オペアンプ、高精度、低入力バイアス電流、広帯域幅、JFET、シングル |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD7091R-2
AD7091R-2/AD7091R-4/AD7091R-8 Evaluation Board
機能と利点
- Full featured evaluation board for the AD7091R-2/AD7091R-4/AD7091R-8 family
- On-board power supplies
- Standalone capability
- System demonstration platform (SDP) compatible ( EVAL-SDP-CB1Z)
- PC software for control and data analysis (download from product page)
製品の詳細

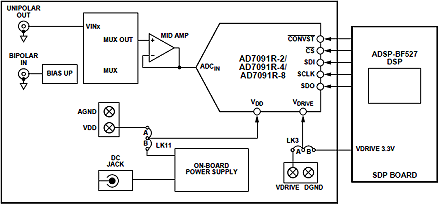

The EVAL-AD7091R-2SDZ, EVAL-AD7091R-4SDZ, and EVAL-AD7091R-8SDZ are full featured evaluation boards designed to allow the user to easily evaluate all features of the AD7091R-2/ AD7091R-4/ AD7091R-8 family of analog-to-digital converters (ADCs). The evaluation board can be controlled via the SDP connector (J13). The SDP board ( EVAL-SDP-CB1Z) allows the evaluation board to be controlled through the USB port of a PC using the evaluation board software available for download from the product page.
