AD9213

12ビット、10.25GSPS、JESD204B、RF A/Dコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1171.12
特長
  • 高い瞬時ダイナミック・レンジ
  • NSD
    • −155dBFS/Hz(−9dBFS、170MHz入力で10GSPSの場合)
    • −153dBFS/Hz(−1dBFS、170MHz入力で10GSPSの場合)
  • SFDR:70dBFS(−1dBFS、1000MHz入力で10GSPSの場合)
  • H2とH3を除くSFDR(最も悪い他のスプリアス):89dBFS(−1dBFS、1000MHz入力で10GSPSの場合)
  • 低消費電力:10GSPSで< 4.6W(代表値)
  • 内蔵入力バッファ(6.5GHz入力帯域幅)
    • RIN = 50Ωの1.4Vp-pフルスケール・アナログ入力
    • 過電圧保護
  • 16レーンJESD204B出力(最大16Gbpsライン・レート)
  • 1サンプル精度でマルチチップ同期が可能
    • DDC NCO同期を含む
  • DDC内蔵
    • 選択可能なデシメーション係数
    • 高速周波数ホッピング用の16のプロファイル設定
  • 効率的なAGCのための高速オーバーレンジ検出
  • オンチップ温度センサー
  • オンチップ負電圧発生器
  • 低CER:<1 × 10−16
  • 12mm × 12mm、192ボールBGA-EDパッケージ
製品概要
show more Icon

AD9213は、6.5GHzの入力帯域幅を持つ単一の12ビット、6GSPS/10.25GSPS、無線周波数(RF)A/Dコンバータ(ADC)です。AD9213は、広い瞬時帯域幅と低い変換誤差率(CER)を必要とする、高いダイナミック・レンジ周波数と時間領域のアプリケーションをサポートします。AD9213は16レーンのJESD204Bインターフェースを備え、最大の帯域幅性能をサポートします。

AD9213は< 4.6W(代表値)を消費し、ダイナミック・レンジと直線性能を実現します。デバイスはインターリーブされたパイプライン・アーキテクチャに基づき、独自のキャリブレーションおよびランダム化技術を搭載して、インターリーブ・スプリアス・アーティファクトをノイズ・フロアに抑制します。AD9213の直線性能はオンチップのディザリングとキャリブレーションの組み合わせによって保持され、幅広い入力信号条件で優れたスプリアスフリー性能を実現します。

瞬時性の帯域幅をそれほど必要としないアプリケーションは、AD9213のオンチップ、デジタル信号処理(DSP)性能により、出力データ・レートに加えてデバイスをサポートするために必要なJESD204Bレーンの数を低減することができます。DSPパスには、48ビットの数値制御発振器(NCO)付きのデジタル・ダウンコンバータ(DDC)があり、2か3の係数であるデシメーション・レートを選択できるI/Qデジタル・デシメータ・ステージがそれに続きます。高速周波数ホッピング・アプリケーションの場合は、AD9213 NCOはトリガ入力が別々の最大16のプロファイル設定をサポートし、少ないJESD204Bレーン数で幅広い情報収集周波数範囲を可能にします。

AD9213はNCOの同期を含むサンプル高精度マルチチップ同期をサポートします。AD9213は192ボールのボール・グリッド・アレイ(BGA)パッケージに収められ、−20°C~+115°Cのジャンクション温度範囲が仕様規定されています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1171.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9213BBPZ-10G
  • HTML
  • HTML
AD9213BBPZ-6G
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 3

reference details image

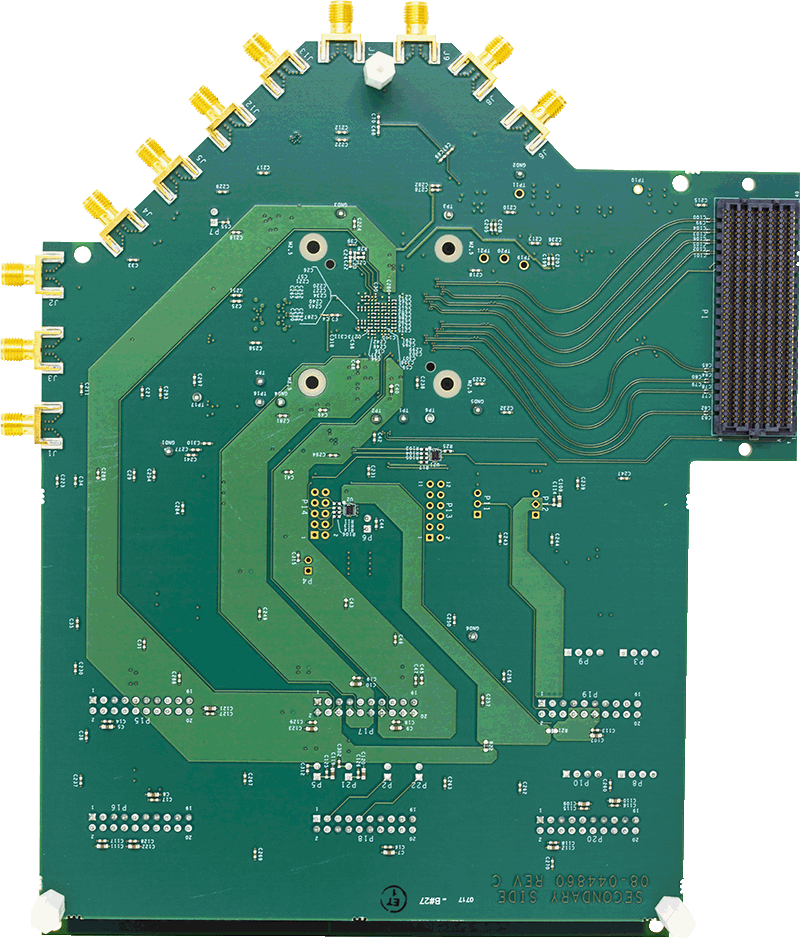

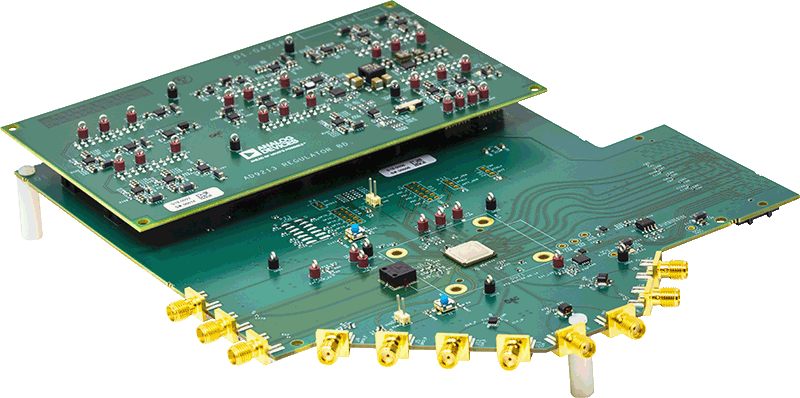

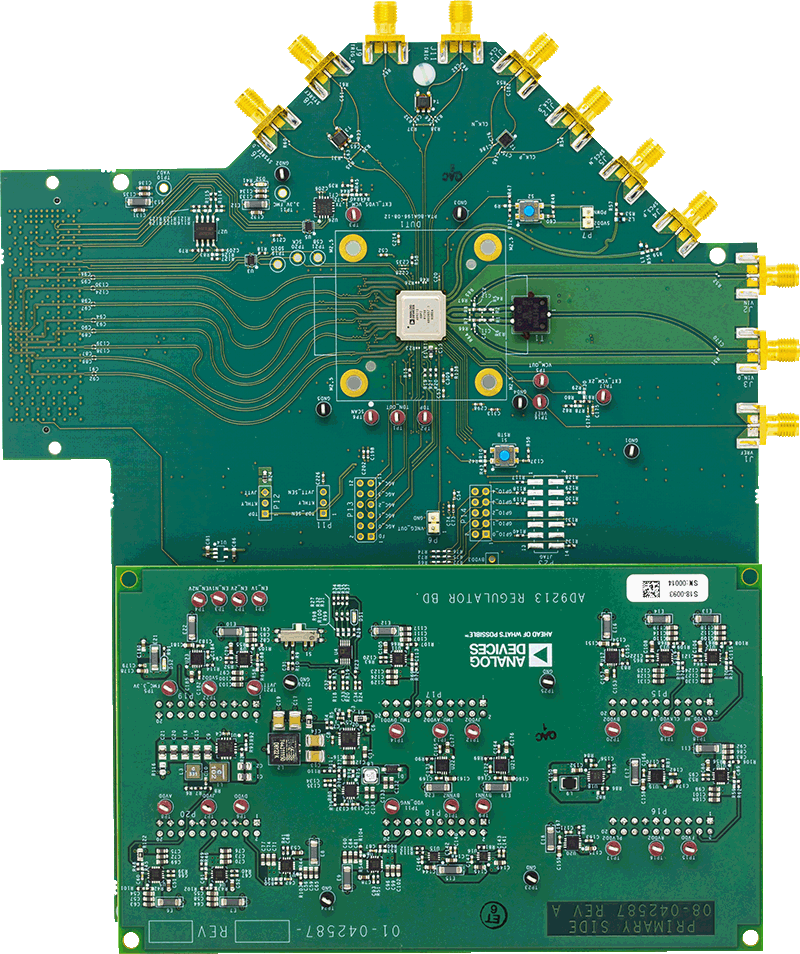

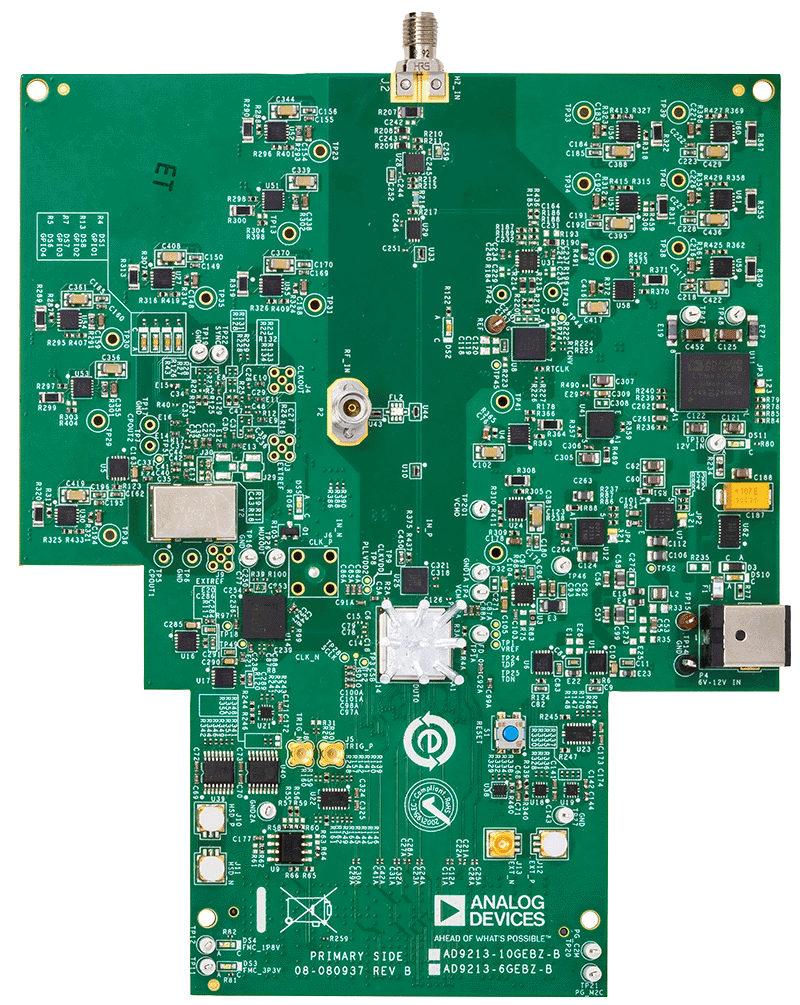

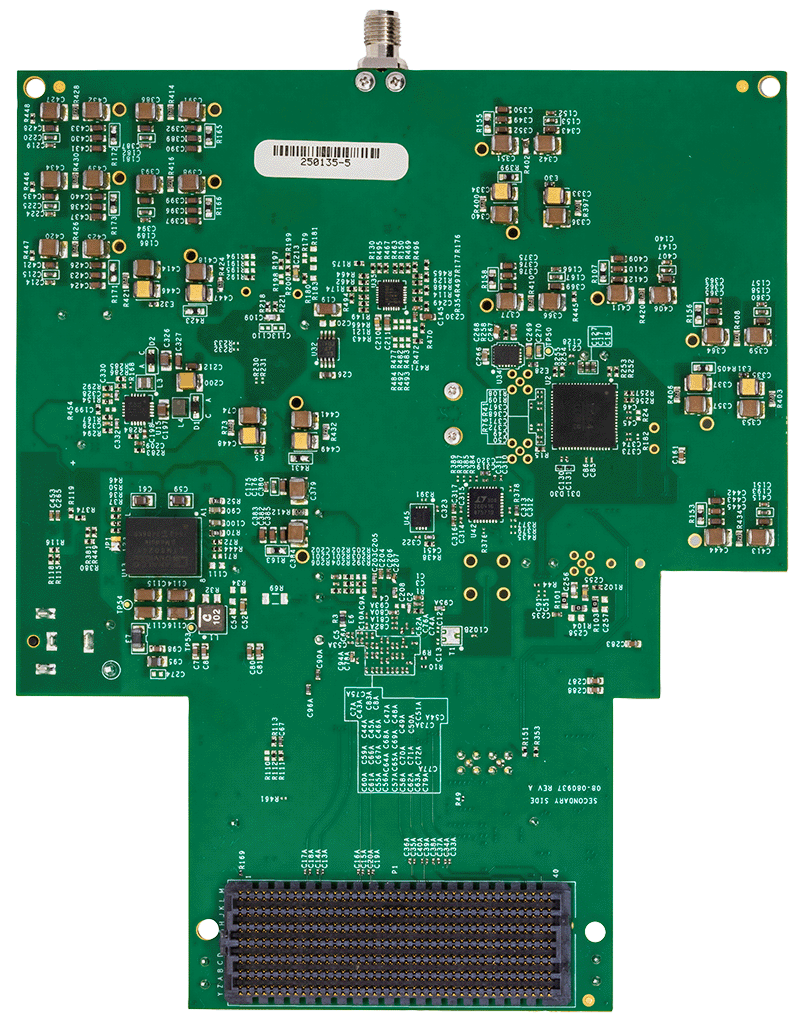

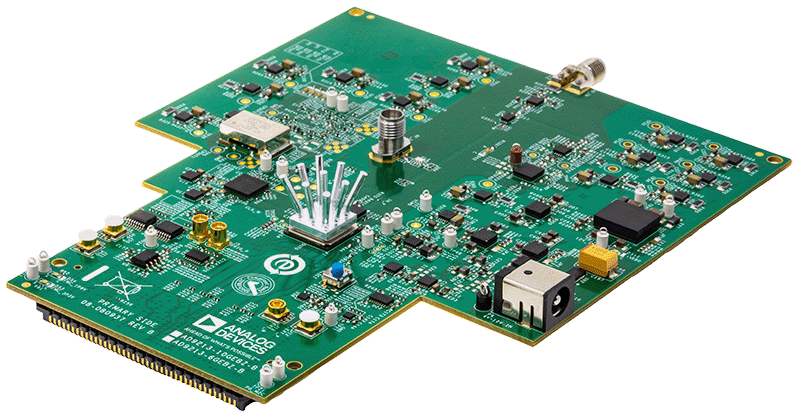

EVAL-AD9213

AD9213評価用ボード

zoom

EVAL-AD9213

AD9213評価用ボード

AD9213評価用ボード

機能と利点

  • AD9213デバイス・ファミリ用のフル機能評価用ボード。
  • 広帯域バラン駆動入力。
  • 外部電源不要。ADS8-V1EBZ FPGAデータ・キャプチャ・カードのFMC+コネクタからの12V-1Aおよび3.3V-3A電源を使用。
  • ACEを通して単一のソフトウェア・インターフェースでデバイス制御と分析が可能。

製品の詳細

AD9213-10GEBZおよびAD9213-6GEBZは、AD9213の10Gspsおよび6Gspsモデルをサポートします。AD9213は、6.5GHzの入力帯域幅を持つ単一の12ビット、10.25GSPS RF A/Dコンバータ(ADC)です。広い瞬時帯域幅と低いコード誤差率(CER)を必要とする、広いダイナミック・レンジ周波数と時間領域のアプリケーションをサポートするために最適化されています。AD9213は16レーンのJESD204Bインターフェースを備え、最大の帯域幅性能をサポートします。

この予備評価設計により、ADCを様々なモードおよび構成で動作させるために必要なサポート回路がすべて提供されます。ADS8-V1EBZ FPGAデータ・キャプチャ・カードを直接操作できるように設計されているので、ユーザーはキャプチャされたデータを分析用にダウンロードできます。デバイス制御とその後のデータ分析は、ACEソフトウェア・パッケージを使って行えます。

reference details image

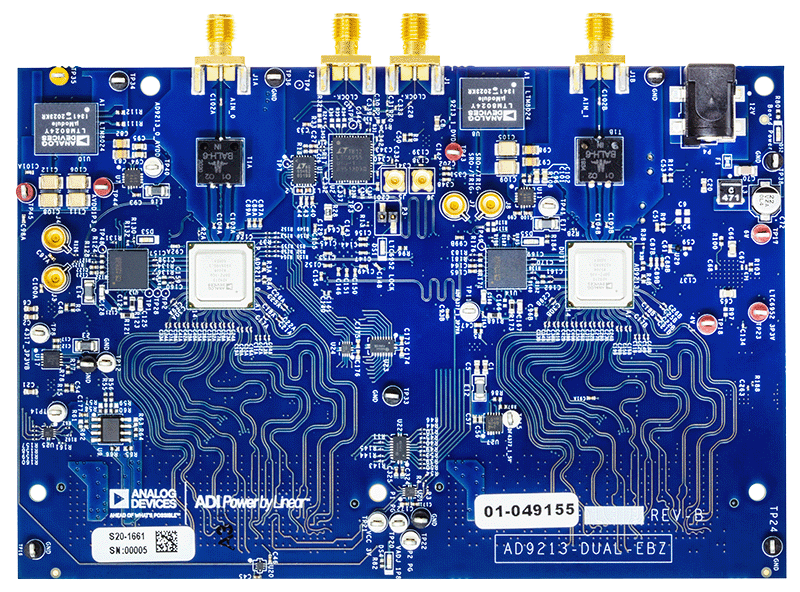

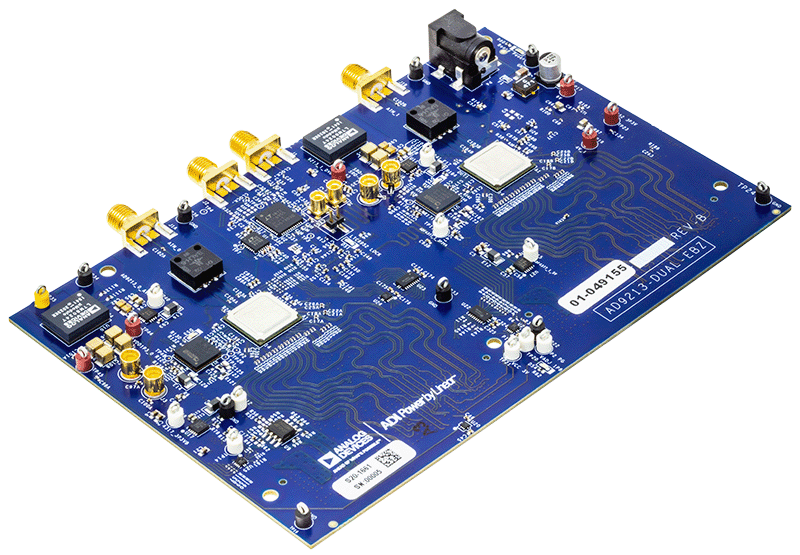

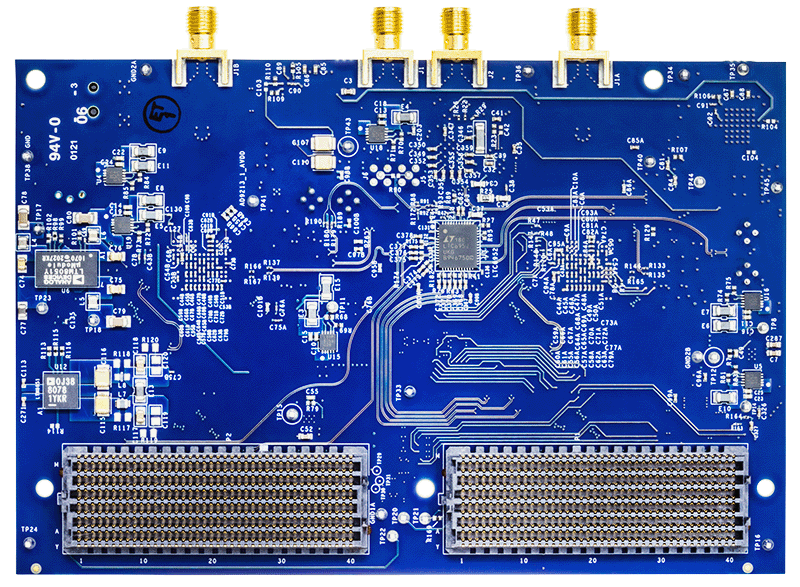

EVAL-AD9213-DUAL-EBZ

Wideband Direct RF Sampling 20GSPS Digitizer Platform

zoom

EVAL-AD9213-DUAL-EBZ

Wideband Direct RF Sampling 20GSPS Digitizer Platform

Wideband Direct RF Sampling 20GSPS Digitizer Platform

機能と利点

  • Up to 9GHz RF Direct sampling platform using two AD9213.
  • 20Gsps digitizer platform
  • Configurable to support I/Q sampling at 10Gsps
  • Multichip synchronization capable with 1 sample accuracy (ADF4377)
  • Software and FPGA RTL reference designs
  • Mates with Stratix10 (DK-SOC-1SSX-H-D)

製品の詳細

This dual AD9213 evaluation board is a wideband direct RF sampling 20GSPS digitizer platform which includes the two 12bit 10 GSPS RF ADCs. The RFADCs are time interleaved by 180 degrees, thus supporting a 20 GSPS sampling system. Synchronization performance is obtained to within 1 sample accuracy using the built-in multichip synchronization capabilities. The clock input interleaving is achieved by using the ADF4377, which is a low jitter microwave wideband synthesizer with an integrated VCO. This dual AD9213 reference design platform provides a path to scale up the bandwidth of interest or be used to enable end user algorithm development.

reference details image

ADS8-V1EBZ

ADS8-V1評価用ボード

zoom

ADS8-V1EBZ

ADS8-V1評価用ボード

ADS8-V1評価用ボード

機能と利点

  • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
  • 1つのFMC+コネクタ。
  • 20個の16Gbpsトランシーバーを1つのFMC+コネクタでサポート。
  • DDR4 SDRAM。
  • シンプルなUSB 3.0ポート・インターフェース。

製品の詳細

指定のアナログ・デバイセズ高速ADC評価用ボードに接続すると、ADS8-V1はデータ・アクイジション・ボードとして機能します。最高速のJESD204B A/Dコンバータをサポートするように設計されたADS8-V1のFPGAは、データ・トランスミッタのADCに対してデータ・レシーバーとして動作します。
