LTM4622A

超薄型デュアル2Aまたはシングル4A 降圧DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$8.42
機能
  • 1cm2未満の完全なソリューション
  • 広い入力電圧範囲:3.6V~20V
  • 出力電圧範囲:1.5V~12V
  • デュアル2A(ピーク時3A)またはシングル4A出力電流
  • 負荷、入力、および温度の全範囲にわたって±1.5%の最大合計出力電圧レギュレーション誤差
  • 電流モード制御、高速トランジェント応答
  • 外部周波数同期
  • 電流分担によって並列接続可能なマルチフェーズ
  • 出力電圧トラッキング機能とソフトスタート機能
  • 選択可能なBurst Mode®動作
  • 過電圧入力保護と過熱保護
  • パワーグッド・インジケータ

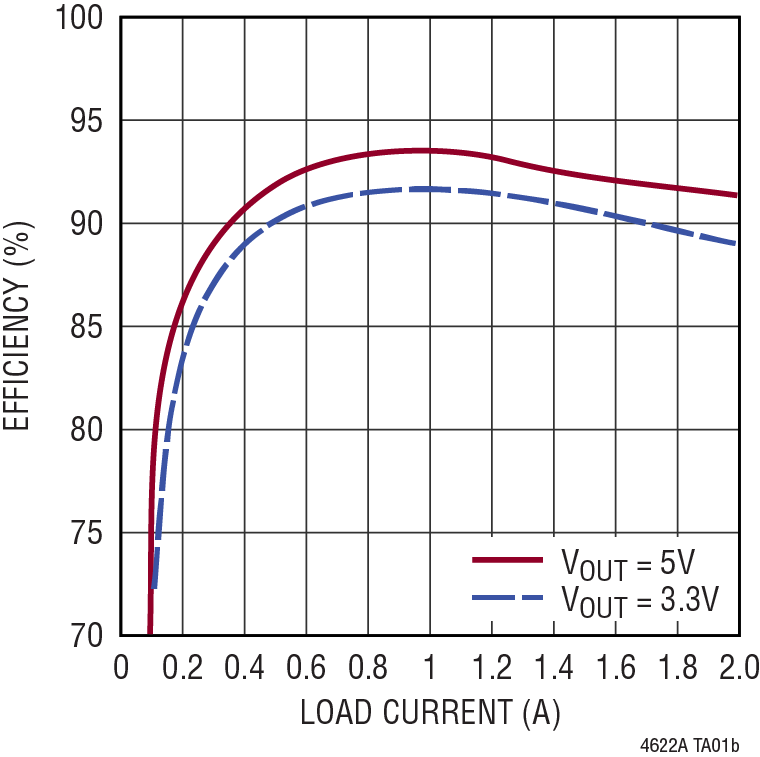

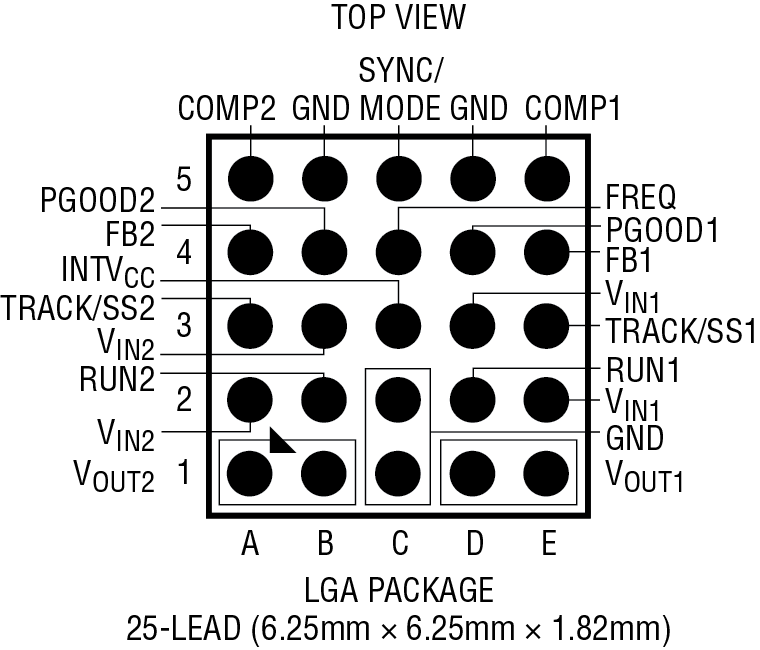

  • 6.25mm×6.25mm×1.82mmのLGAパッケージと6.25mm×6.25mm×2.42mmのBGAパッケージ
製品概要
show more Icon

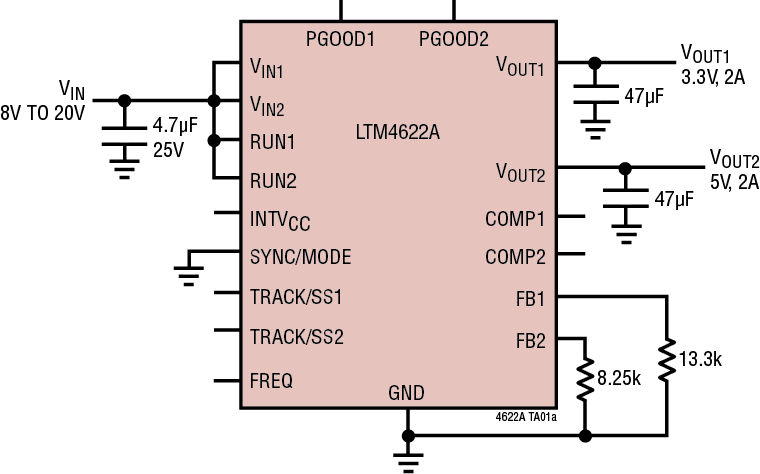

LTM4622Aは、小型で超薄型の6.25mm×6.25mm×1.82mmLGAパッケージおよび2.42mm BGAパッケージに収容された完全なデュアル2A降圧スイッチング・モードμModule®(マイクロモジュール)レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、および周辺部品がパッケージに搭載されています。LTM4622Aは、3.6V~20Vの入力電圧範囲で動作し、1.5V~12Vの出力電圧範囲をサポートしており、出力電圧は1 本の外付け抵抗で設定されます。高効率設計により、デュアル2Aの連続出力電流(3Aのピーク出力電流)を供給します。必要なセラミック入力コンデンサおよび出力コンデンサはわずか数個です。

LTM4622Aは、選択可能なBurst Mode動作と、出力電圧トラッキングによる電源レールのシーケンシングをサポートしています。高いスイッチング周波数と電流モード制御により、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。

フォルト保護機能には、入力過電圧保護、出力過電流保護、過熱保護が含まれます。

LTM4622Aは、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


入力電圧範囲 出力電圧範囲 出力電流
LTM4622 3.6V to 20V 0.6V to 5.5V Dual 2.5A or Single 5A
LTM4622A 3.6V to 20V 1.5V to 12V Dual 2A or Single 4A

アプリケーション

  • 汎用ポイントオブロード変換
  • 通信機器、ネットワーク機器および産業用機器
  • 医療診断機器
  • テスト・システムおよびデバッグ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$8.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4622AEV#PBF
  • HTML
  • HTML
LTM4622AEY#PBF
  • HTML
  • HTML
LTM4622AIV#PBF
  • HTML
  • HTML
LTM4622AIY
  • HTML
  • HTML
LTM4622AIY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4622AEV#PBF

製造中

LTM4622AEY#PBF

製造中

LTM4622AIV#PBF

製造中

LTM4622AIY

製造中

LTM4622AIY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4622AEV#PBF

製造中

LTM4622AEY#PBF

製造中

LTM4622AIV#PBF

製造中

LTM4622AIY

製造中

LTM4622AIY#PBF

製造中

6 26, 2019

- 19_0116

Notification of Additional Assembly Location, ASE Korea for LTM4622/LTM4622A

LTM4622AEV#PBF

製造中

LTM4622AEY#PBF

製造中

LTM4622AIV#PBF

製造中

LTM4622AIY

製造中

LTM4622AIY#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4622AEV#PBF

製造中

LTM4622AEY#PBF

製造中

LTM4622AIV#PBF

製造中

LTM4622AIY

製造中

LTM4622AIY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4622AEV#PBF

製造中

LTM4622AEY#PBF

製造中

LTM4622AIV#PBF

製造中

LTM4622AIY

製造中

LTM4622AIY#PBF

製造中

6 26, 2019

- 19_0116

arrow down

Notification of Additional Assembly Location, ASE Korea for LTM4622/LTM4622A

LTM4622AEV#PBF

製造中

LTM4622AEY#PBF

製造中

LTM4622AIV#PBF

製造中

LTM4622AIY

製造中

LTM4622AIY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

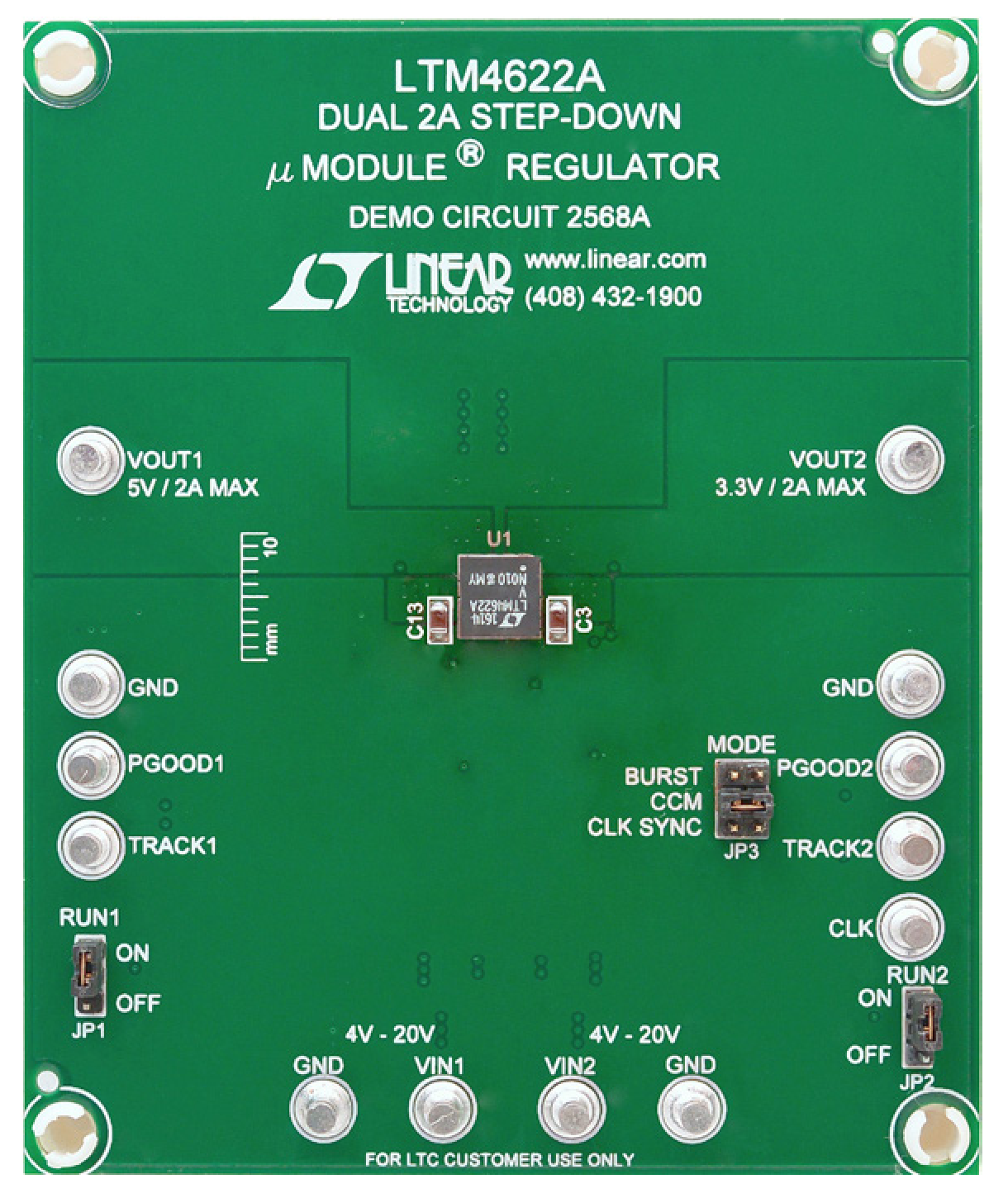

reference details image

DC2568A

LTM4622A Demo Board | Ultrathin Dual Buck μModule; 4V ≤ VIN ≤ 20V, VOUT1 = 5V @ 2A, VOUT2 = 3.3V @ 2A

zoom

DC2568A

LTM4622A Demo Board | Ultrathin Dual Buck μModule; 4V ≤ VIN ≤ 20V, VOUT1 = 5V @ 2A, VOUT2 = 3.3V @ 2A

LTM4622A Demo Board | Ultrathin Dual Buck μModule; 4V ≤ VIN ≤ 20V, VOUT1 = 5V @ 2A, VOUT2 = 3.3V @ 2A

製品の詳細

Demonstration circuit 2568A features the LTM4622A μModule® regulator, a tiny low profile high performance high efficiency dual step-down regulator. The LTM4622A has an operating input voltage range of 3.6V to 20V and is able to provide an output current of up to 2A for each channel. Each output’s voltage is programmable from 1.5V to 12V. The LTM4622A is a complete DC/DC point of load regulator in a low profile thermally enhanced 6.25mm × 6.25mm × 1.82mm LGA package requiring only a few input and output capacitors. Output voltage tracking is available through the TRACK/SS pin for supply rail sequencing. External clock synchronization is available through the MODE pin. For high efficiency at low load currents, the MODE pin jumper (JP3) selects the Burst Mode® option for operation in less noise sensitive applications. The LTM4622A data sheet must be read in conjunction with this demo manual for working on or modifying demo circuit 2568A.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
