ユーザ・ガイド
2 すべてを表示
評価用ソフトウェア Rev. 0.1.1
1 すべてを表示

製品概要

機能と利点

  • DC～5GHzの広い範囲に対応する、デュアルパス、低ノイズの設計
    • 10GSPSで動作する低ノイズ12ビットADCであるAD9213を用いた高速パス
    • 完全差動10GHz ADCドライバであるADL5580を使用
    • 20ビット40MSPSの差動SAR ADCであるAD4080を用いた高精度パスにより1/fノイズを低減
  • DAC出力電圧でバイアスされたADCドライバ入力が単極性信号のDCオフセットを調整
    • DCオフセットされたシングルエンド単極性信号をADL5580により差動信号に変換
    • ADL5580をLTC2664 DAC出力でバイアスすることでAD9213の入力ダイナミック・レンジを最大化
  • FMC+ HSPCコネクタによりXilinx VCU118 FPGAボードとインターフェース可能

製品概要

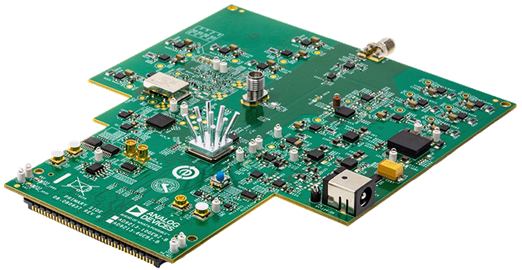

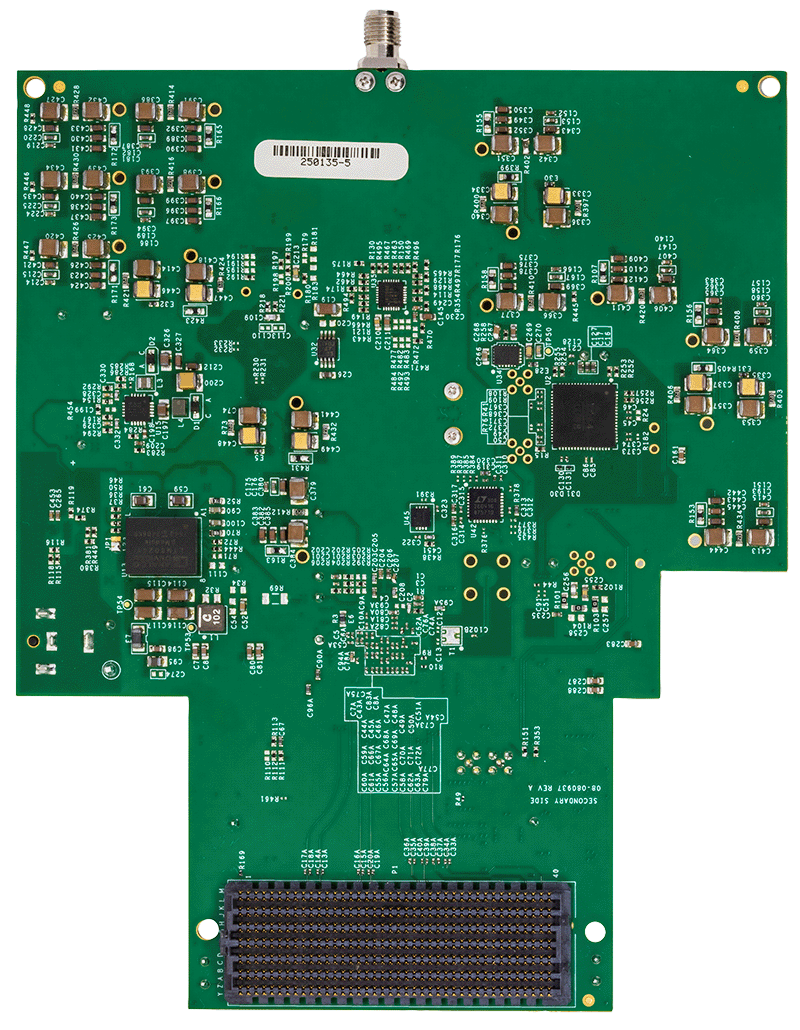

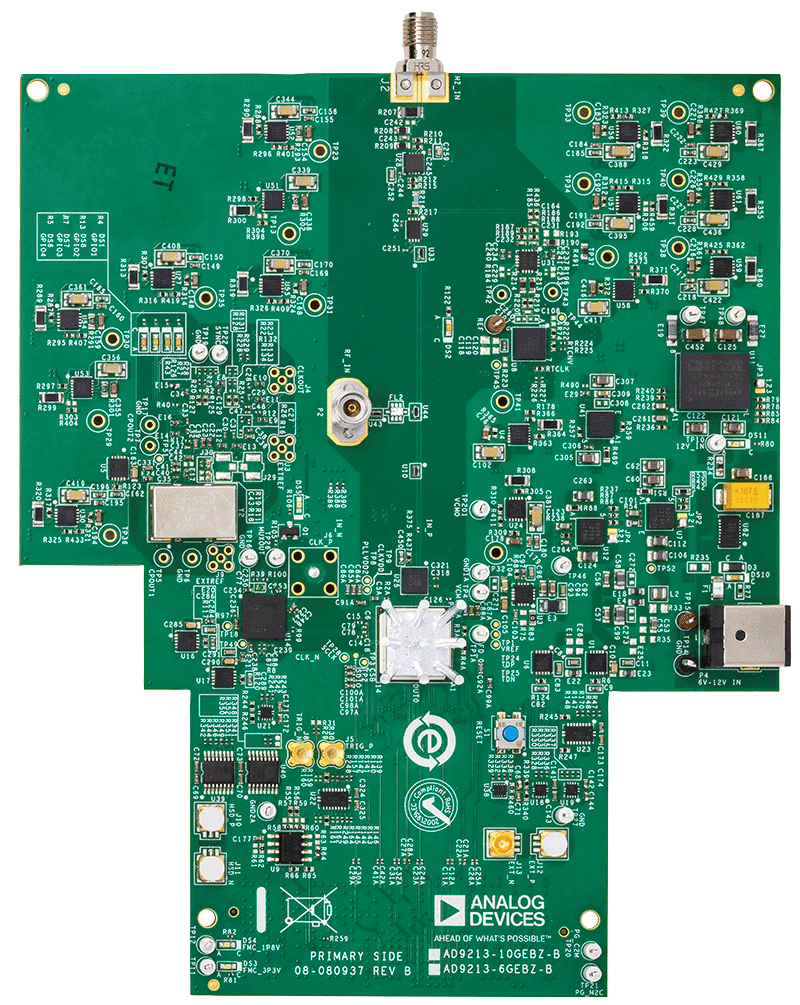

ADMX6001-EBZは、低ノイズの12ビット高速A/Dコンバータ（ADC）であるAD9213と、20ビット高精度ADCであるAD4080を採用した、DCカップリング・シングル・チャンネル10GSPSデジタイザのリファレンス・デザインです。デュアルパス設計となっているため、DC～5GHzの広帯域で真に低ノイズのデジタル化を実現します。ADCドライバADL5580を高精度D/Aコンバータ（DAC）LTC2664でバイアスすることにより、ADMX6001-EBZは単極性信号および両極性信号を様々なDCレベルで処理できるため、AD9213の入力ダイナミック・レンジが最大限に使用できます。この設計は、Time of Flight質量分析（TOF MS）、分散型光ファイバ・センシング（DFOS）、デジタル・オシロスコープなどの高性能時間領域計測器に最適です。

この資料は、Xilinx VCU118フィールド・プログラマブル・ゲート・アレイ（FPGA）ボードを併用してADMX6001-EBZボードのセットアップおよび評価を行うためのガイドです。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • ADMX6001-EBZボード
  • AC-DC電源、SDI65-12-UC-P6（12V/65W）

はじめに

その他の必要な機器

  • Xilinx VCU118 FPGA評価用ボード
  • ベンチトップ・ファンクション・ジェネレータ

関連資料

  • すべてを表示 (4)
  • ユーザ・ガイド (2)
  • ビデオ (2)
    • Document Type

    ソフトウェア
