LTC2664

最大10ppm/°Cのリファレンスを内蔵したクワッド16ビット/12ビット±10V電圧出力SoftSpan D/Aコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$14.13
特長
  • 最大10ppm/°Cの高精度リファレンス
  • 出力範囲を個別にプログラム可能:0V~5V、0V~10V、±2.5V、±5V、±10V
  • 全ての範囲で完全な16ビット/12ビット分解能
  • 最大INL 誤差:±4LSB(16ビット)
  • ソフトウェアまたは専用のピンを介してA/Bを切り替え
  • 補助入力付きのアナログ・マルチプレクサ
  • 全温度範囲で単調性を保証
  • 内部リファレンスまたは外部リファレンス
  • ±10mAの出力駆動電流を保証
  • 1.8V~5VのSPIシリアル・インタフェース
  • 32ピン(5mm×5mm)QFNパッケージ
製品概要
show more Icon

LTC2664は、高精度リファレンスを内蔵した、4チャネル、16/12ビット±10Vデジタル/アナログ・コンバータ・ファミリです。これらのデバイスは単調性が保証されており、レール・トゥ・レールの出力バッファを内蔵しています。これらのSoftSpanD/Aコンバータの出力電圧範囲は、±10Vまでの5種類です。各チャネルの範囲は個別にプログラム可能です。あるいは、デバイスをハードウェアで構成して固定電圧範囲で動作させることもできます。

内蔵の2.5Vリファレンスは各チャネルとは別個にバッファされます。外部リファレンスは追加の範囲オプションとして使用できます。また、LTC2664は専用ピンまたはソフトウェアの切り替えコマンドによるA/Bの切り替え機能も内蔵しています。

SPI/Microwire 互換の3線式シリアル・インタフェースは、最小1.71Vのロジック・レベル、最大50MHzのクロック・レートで動作します。


アプリケーション

  • 光通信
  • 計測機器
  • データ収集
  • 自動テスト装置
  • プロセス制御および産業用オートメーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$14.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2664CUH-12#PBF
  • HTML
  • HTML
LTC2664CUH-12#TRPBF
  • HTML
  • HTML
LTC2664CUH-16#PBF
  • HTML
  • HTML
LTC2664CUH-16#TRPBF
  • HTML
  • HTML
LTC2664HUH-12#PBF
  • HTML
  • HTML
LTC2664HUH-12#TRPBF
  • HTML
  • HTML
LTC2664HUH-16#PBF
  • HTML
  • HTML
LTC2664HUH-16#TRPBF
  • HTML
  • HTML
LTC2664IUH-12#PBF
  • HTML
  • HTML
LTC2664IUH-12#TRPBF
  • HTML
  • HTML
LTC2664IUH-16#PBF
  • HTML
  • HTML
LTC2664IUH-16#TRPBF
  • HTML
  • HTML

評価用キット 2

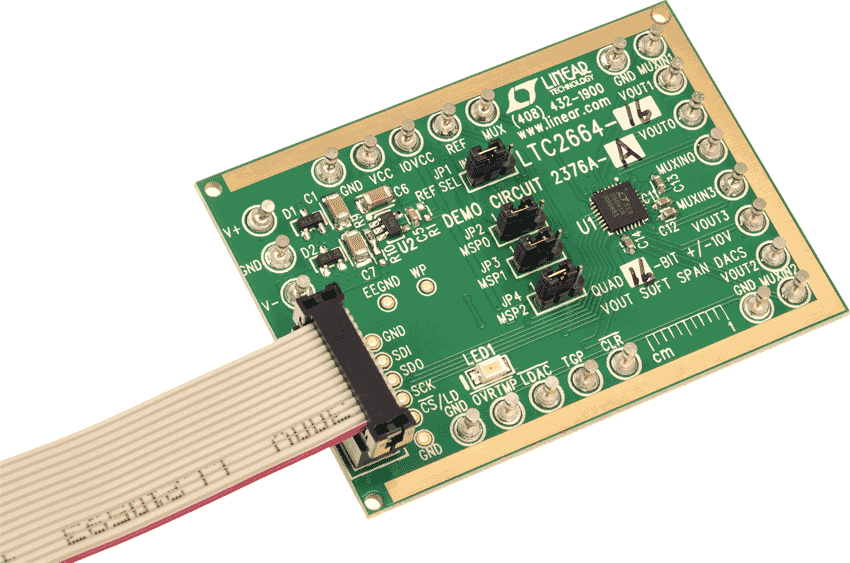

reference details image

DC2376A-B

LTC2664-12 Demo Board | Quad 12-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (Requires DC2026 or DC590)

zoom

DC2376A-B

LTC2664-12 Demo Board | Quad 12-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (Requires DC2026 or DC590)

LTC2664-12 Demo Board | Quad 12-Bit ±10V VOUT SoftSpan DAC with 10ppm/°C Max Reference (Requires DC2026 or DC590)

製品の詳細

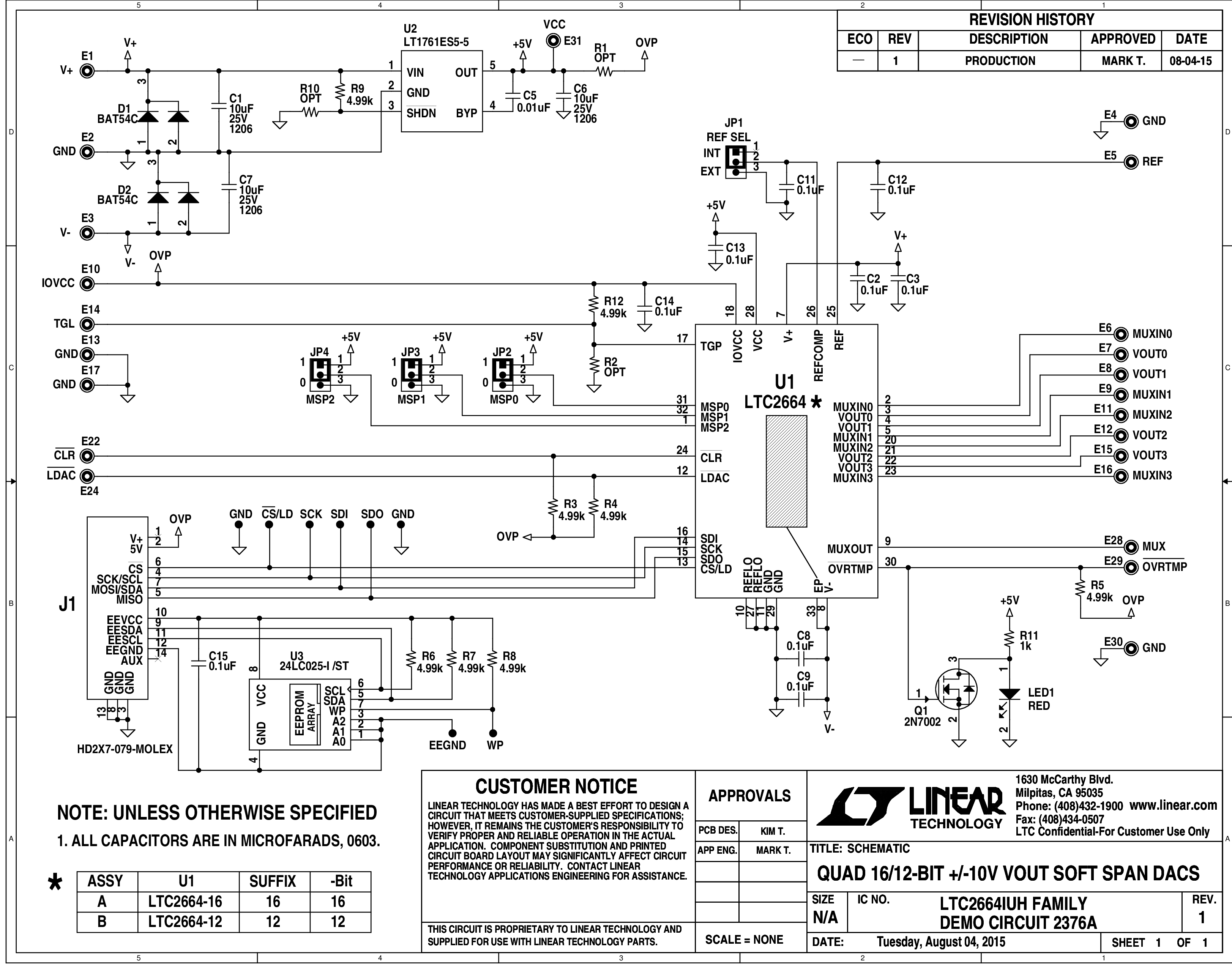

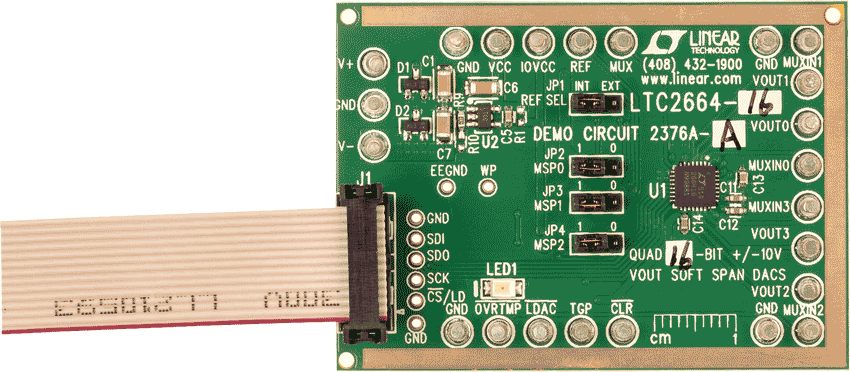

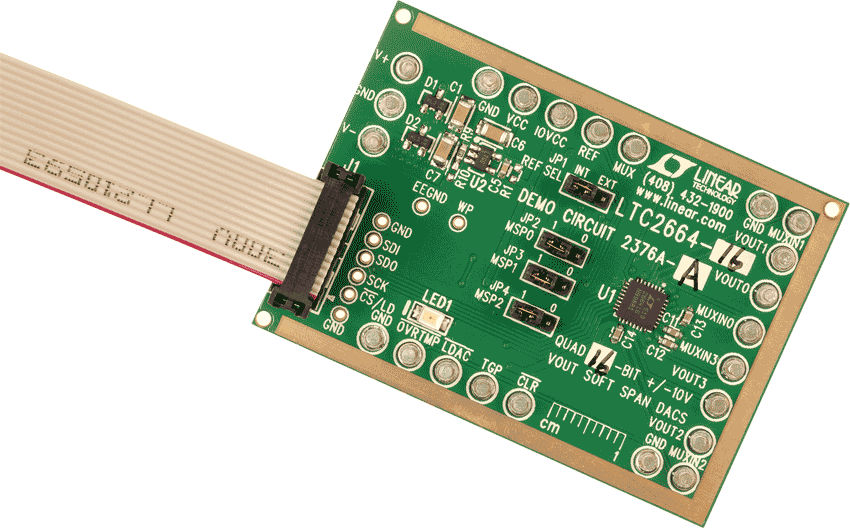

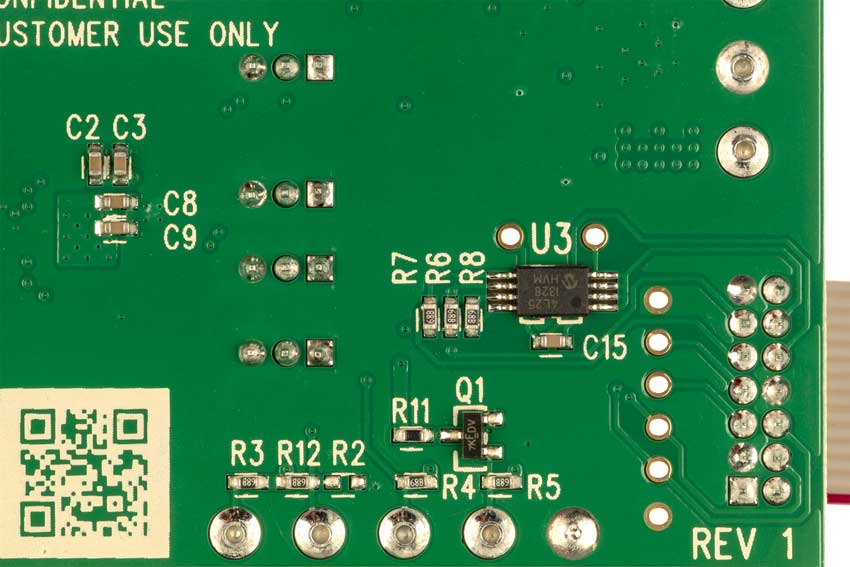

Demonstration circuit 2376A features the LTC2664, 4-channel 16-Bit/12-Bit ±10V VOUT SoftSpan DACs with 10ppm/°C max reference in a 5mm × 5mm QFN package. This device features per-channel SoftSpan configuration with five output ranges: 0V to 5V, 0V to 10V, ±2.5V, ±5V, and ±10V. A toggle feature allows any or all DACs to switch between two programmed codes via a single SPI command or by the TGP input pin. The versatile SPI interface can operate on any logic level between 1.71V and 5.5V, for easy interface to lower voltage microcontrollers or FPGAs.
