製品概要

機能と利点

  • 最大出力電流:300mA
  • 入力電圧範囲:1.6V~3.6V
  • 低静止電流:
    IGND=23μA(無負荷)
    IGND=170μA(300mA負荷)
  • 低シャットダウン時電流:1μA以下
  • 低いドロップアウト電圧:50mV@300mA負荷
  • 出力電圧精度:±1%
  • 0.8V~3.0V間に31種類の固定電圧出力オプションを用意
  • ライン、負荷、温度についての精度:±3%
  • 1μFセラミック出力コンデンサで安定に動作
  • 10kHzで70dB、1kHzで73dBのPSSR性能
  • 低ノイズ:30μV rms@VOUT=0.8V
  • 電流制限と熱過負荷保護機能
  • ロジック制御のイネーブル機能
  • 小型4ボール(0.5mmピッチ)WLCSPパッケージ

製品概要

ADP172は、低電圧入力、低静止電流、ロー・ドロップアウト(LDO)のリニア・レギュレータで、入力電圧は1.6V~3.6Vで動作し、出力電流は最大300mAまで供給することができます。300mA負荷でのドロップアウト電圧は50mVと低いため効率を向上するとともに、広い入力電圧範囲にわたって動作することができます。最大負荷時の静止電流が23μAと小さいため、ADP172はポータブル機器のバッテリ動作に最適なデバイスです。

ADP172には、0.8V~3.0Vの範囲に31種類の固定出力電圧オプションが揃っています。ADP172は、小型1μFのセラミック出力コンデンサで、安定動作するように最適化されています。デジタル・プロセッサの電源に最適で、ADP172は優れたトランジエント性能を備えており、ボード・スペースは最小限で済みます。汎用タイプのLDOと比較するとADP172は、100kHzで20dB~40dB以上優れた供給電源の除去比(PSSR)を備えていますので、ADP172は、A/Dコンバータ(ADC)やミックスドシグナル・プロセッサ・システムなどの電源として最適といえ、小型のバイパス・コンデンサを使うだけで、済みます。さらに、追加のバイパス・コンデンサを必要としない低出力ノイズ性能は、プリント回路ボード(PCB)の部品数をさらに低減することができます。

短絡回路防止とサーマル・オーバロード保護回路は、逆条件化からのダメージを保護します。ADP172は、種々のポータブル電力アプリケーションに適応した、最小ピン数ソリューションである、小型4ボール、0.5mmピッチのWLCSPパッケージで供給されます。

アプリケーション

  • 携帯電話
  • デジタル・カメラおよびオーディオ・デバイス
  • ポータブル型、バッテリ駆動の装置
  • DSP / FPGA / マイクロプロセッサの電源
  • ポストDC/DCレギュレータ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

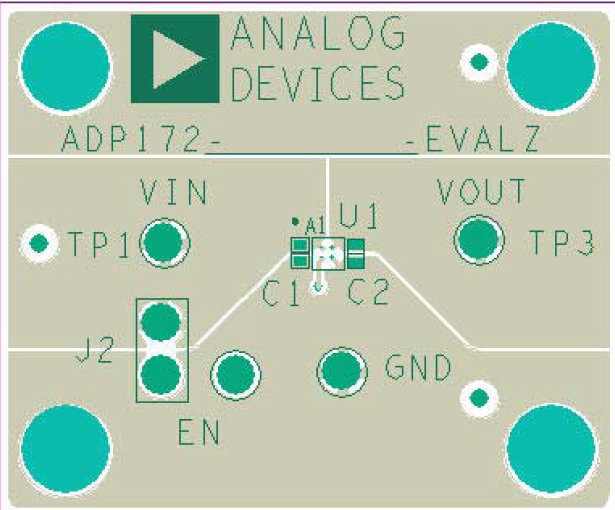

評価キット (1)
